多环框架式万向平衡陀螺仪结构

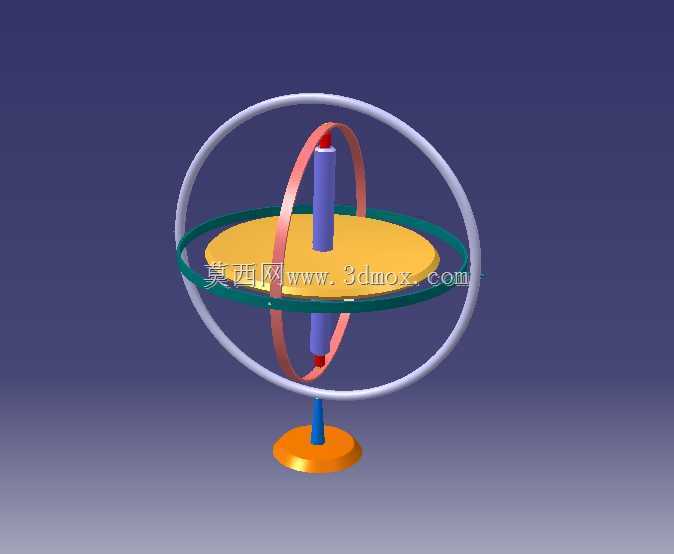

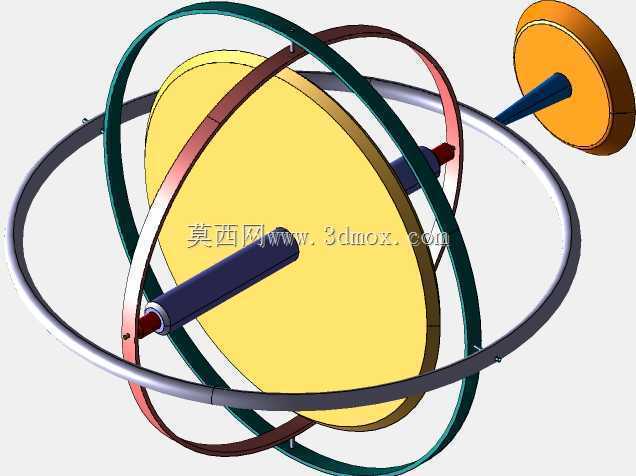

　　这套多环框架式陀螺仪结构，核心采用经典的卡尔丹万向支架布局，从内到外依次设置转子轴、内环、外环三层转动副，各环架的转动轴线两两垂直且交汇于转子质心，从结构原理上保证基座发生任意角度倾斜时，高速转动的转子都能依托角动量守恒保持自转轴的空间指向稳定，不会随基座姿态变化产生偏移。在实际工程场景中，这类结构是惯性导航系统的核心敏感部件，航空飞行器的姿态航向参考系统会依托该结构的定轴性，实时采集机身俯仰、滚转、偏航的角度变化，为飞控系统提供基准姿态参考；船舶航行时的罗经稳定平台也会采用同类结构，抵消船体随海浪颠簸产生的随机晃动，保证航向指示精度不受船体摇摆干扰；井下钻探作业的随钻测量设备中，该结构能在钻杆持续高速旋转、强振动的工况下，

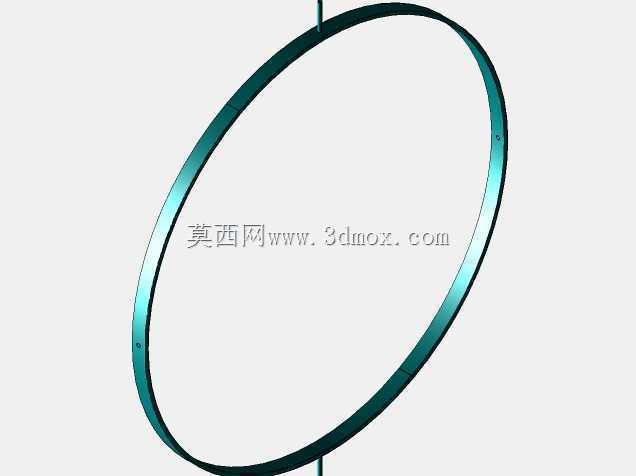

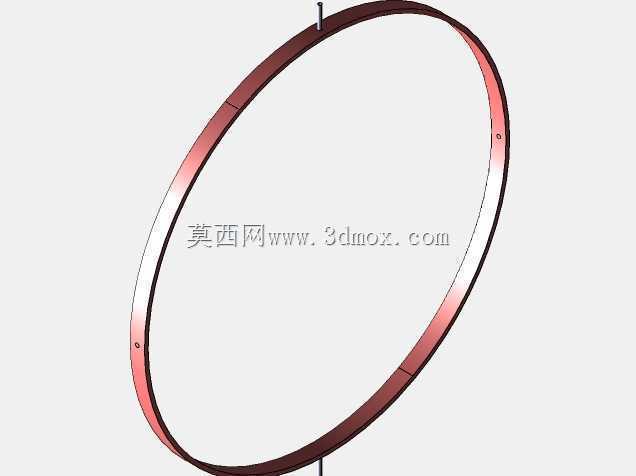

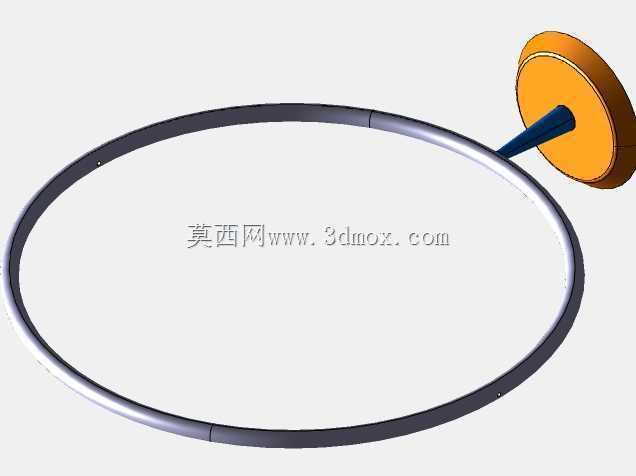

　　为钻头轨迹测量提供稳定的空间基准，避免钻孔轨迹偏离设计线路。从设计细节来看，转子部分采用中心厚边缘薄的圆盘式构型，在同等质量下尽可能提升转动惯量，保证转子在相同转速下具备更大的角动量，提升抗干扰能力；各环架之间采用小间隙精密配合的转动副，转动阻尼控制在极低水平，避免环架转动时的摩擦阻力消耗转子角动量，延长稳定保持时长；底部支撑座采用带定位凸台的圆盘结构，安装时可通过凸台与安装基座的定位孔快速对齐，保证整套机构的转动中心与安装基准重合，减少装配带来的初始误差。整套结构的安装边界以底部支撑座的安装面为基准，外环的最大回转直径决定了设备所需的最小安装空间，设计时需在各环架的最大回转轮廓外预留足够安全间隙，

　　避免环架转动时与周边设备结构发生碰撞干涉。内环与转子轴的连接位置设置了轴向限位结构，防止转子高速转动时出现轴向窜动，保证转动副的配合精度长期稳定。这类纯机械结构的陀螺仪不依赖外部信号输入，在强电磁干扰、信号屏蔽的特殊工况下仍能可靠工作，是各类需要姿态稳定、方位基准的设备中不可或缺的核心机械结构，其结构设计的精度直接决定了整套惯性测量系统的工作可靠性与测量精度。
