汽车越野军用车辆底盘车架结构设计

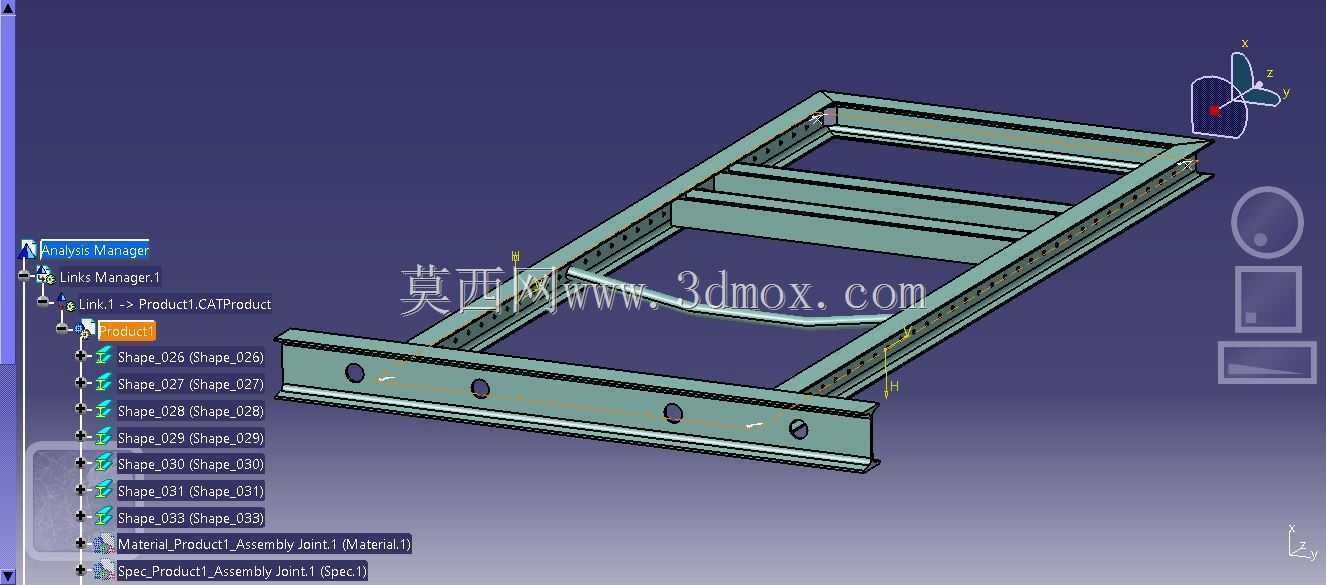

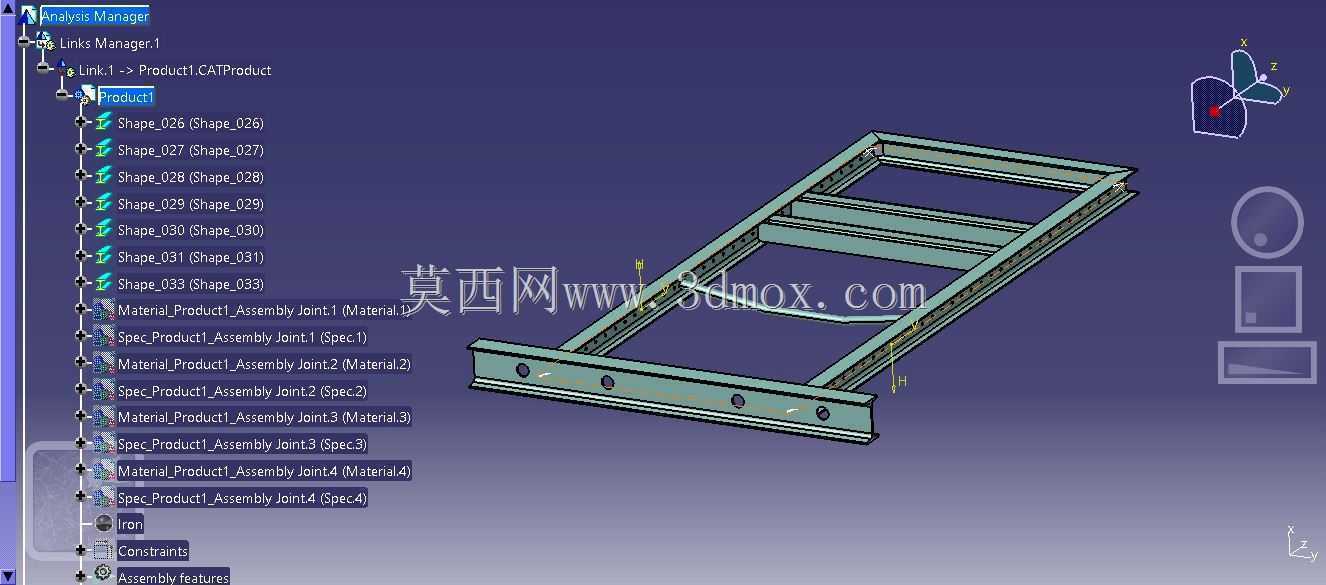

　　该底盘车架结构主要面向硬派越野、军用四轮驱动车辆开发，是非承载式车身的核心承载基体，承担着整车动力总成、悬挂系统、车身舱体、车载装备的全部安装承载功能，同时要传递行驶过程中路面传来的所有冲击载荷与扭矩，是整车可靠性的核心结构件。从结构设计来看，该车架采用双纵梁加多层横梁的梯架式布局，两根主纵梁为槽型截面冲压钢结构，沿整车纵向贯通布置，纵梁上预留了规则排布的安装孔位，可适配动力总成悬置、钢板弹簧支座、车身固定点、侧防护装置、燃油箱固定座等部件的安装需求，孔位的同轴度、位置度公差在建模阶段已做严格约束，可直接对接后续工装夹具的开发。多根横梁采用等截面槽钢结构，沿纵梁跨度方向均匀布置，不同位置的横梁承担不同功能：前部横梁用于支撑散热器、

　　前保险杠安装座，中部横梁承担变速箱、分动箱的悬置承载，后部横梁用于拖拽装置、后悬挂的安装固定，横梁与纵梁的连接位置均做了贴合面的公差匹配，避免装配时出现应力集中的间隙问题。在实际应用场景中，这类车架需要应对非铺装路面的大冲击载荷、军用场景下的复杂地形穿越需求，因此建模阶段对纵梁的变截面位置、横梁连接节点做了局部加强处理，在不额外增加过多整备质量的前提下，提升了车架的扭转刚度与弯曲刚度，避免极限工况下车架出现永久性变形。从安装边界来看，该模型严格遵循硬派越野车辆的通用布置规范，纵梁的内侧宽度、离地间隙基准、各安装点的坐标基准均参考成熟量产车型的参数设定，可直接适配四驱系统的传动轴布置空间，预留了分动箱、前后差速器的运动避让间隙，

　　不会出现悬架跳动、动力总成抖动时的运动干涉问题。建模过程中对所有钣金件的折弯半径、壁厚参数做了统一规范，符合商用车车架的冲压工艺要求，所有安装孔的孔径、孔距均按照标准紧固件的规格设定，可直接导出工程图用于生产下料，结构上预留了后续改装的冗余孔位，可适配不同用途的车载装备加装，比如军用场景下的武器站、附加油箱、特种作业设备的安装，民用越野场景下的副油箱、绞盘、防护杠的加装需求，无需对主车架结构做二次切割修改，大幅降低了改装环节的结构强度损耗。
