汽车排气系统多通路实心歧管结构

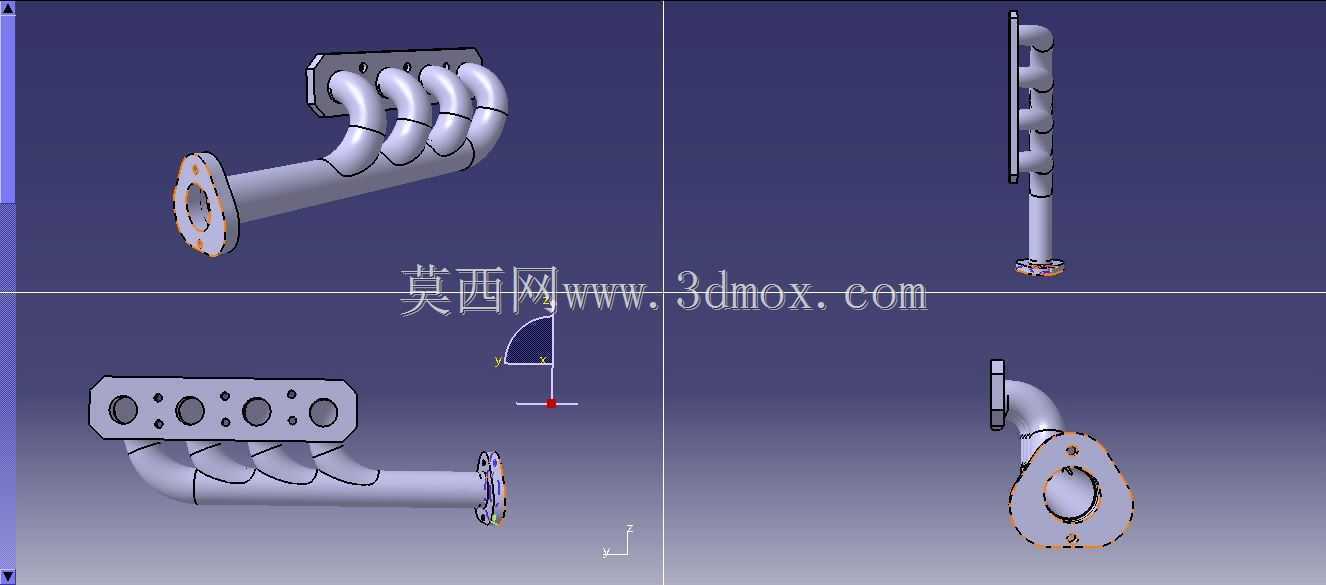

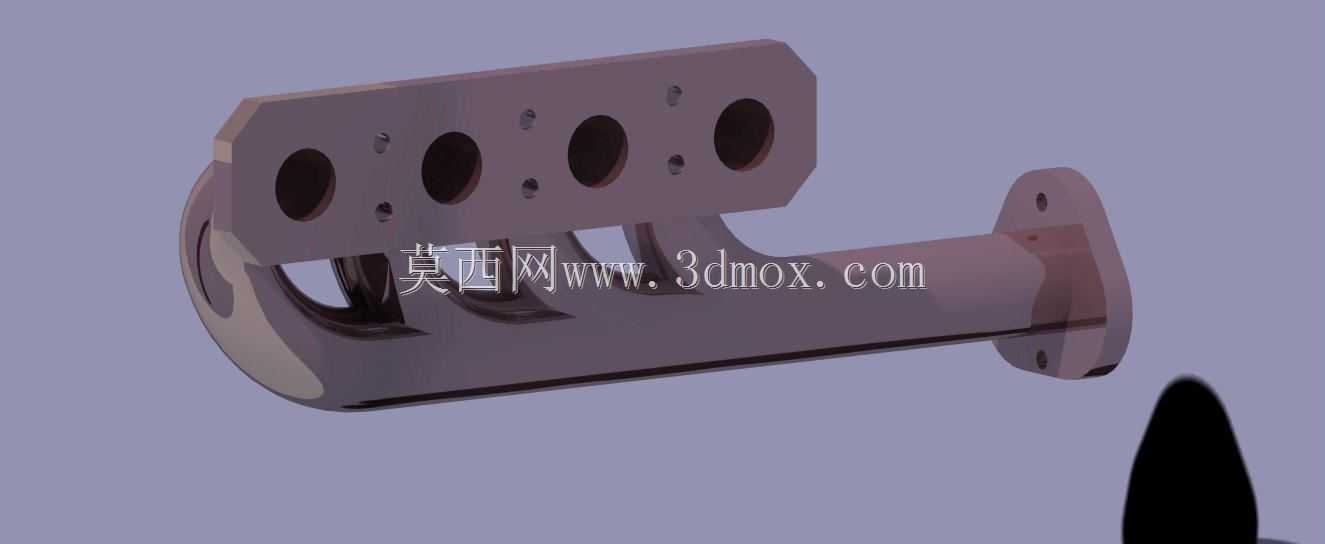

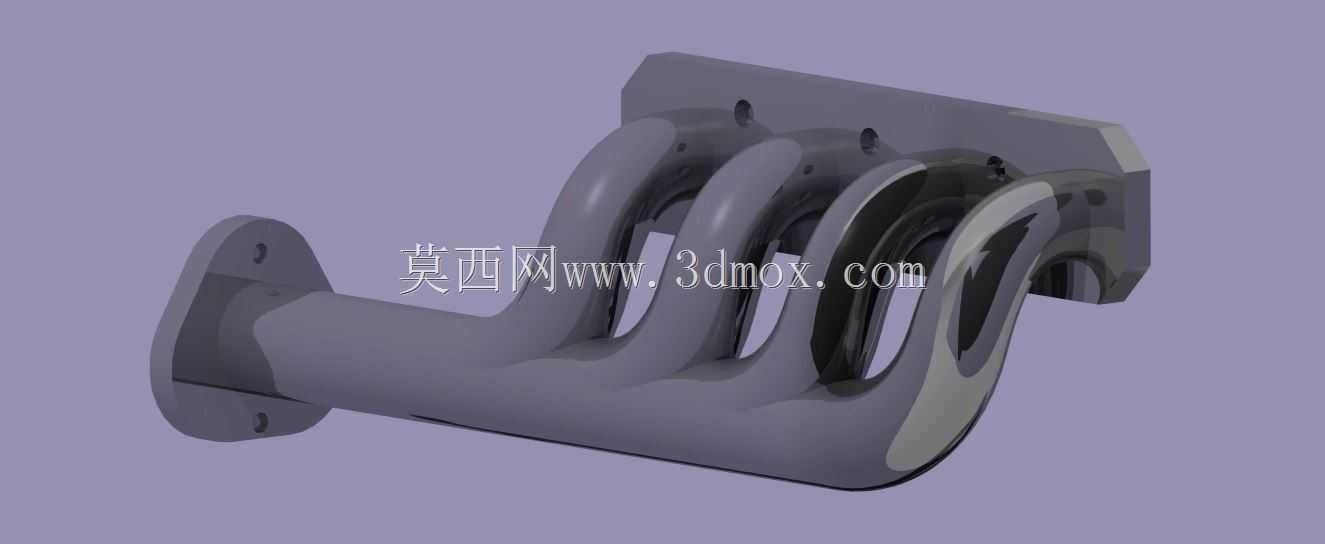

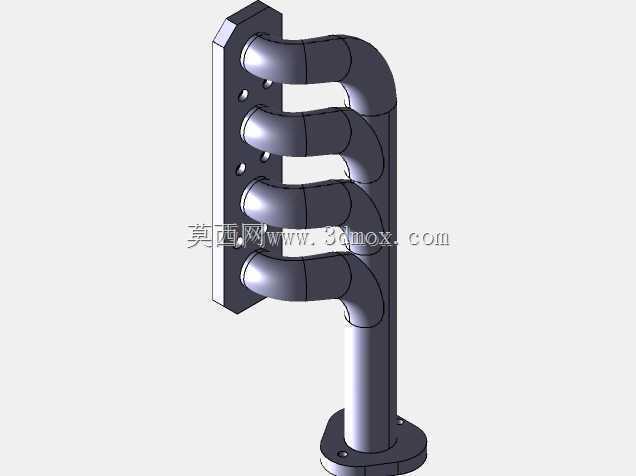

　　这类多通路歧管结构主要应用在内燃机排气系统的前端布局中，直接对接发动机缸盖的排气出口，负责将各气缸排出的高温废气有序汇集，输送至后续的三元催化、消声等排气后处理单元，是汽车动力系统排气路径上的核心导流部件。从结构设计来看，该歧管采用一体式实心铸造构型，四个弯曲流道分别对应四缸发动机的排气端口，流道走向经过曲率优化，每段弯曲段的转弯半径都经过流阻校核，避免废气在管路内部形成紊流涡流，降低排气背压对发动机充气效率的负面影响。安装边界方面，歧管两端分别设置安装法兰，对接缸盖侧的法兰为平面带孔结构，孔位分布与缸盖排气侧的螺栓点位完全匹配，安装面预留了密封垫片的压合余量，保证高温工况下的连接密封性；另一端的对接法兰用于连接下游排气管道，

　　法兰端面的平面度公差控制在0.1mm以内，防止长期受高温振动影响出现漏气问题。流道的壁厚设计遵循均匀过渡原则，弯曲段的壁厚相比直段略有增加，抵消铸造过程中容易出现的壁厚不均、应力集中问题，同时也能承受发动机启动、停机过程中产生的冷热交变热应力，减少长期使用后出现开裂变形的概率。在实际装车场景中，这类歧管的安装位置紧贴发动机缸盖排气侧，周边需要预留足够的隔热间隙，避免高温辐射影响周边的线束、传感器等附属部件，安装时需要按照对角顺序逐步拧紧法兰螺栓，保证密封垫片受力均匀，不会出现局部压合不实的情况。流道的内部型腔做了顺滑过渡处理，各流道的长度差控制在合理范围内，尽可能保证各气缸的排气阻力一致，避免出现各缸排气干涉的问题，提升发动机各缸工作的均匀性。整个结构没有额外的拼接焊缝，一体成型的构型也减少了潜在的泄漏点，在长期承受高温废气冲刷、发动机振动的工况下，结构可靠性远高于拼接式管路结构。
