剖分式齿轮箱壳体铸造结构三维设计

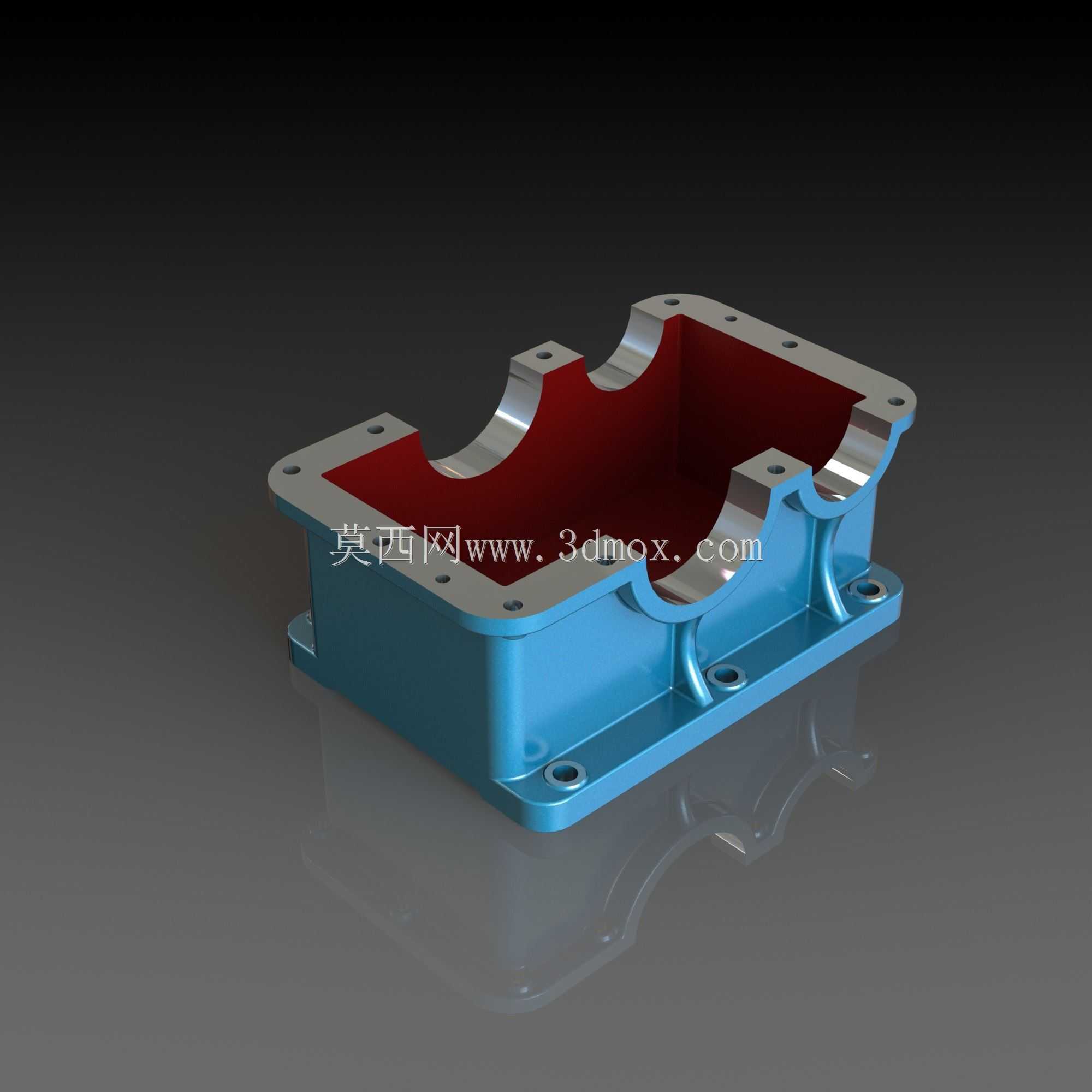

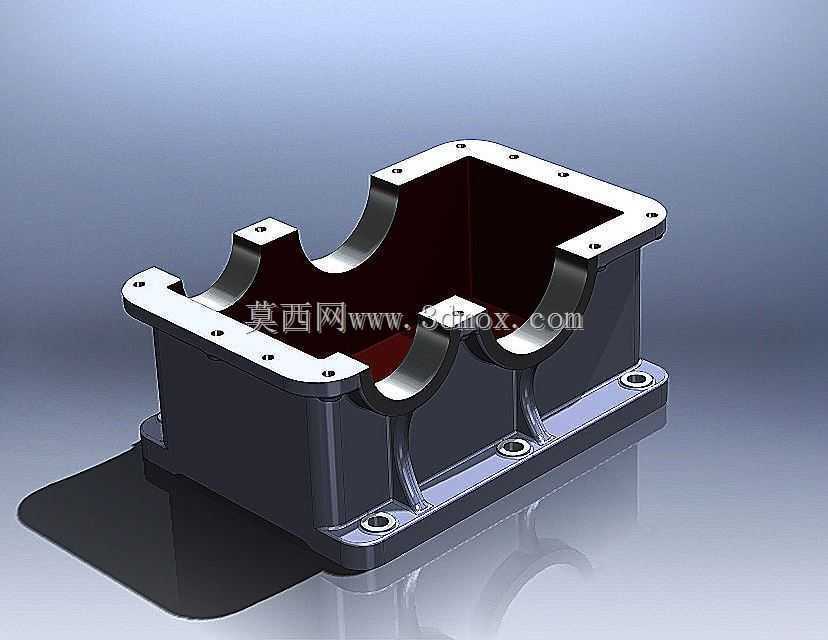

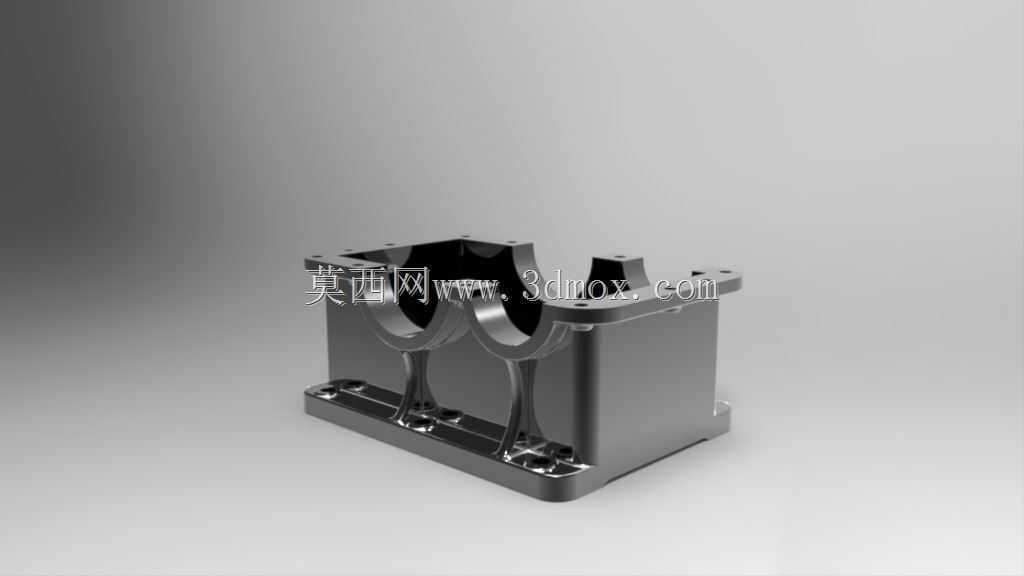

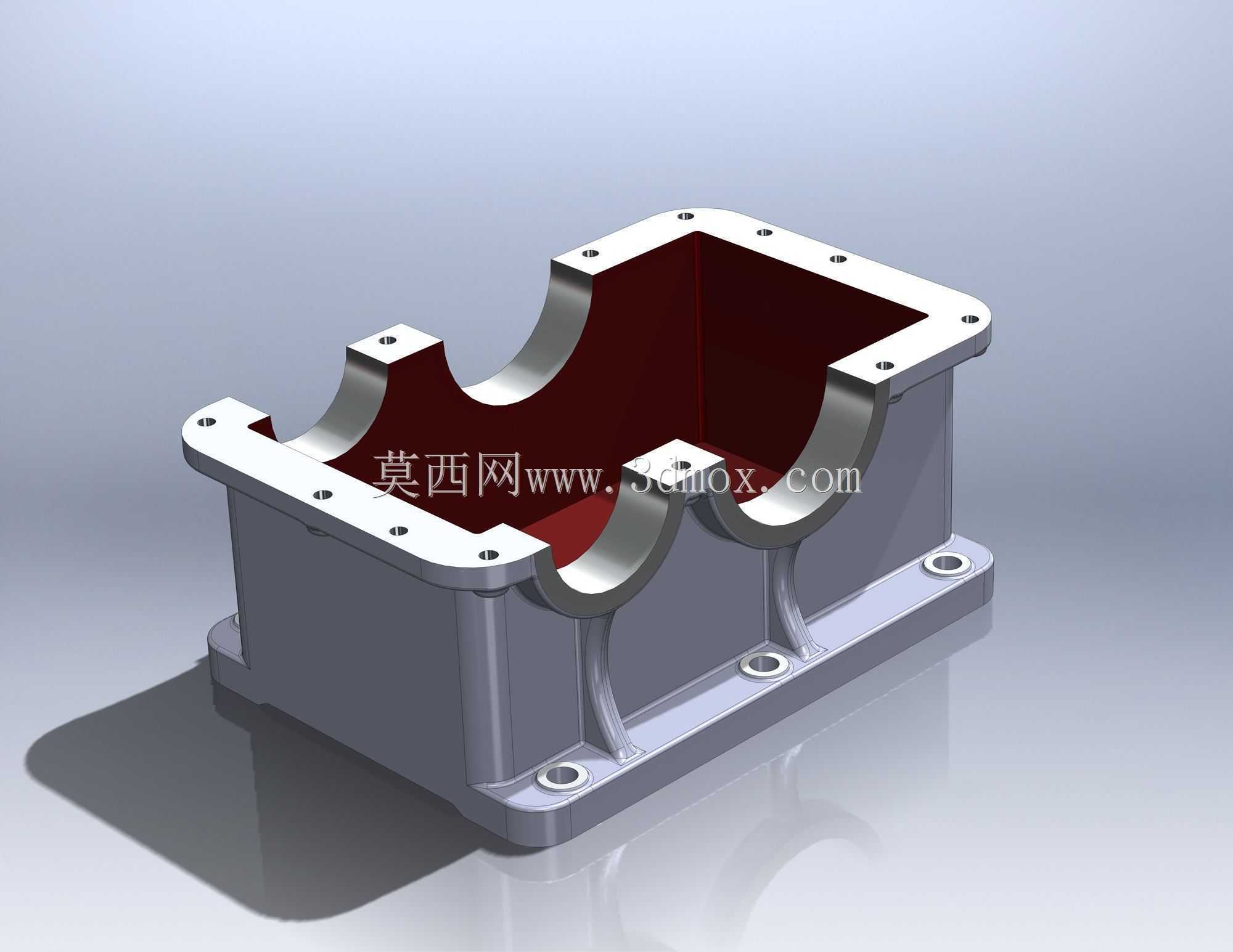

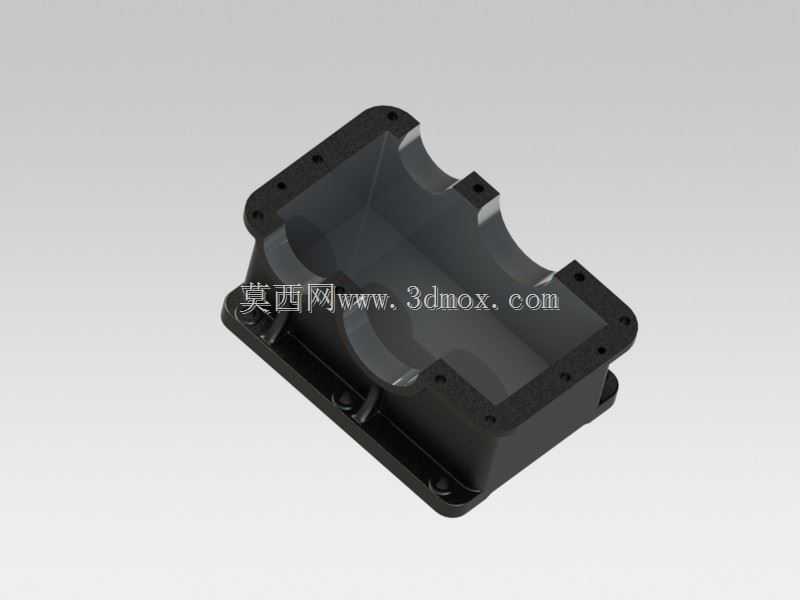

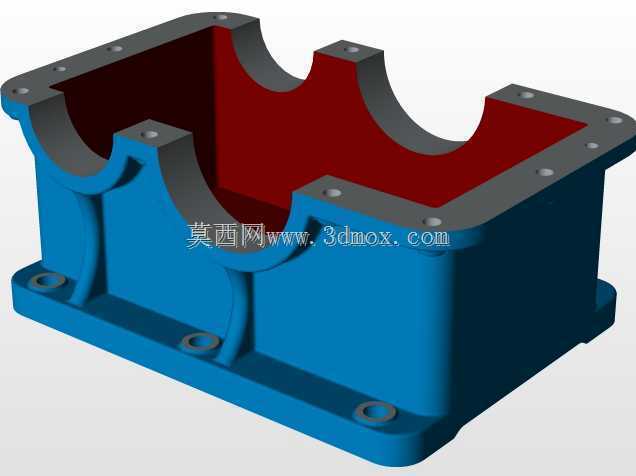

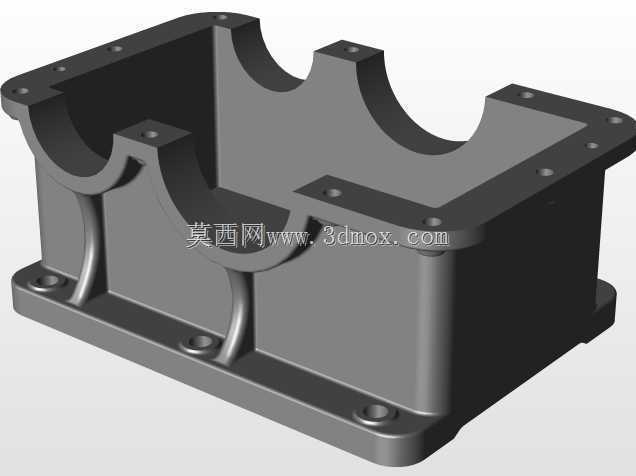

　　这款齿轮箱壳体采用上下剖分式的结构设计，是传动系统中承担齿轮副支撑、润滑密封与载荷传递的核心承载部件，在冶金输送线、矿山破碎机组、化工搅拌设备、港口起重机械等重载传动场景中应用广泛，能够在多粉尘、变载荷、连续运转的工况下为内部齿轮、轴系、轴承提供稳定的安装基准与防护空间。从结构设计逻辑来看，壳体的分箱面设置在输入输出轴的轴线所在平面，既方便装配阶段完成齿轮啮合间隙调整、轴承预紧力校准，也能在后期运维时快速开盖检查齿面磨损情况，无需整体拆卸周边连接的动力端与负载端设备，大幅降低现场检修的停机时长。壳体上的轴承安装孔采用同轴度公差严格控制的镗孔工艺设计，孔位周边预留了轴承端盖的安装止口与密封槽位，能够适配不同规格的接触式密封圈，

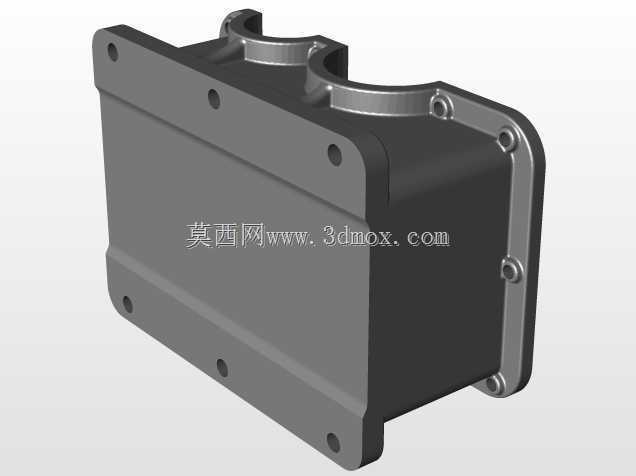

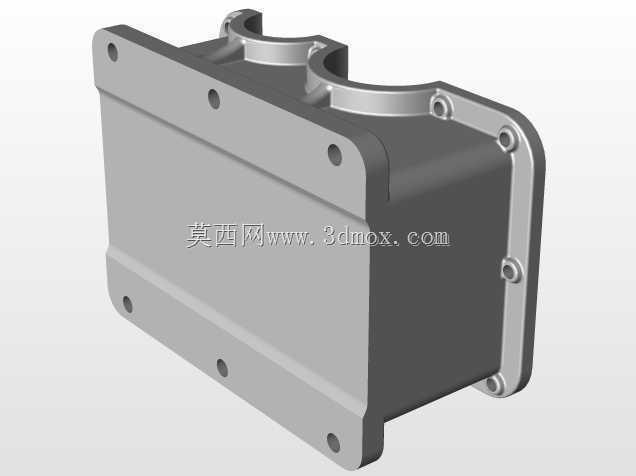

　　避免箱体内润滑油泄漏同时阻挡外部粉尘、切削液等杂质进入啮合区域。箱体底座部分设计有带沉头孔的安装法兰，法兰面经过铣削加工保证平面度，安装时可以通过螺栓将整个齿轮箱刚性固定在设备机架的安装基面上，法兰孔的间距与孔径经过载荷校核，能够承受齿轮传动过程中产生的径向力与轴向反力，避免运转过程中出现箱体位移导致的轴系对中偏差。壳体侧壁设计有均匀分布的加强筋结构，筋条走向沿着轴承孔的载荷传递方向延伸，在不额外增加壳体整体壁厚的前提下提升了箱体的结构刚度，减少重载冲击下的壳体变形量，同时壳体上预留了油位观察孔、透气塞安装位、放油螺孔的位置，能够满足齿轮箱日常润滑维护的功能需求。上部箱盖的吊装孔位置经过重心校核，方便车间装配与现场吊装时的平衡起吊，

　　分箱面处设计有定位销孔，装配时通过圆锥销实现上下箱体的精准定位，保证合箱后轴承孔的同轴度不会出现错位。整个壳体的外形轮廓充分考虑了铸造工艺的拔模斜度与壁厚均匀性要求，避免铸造过程中出现缩孔、冷隔等缺陷，安装边界尺寸适配常规同功率等级的传动系统安装空间，能够直接替换同规格的老旧齿轮箱壳体，无需对周边配套结构进行额外改造。
