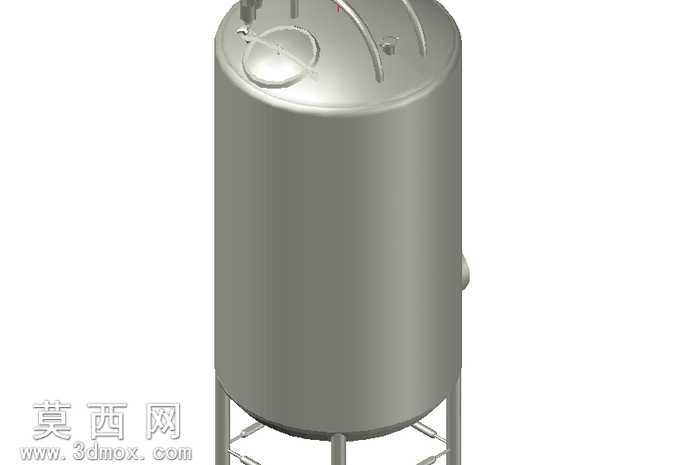

立式不锈钢1500GAL无电机处理储罐

本作品为立式常压处理储罐的三维设计模型，整体采用立式圆柱罐体搭配锥底支腿的经典结构布局，建模过程严格遵循1500GAL容积对应的尺寸比例规范，首先通过旋转特征生成罐体主体的圆柱侧壁与底部锥段，保证罐体壁厚均匀一致，符合常压储存类容器的结构强度要求。罐顶部分采用圆弧拱顶设计，建模时通过曲面放样生成平滑的拱顶曲面，在罐顶合理布局了带快开结构的人孔组件、通气接口以及工艺接管，人孔部分单独建模制作了带铰链的密封盖结构，搭配压紧锁扣细节还原真实储罐的人孔启闭结构，同时在罐顶边缘设置了安全防护栏结构，还原现场操作的安全防护设计。罐体侧面设置了侧装式液位接口与出料接管，接口处均添加了标准法兰连接结构，保证与外部管线对接的结构合理性。底部采用三支腿支撑结构，支腿与罐体锥底之间通过焊接式连接板做过渡连接，支腿底部设置了地脚安装板，预留了螺栓安装孔位，还原储罐现场安装固定的结构细节。材质渲染方面，罐体整体采用哑光不锈钢材质，调整材质的金属度与粗糙度参数，还原工业不锈钢板材的真实质感，人孔密封垫部分采用橡胶材质做区分，法兰螺栓等标准件采用镀锌金属材质，不同部件的材质区分清晰，能够直观展现储罐的材质构成。设计过程中充分考虑了该类储罐在小型物料处理、植物布局配套场景的使用需求，省略了电机驱动相关结构，简化了罐体外部的冗余附件，整体结构紧凑小巧，各部件的装配关系清晰，所有连接部位的结构均符合化工常压储罐的设计规范，既保证了模型外观的写实度，也完整还原了该类无动力处理储罐的核心结构特征，能够直接用于相关场景的布局展示、方案演示以及配套工程的参考设计使用。
