80毫米冲程四缸发动机曲轴结构设计

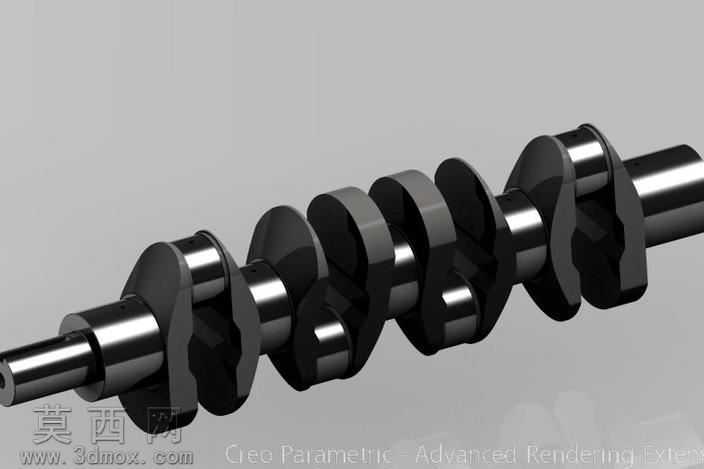

本作品为四缸发动机配套曲轴的三维参数化设计成果，建模过程严格遵循内燃机动力输出部件的设计规范，围绕80毫米冲程的核心参数完成整体结构搭建。建模阶段首先完成主轴颈、连杆轴颈的基准轴线定位，按照四缸发动机的点火顺序排布各曲柄销的相位角，确保各缸做功行程的动力输出能够均匀叠加，降低发动机运转过程中的振动幅度。曲臂部分采用渐变式过渡结构设计，在轴颈与曲臂的衔接位置做了大圆角过渡处理，从结构层面降低应力集中系数，避免曲轴在高转速交变载荷下出现疲劳断裂问题。模型搭建过程中对各轴颈的同轴度、曲柄销与主轴颈的平行度做了参数化约束，所有尺寸参数可根据设计需求快速调整，适配不同排量的四缸内燃机开发需求。材质渲染阶段采用合金钢材质表现，还原锻钢曲轴经精加工后的金属质感，对轴颈表面做高光金属材质处理，模拟精磨后的光滑工作面，曲臂侧面保留轻微的锻造纹理质感，区分不同加工工序的表面特征，整体渲染效果清晰呈现曲轴的结构层次与加工特征。结构设计上充分考虑曲轴的动平衡需求，在对应曲臂位置预留平衡块安装结构，平衡块的轮廓按照离心力计算结果做优化设计，可有效抵消曲柄连杆机构往复运动产生的惯性力，提升发动机运转的平顺性。油道设计采用内置斜向通油孔结构，从主轴颈表面连通至连杆轴颈工作面，可在发动机运转过程中将压力润滑油输送至连杆轴承工作面，保证运动副的润滑冷却需求，所有油道的转角位置做圆弧过渡，避免润滑油流动过程中出现阻力突变。整体模型完整还原了量产曲轴的所有结构细节，包括轴颈表面的退刀槽、前端的正时驱动安装位、后端的飞轮连接法兰结构，各部分结构的尺寸比例严格参照内燃机设计手册的规范要求，可用于发动机结构教学、动力系统仿真分析以及相关零部件的开发参考，模型的参数化特征支持后续的结构优化与性能仿真，能够适配不同的设计验证场景需求。
