渡船用门型登乘结构三维设计

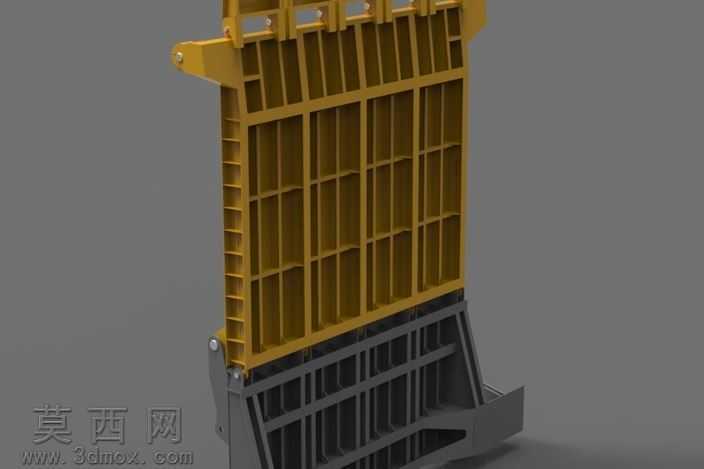

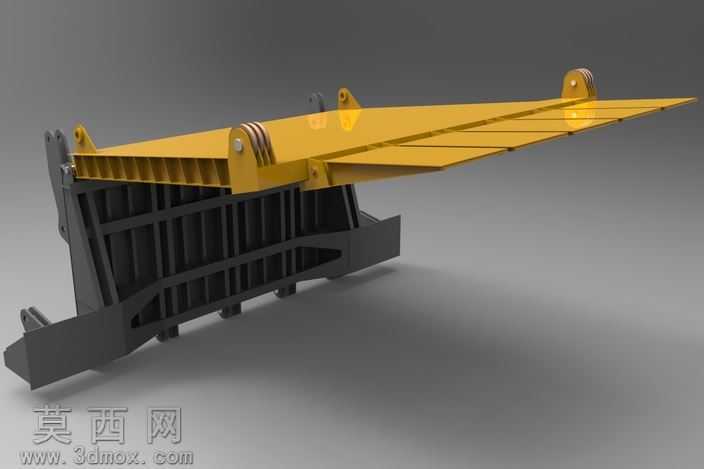

该三维模型为渡船配套的门型登乘结构，整体采用框架式格栅设计思路，在三维建模过程中优先遵循船舶部件的强度要求与功能逻辑，先通过基准面定位确定结构的整体安装边界，区分上下两段铰接的功能模块，再逐步绘制各部分的截面轮廓。建模时对上部主格栅结构采用等距阵列的筋板布局，每道竖向与横向筋板的厚度、间距均参考船用登乘结构的常规承重标准设定，既保证人员、小型设备通行时的结构刚度，又通过镂空格栅设计降低整体自重，减少渡船航行时的额外负载。下部基座结构采用加厚的封闭框架设计，与船体甲板的安装位置预留了标准的螺栓连接孔位，上下两段结构之间通过双侧铰接支座连接，建模时还原了铰接轴的装配间隙与转动限位结构，可实现登乘门的收放转动功能，满足渡船靠泊时搭接待渡人员、驶离时收起贴合船身的使用需求。材质渲染阶段，上部活动格栅部分采用船用防锈漆的暖黄色金属材质，调整材质的粗糙度参数模拟工业漆面的哑光质感，对筋板的边缘做微小的倒角处理，避免尖锐棱角带来的安全隐患，同时还原焊接拼接位置的细微工艺痕迹；下部固定基座采用深灰色船用铸钢材质，适当提高材质的金属度与反光度，表现铸钢基座厚重耐磨的特性。结构设计上充分考虑船舶使用场景的特殊性，格栅的镂空尺寸控制在不会卡滞行人鞋跟、小型工具的范围内，铰接位置的支座做了加厚加强处理，避免长期受海浪颠簸、反复转动出现结构疲劳，整体模型的各零部件装配关系清晰，无干涉错位问题，可直接用于船舶登乘部件的结构展示、工艺参考与教学演示，完整还原了门到渡船登乘结构的功能特点与工业设计细节。
