带密封结构剖视展示球轴承三维设计

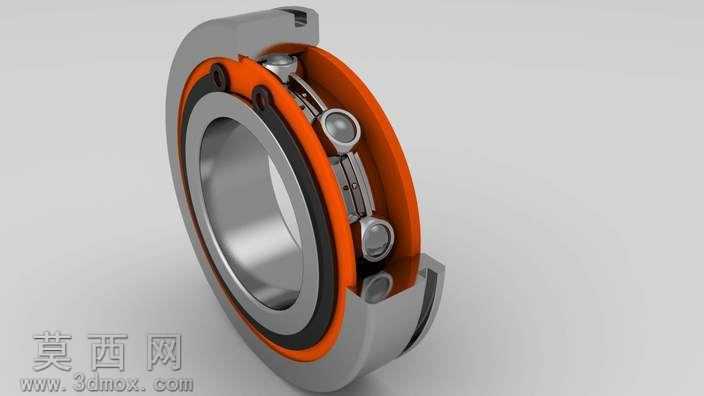

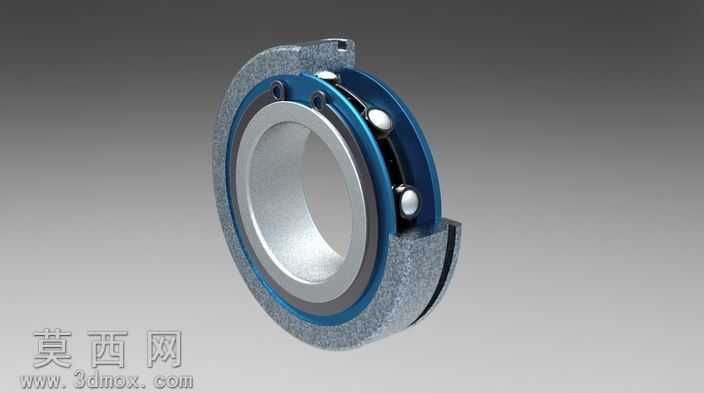

本作品为带接触式密封结构的深沟球轴承三维建模成果，采用剖视视角完整呈现轴承内部装配关系与各部件结构细节，建模过程严格遵循滚动轴承通用设计规范，对轴承内圈、外圈、滚动体、保持架、密封胶圈、定位卡簧等全部组成零件进行了独立参数化建模，各零件间的装配约束完全匹配实际轴承的装配公差要求。建模阶段首先依据深沟球轴承的公称尺寸参数，绘制内圈与外圈的滚道截面草图，通过回转特征生成内外圈基体，对滚道表面的曲率半径、挡边高度进行精准参数控制，保证滚道与滚动体的接触角符合设计标准；滚动体采用标准球形建模，按照轴承额定载荷对应的钢球数量与分布节圆直径，通过圆周阵列完成全部钢球的排布，确保钢球与内外滚道的相切约束完全贴合实际接触状态。保持架采用浪形冲压结构建模，还原了保持架兜孔对钢球的包裹限位结构，对保持架的冲压弯折弧度、铆接定位结构进行了细节还原；两侧的密封结构采用丁腈橡胶材质对应的实体建模，还原了密封唇与内圈密封槽的过盈配合结构，外圈外侧的定位卡簧也按照标准卡簧槽尺寸完成建模，还原卡簧的开口与弹性限位结构。渲染阶段对不同零件赋予差异化材质：内外圈采用高碳铬轴承钢材质，设置金属磨砂质感与细微的表面磨削纹理，还原轴承套圈的精加工表面效果；滚动体采用抛光轴承钢材质，设置高反光度的镜面金属质感，突出钢球的高精度加工表面；保持架采用冷轧钢板冲压后的镀锌质感，密封胶圈赋予橙色丁腈橡胶的哑光弹性材质效果，卡簧采用弹簧钢的深色金属质感。通过半剖的展示视角，清晰呈现轴承内部各零件的装配层次，直观展示密封轴承的内部构造，各零件间无干涉、装配关系准确，可用于机械设计教学、轴承结构认知、设备装配模拟等场景，模型结构完整，细节还原度高，能够准确反映该类密封球轴承的真实结构特征。
