便携式手动抽水装置内部结构三维设计

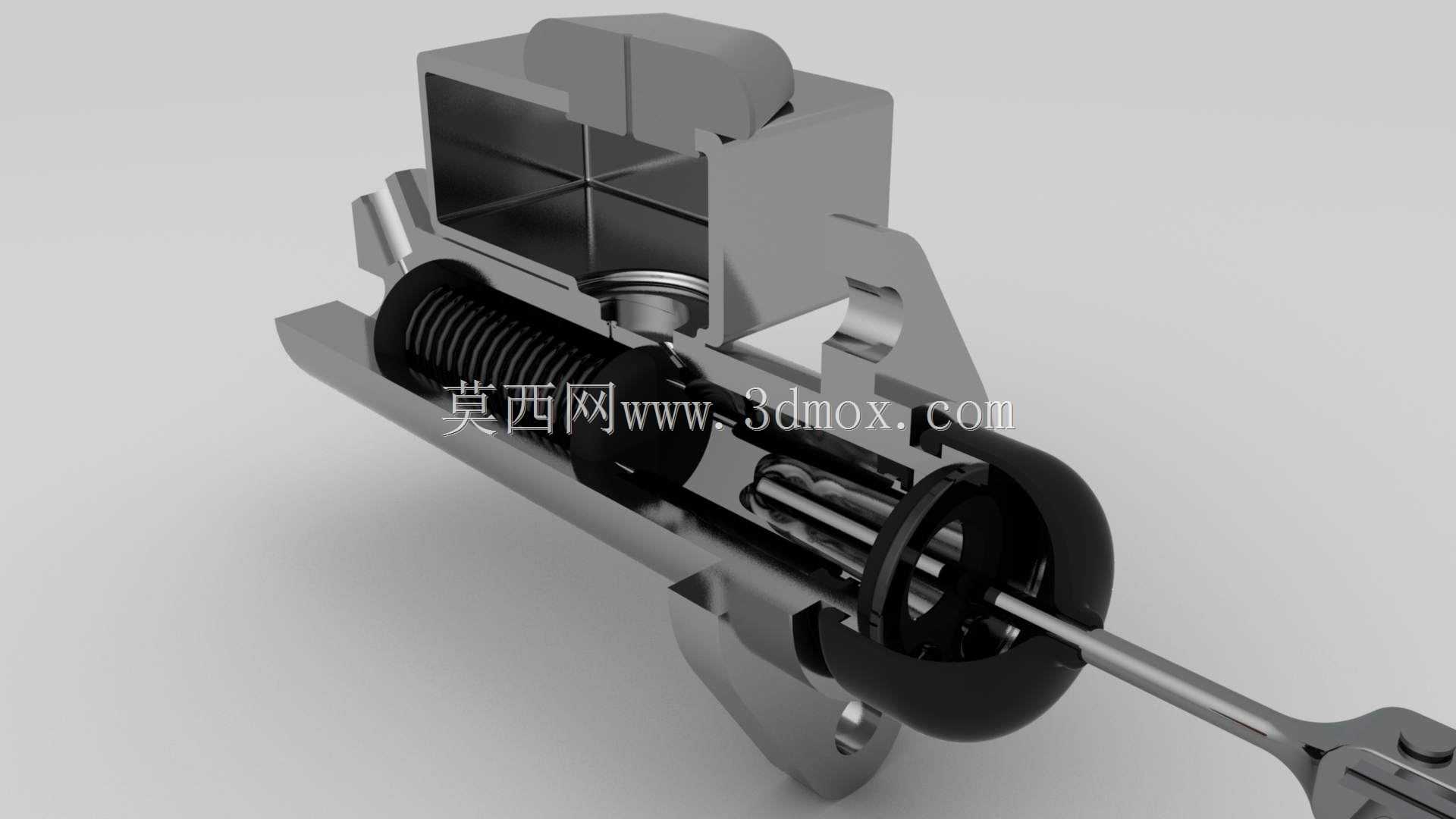

　　这款手动抽水装置的结构设计，核心围绕无外接动力场景下的流体输送需求展开，在户外应急取水、小型园林浇灌、零散油料转输、家用临时排水等场景中，这类无需电源驱动的提水设备始终有不可替代的应用价值。从剖面结构可以看到，整个装置采用同轴布局的活塞式做功结构，核心做功部件为内置的圆柱压缩弹簧与同轴活塞杆组件，弹簧的预紧力参数经过匹配，既能够保证活塞复位时的行程足够，又不会让手动按压操作的阻力过大，适配普通人手的施力范围，单次按压行程对应的流体输出量控制在合理区间，避免操作过程中出现发力卡顿或者行程空耗的问题。装置的进水端设置了带密封胶圈的球形止逆结构，在活塞上行复位过程中，进水端的密封件在负压作用下自动开启，将待抽取的流体引入缸体内部，

　　当活塞向下按压做功时，进水端密封件在流体压力作用下自动闭合，同时出水端的止逆结构开启，将缸体内的流体顺着出水通道压出，整个止逆结构的开合行程做了限位设计，避免密封件在反复开合过程中出现移位、卡滞，长期使用也能保持稳定的容积效率。外壳部分采用分体式卡扣加螺栓紧固的组合连接方式，上半部分的握持区域做了符合人手抓握的弧度造型，既能够在操作时提供稳定的受力支撑，也方便后期拆解维护，更换内部磨损的密封件或者弹簧部件，不需要复杂的专用工具即可完成拆装。装置的安装边界做了充分的适配考虑，进水端预留了标准管径的连接接口，可以直接对接通用规格的输水软管，不需要额外加工转接头，出水端同样采用通用接口尺寸，能够匹配不同用途的出水配件，比如加长导流管、

　　雾化喷头等，拓展不同场景下的使用功能。整个装置的外形尺寸控制在单手握持可操作的范围内，整体重量经过结构优化，外壳在保证结构强度的前提下做了局部的壁厚减薄，内部非受力区域设置了加强筋结构，既避免了壁厚过大带来的重量冗余，也能保证在按压操作过程中外壳不会出现形变开裂。内部的活塞杆与缸体之间采用双道密封结构，一道负责阻隔流体中的固体杂质进入弹簧腔，避免弹簧长期接触杂质出现卡滞或者锈蚀，另一道负责做功腔的流体密封，保证活塞运动过程中的压力损失控制在最低水平，提升手动操作的做功效率。从结构设计的逻辑来看，这款装置没有采用复杂的传动结构，所有运动部件都沿同一轴线布置，尽可能减少了运动副的数量，一方面降低了加工和装配的精度要求，

　　普通的机加工条件即可完成所有零部件的生产，另一方面也减少了故障点，在野外无维护条件的场景下，也能保持长期稳定的工作状态。装置的底座部分设置了弧形的支撑结构，在放置使用时可以贴合桶壁或者地面，避免操作过程中装置出现晃动偏移，不需要额外的固定结构即可稳定操作。在实际使用过程中，这类手动抽水装置不需要提前灌泵引流，只需要首次按压几次排出缸体内的空气，即可形成稳定的负压持续抽取流体，对于低粘度的清水、轻质油料、水溶性农用药剂等流体都有很好的适配性，内部密封件选用耐常见流体腐蚀的材质，接触不同类型流体时不会出现快速溶胀老化的问题。
