AR15/M16步枪PMAG弹匣三维数模

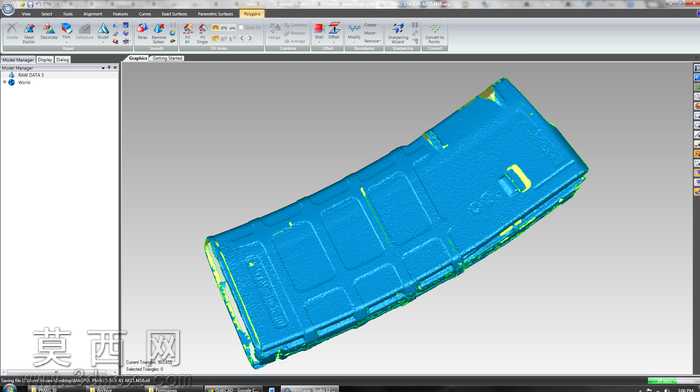

本模型为适配AR15/M16系列步枪的PMAG30规格5.56x45口径弹匣，采用逆向扫描结合后处理优化的方式完成三维建模，完整还原了马盖普同款聚合物弹匣的真实外观与结构特征。建模过程中先通过NextEngine三维扫描设备获取实体弹匣的全尺寸点云数据，再导入Geomagic 12软件进行点云降噪、特征对齐、曲面重构等后处理工序，精准还原了弹匣主体的弧形轮廓、侧面防滑纹理、余弹观察槽、弹匣口部抱弹结构、底部托弹板限位结构等细节特征。模型曲面过渡顺滑，无破面、重叠面等拓扑问题，所有加强筋、标识凹槽、卡扣结构均按照实物比例还原，材质模拟了玻纤增强聚合物的哑光磨砂质感，不同功能区域的结构边界清晰可辨。设计上还原了PMAG弹匣的经典结构：弧形弹身适配5.56mm弹药的锥度特征，保证供弹顺畅；侧面多段式防滑纹路提升换弹操作时的摩擦力；底部加厚设计提升跌落抗损性能；抱弹口的金属嵌件结构也做了特征还原，可清晰区分聚合物主体与金属嵌件的结构分界。该模型可用于枪械配件结构研究、战术装备模拟演示、3D打印样件验证等场景，模型结构完整，特征精度高，能够直观展现第三代PMAG弹匣的设计特点与结构逻辑，为相关配件的设计优化、装配模拟提供可靠的三维数模参考。
