砂型铸造用成型模具结构设计

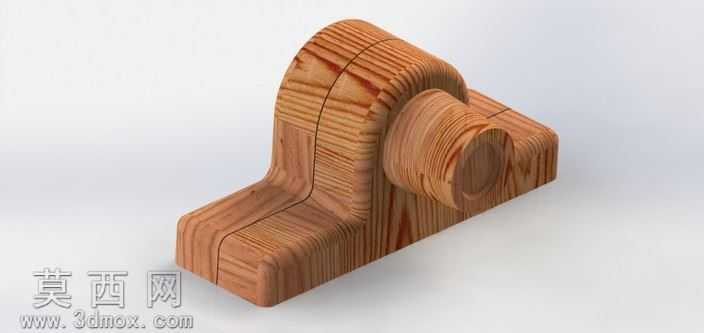

本套铸造模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循砂型铸造的工艺规范，对模具各组件的配合公差、拔模斜度、分型面位置进行了精准的参数化设定，确保模型可直接对接后续的模具加工与铸造生产环节。模型完整还原了砂型铸造模具的核心结构，包含上下模本体、定位组件、浇道成型结构、模样固定模块等核心部分，各零件间的装配关系完全参照实际生产中的模具装配逻辑搭建，可通过剖切操作清晰查看内部的型腔结构、定位销配合间隙、排气通道预留位置等细节。渲染阶段针对不同部件的材质特性进行了差异化的材质参数调整：模具主体的金属模架部分采用哑光磨砂金属材质，调整了表面粗糙度与反射参数，还原实际模具钢材的表面质感；模样部分根据铸造砂型的接触特性，设置了低反光的硬质耐磨材质，模拟实际模样的表面处理效果；配套的金属辅件则添加了轻微的倒角反光与使用痕迹质感，避免模型呈现过于理想化的塑料感，让整体渲染效果更贴近工业生产场景下的真实模具状态。设计过程中重点考量了砂型铸造的实际生产需求，分型面选取在铸件最大投影轮廓位置，确保起模过程中不会破坏砂型型腔；定位结构采用双侧销钉定位方案，保证上下模合模时的同轴度精度，避免铸件出现错型缺陷；浇道与冒口的位置经过模拟优化，预留了足够的金属液充型通道与补缩空间，同时在模具边缘设置了锁紧结构位，可适配常规的模具锁紧工装，满足实际生产中的合模紧固需求。模型还附带了模具拆分状态的展示结构，可直观呈现各组件的装配顺序与配合关系，便于用于铸造工艺教学、模具结构演示或者生产前的结构验证，各零件均为可编辑的参数化特征，可根据实际铸件的尺寸需求快速调整型腔尺寸、拔模角度等参数，大幅缩短同类型铸造模具的设计周期。
