带冷凝水珠效果的玻璃红酒瓶外观结构

　　日常做快消品包装结构建模时，这类玻璃红酒瓶的结构还原是很常见的需求，很多酒水品牌的新品打样、商超陈列道具制作、电商产品渲染素材制作，都会用到这类高精度的瓶体模型。不同于工业输送类的硬质结构件，酒瓶属于直接接触内容物的包装容器，建模时首先要兼顾玻璃材质的壁厚均匀性，常规红酒瓶的玻璃壁厚控制在3-5mm区间，过薄会导致灌装、运输过程中易磕碰碎裂，过厚则会抬升单瓶原料成本，同时增加整箱货品的运输负重。瓶身的整体高度通常控制在300-330mm区间，瓶身直径在75-85mm，这个尺寸边界是适配现有通用红酒灌装生产线的卡瓶工位、贴标工位以及常规红酒货架的层间高度、物流周转箱的内格尺寸的，建模时如果随意调整尺寸参数，

　　后续做生产线适配模拟时就会出现卡滞、定位偏移的问题。瓶肩位置的过渡弧度是设计时的重点，这个位置既要保证倒酒时酒液流出顺畅，不会沿瓶壁外溢，还要兼顾贴标时标签的服帖度，弧度过陡会导致瓶身正标、背标的上边缘起翘，弧度过缓则会在灌装残留液流下时在瓶肩位置积留污渍。瓶口位置的结构是标准化的，内径通常为18-20mm，适配常规的软木塞、螺旋盖密封件，瓶口外侧的凸圈高度和直径要严格匹配现有封盖设备的压头尺寸，保证密封时的同轴度，避免出现封盖歪斜、密封不严导致酒液氧化的问题。瓶底的凹坑结构也不是装饰性设计，这个结构一方面是提升瓶体的竖直放置稳定性，让瓶底接触平面的环形支撑面受力均匀，减少放置时的晃动感，另一方面是提升瓶身的抗冲击能力，

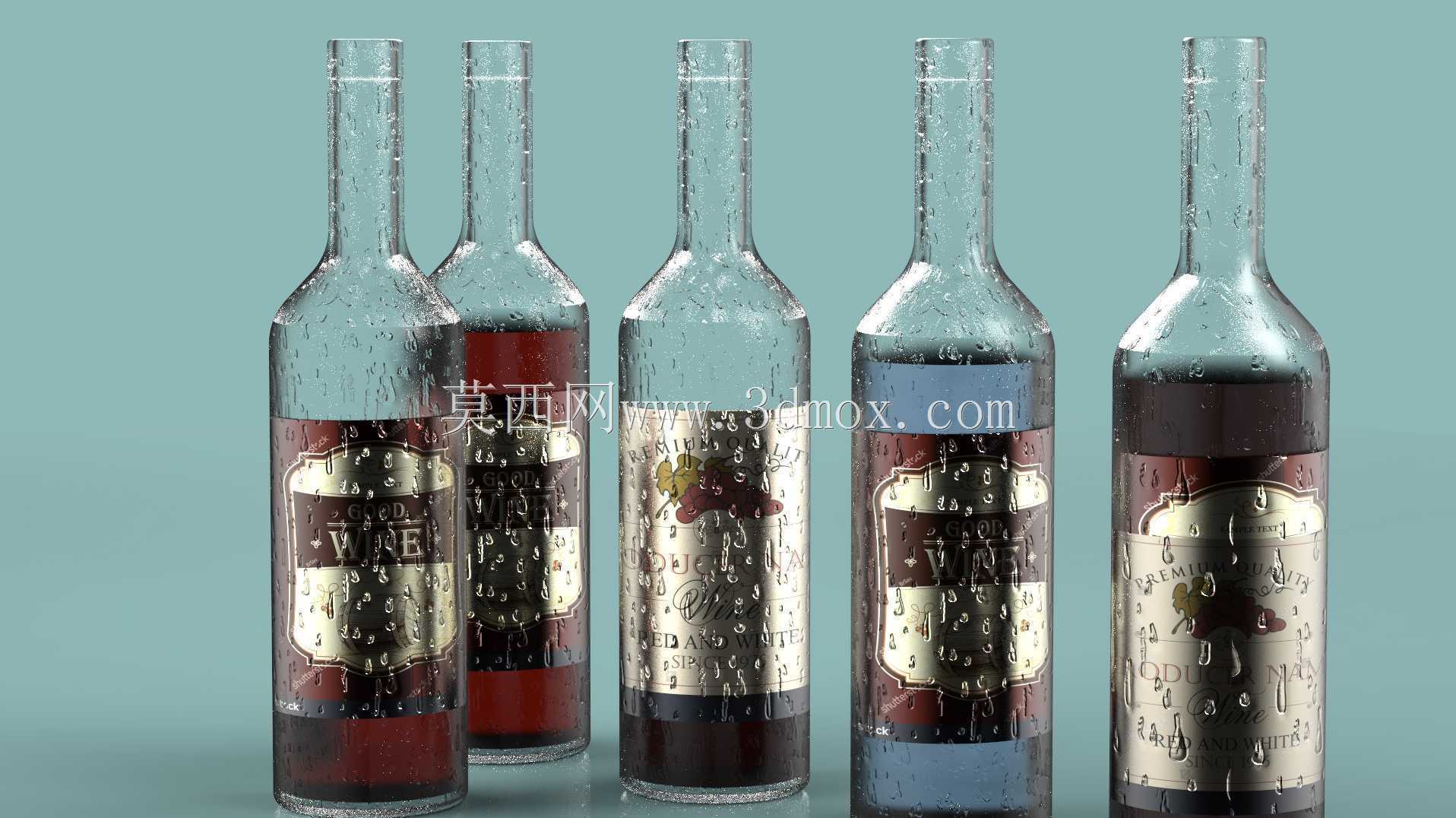

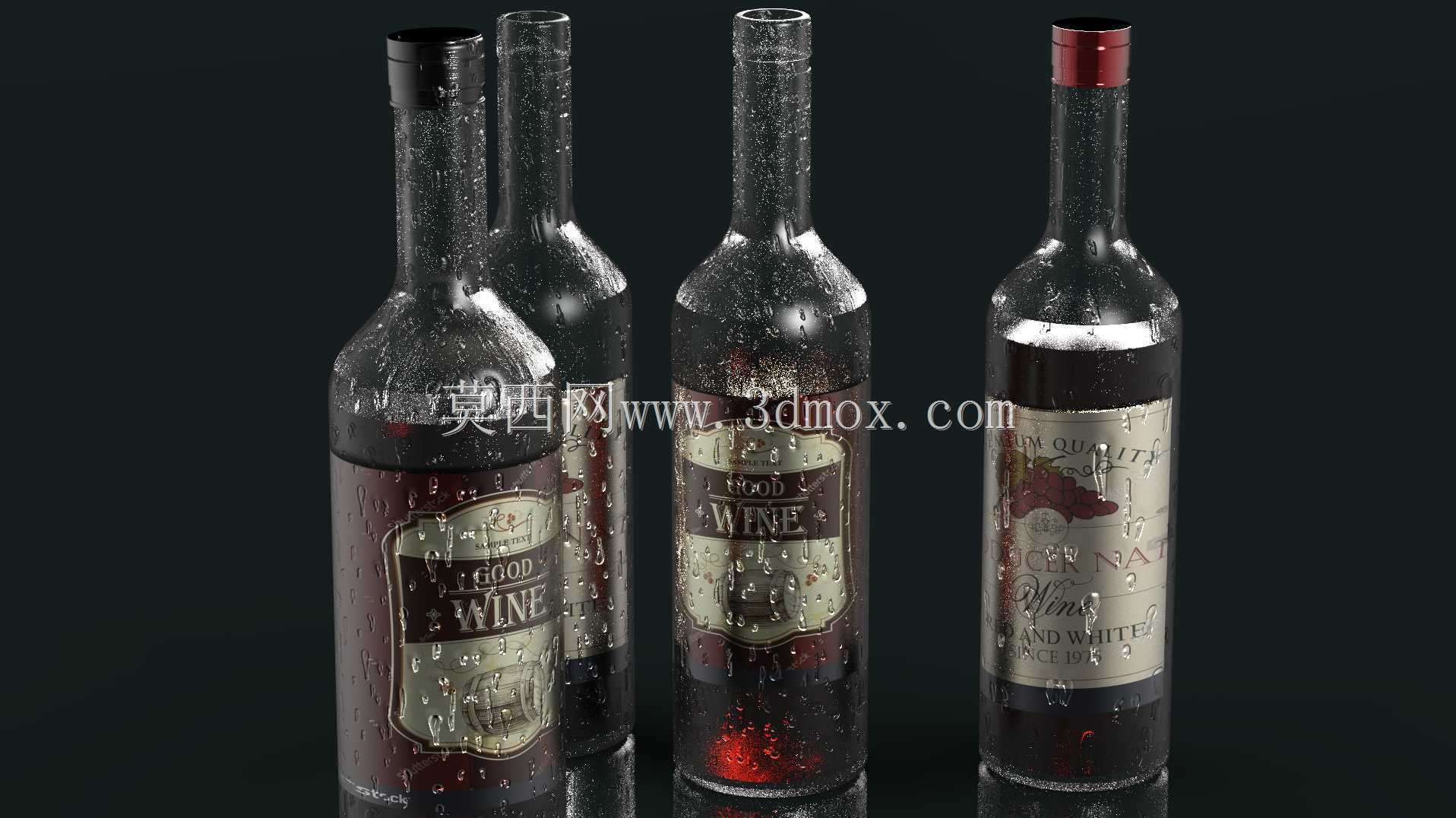

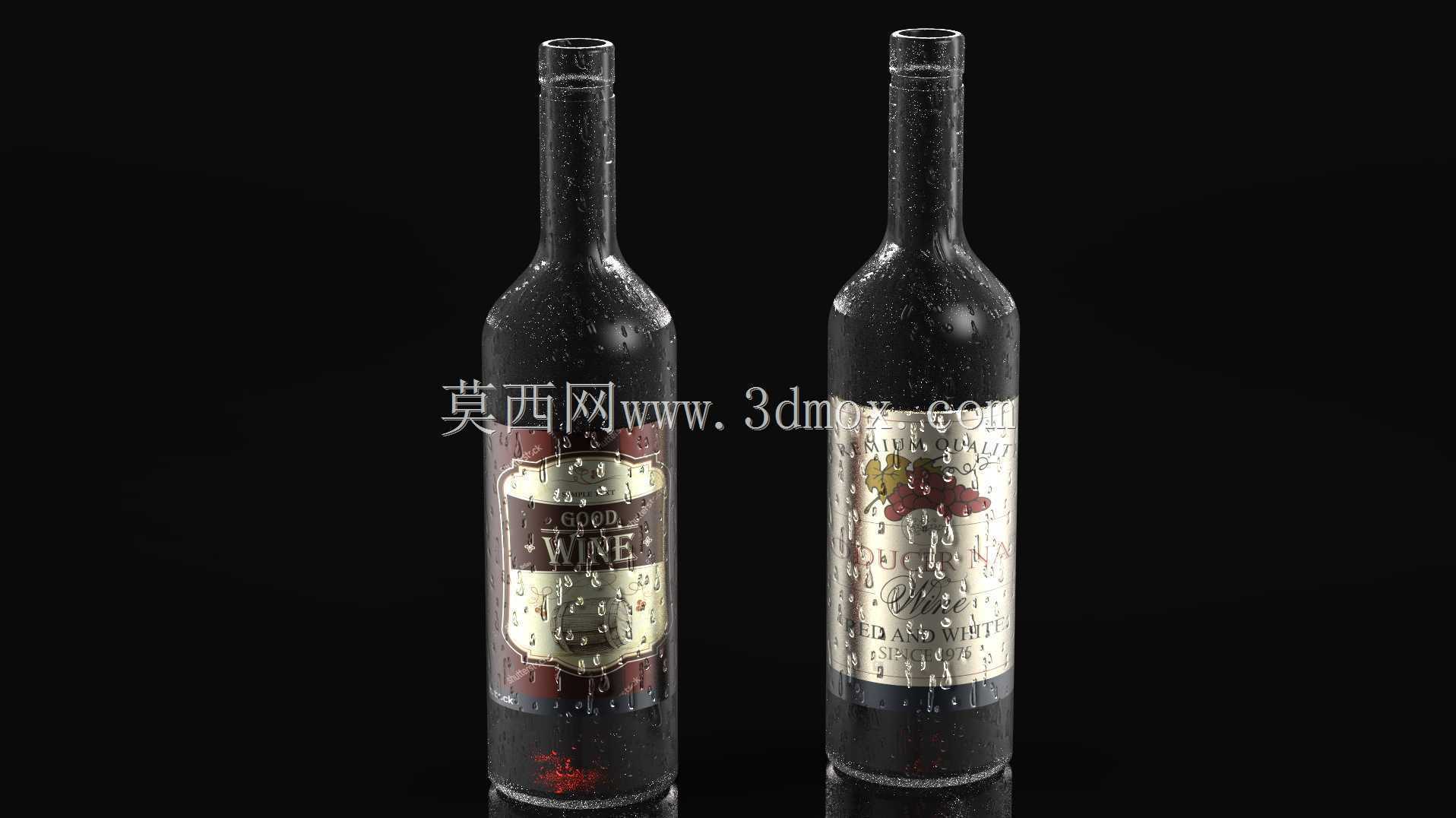

　　在堆码运输时，上层货品的重量可以通过瓶身侧壁传导分散，避免瓶底受压炸裂。这次的模型还原了瓶身表面的冷凝水珠效果，这个细节在做冷藏场景的产品渲染、夏季促销场景的陈列模拟时实用性很强，建模时水珠的分布不是随机乱布的，要符合实际冷凝水的流淌规律：瓶肩位置水珠密度更高，瓶身下半部分的水珠会有明显的垂坠流淌痕迹，靠近瓶底位置会有少量汇聚的水痕，这样渲染出来的效果才足够写实，不会出现违和感。做这类容器类模型时，还要提前考虑后续渲染的材质拆分：玻璃本体的高透材质、瓶身标签的纸质哑光材质、瓶盖的金属/封套材质、表面水珠的半透明折射材质，都要在建模时做好面的拆分，避免后续赋材质时出现边界混乱的问题。另外瓶身标签的贴合位置也要符合实际生产要求，

　　正标中心要和瓶身的合模线错位90度，避免合模线的凸起导致标签不平整，标签的上下边距离瓶肩、瓶底的位置也要预留足够的间隙，适配贴标机的滚贴行程。很多新手做这类酒瓶模型时，容易只关注外观弧度的美观度，忽略实际生产和使用的尺寸边界，比如把瓶身做的过粗，导致常规的红酒开瓶器无法适配，或者把瓶底的支撑环做的过窄，导致放置时容易倾倒，这些细节都是实际工程落地时必须考量的点。还有瓶身的合模线位置，建模时要做细微的凸起还原，虽然这个结构在渲染时不会特别明显，但如果是做模具开模的参考模型，合模线的位置直接决定了玻璃模具的分模面位置，分模面设置不合理会导致玻璃瓶生产时出现飞边、壁厚不均的次品。
