这类带主动风冷的鳍片式散热结构,在工业电子、功率器件散热场景里的应用覆盖度极高,从工控伺服驱动器、大功率电源模块,到激光设备的热源端、变频控制器的功率板安装位,都能见到同结构原理的散热组件,核心作用是通过增大热交换面积配合强制对流,把发热器件工作产生的热量快速传导到空气端,避免器件结温超过额定阈值引发性能衰减、寿命折损甚至热击穿故障。

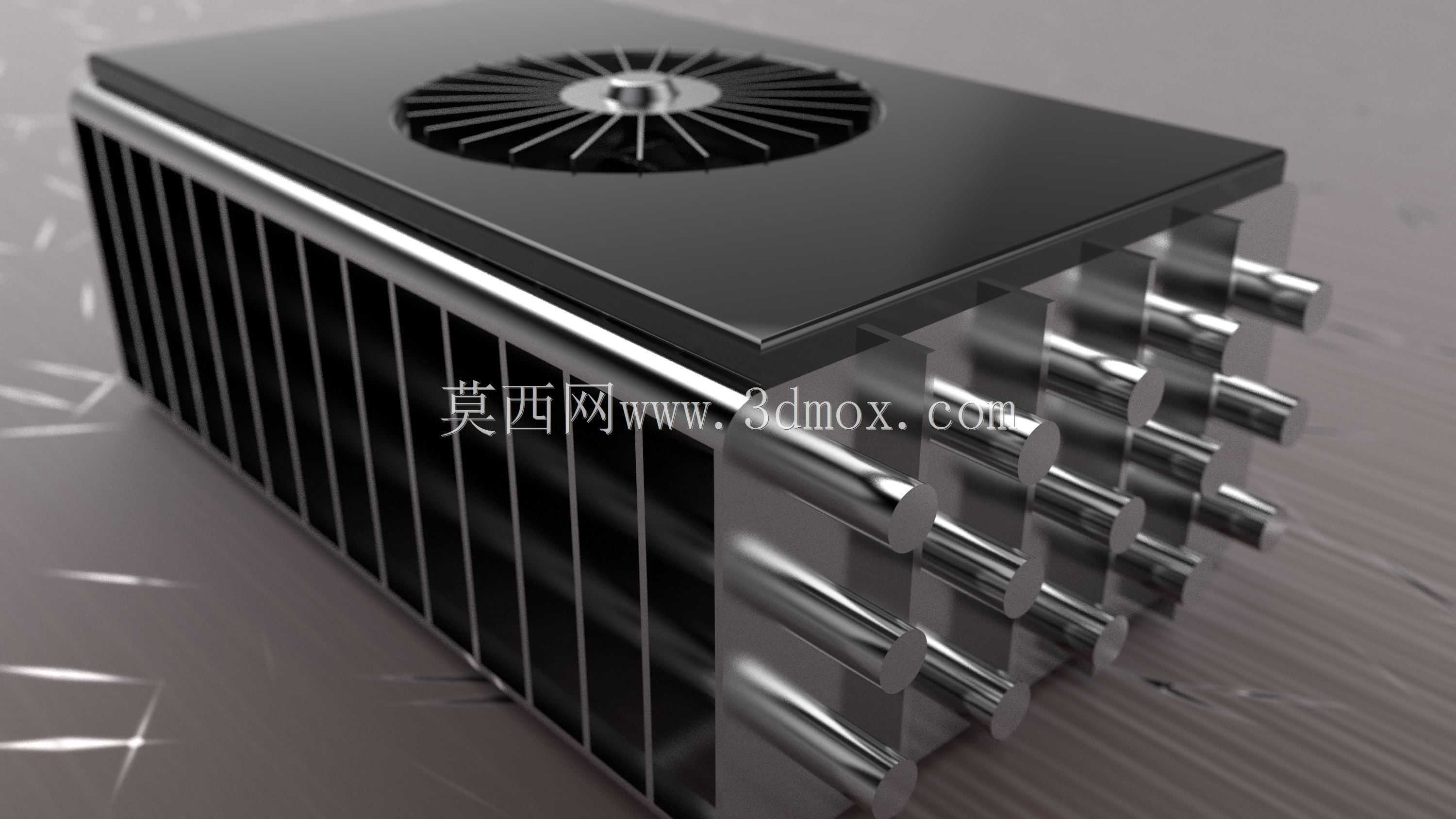

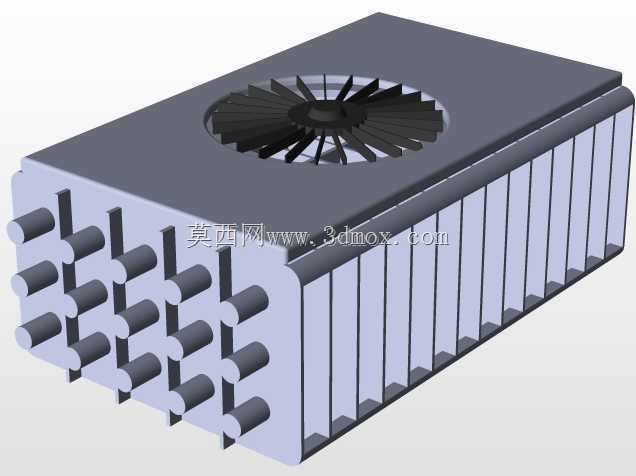

从结构功能拆分来看,整个组件分为三个核心功能段:底部的贴合安装基面、中部的阵列鳍片群、顶部的轴流送风单元。底部安装基面需要保证足够的平面度,实际装配时会在基面与发热器件接触面之间填充导热硅脂或者导热垫片,填充微观层面的接触空隙,降低接触热阻,让器件产生的热量能顺畅传导到整个散热基体上;中部的鳍片采用等间距平行阵列排布,鳍片的厚度、间距设计需要平衡散热面积与风阻的矛盾——鳍片过密会大幅提升风阻,导致风机送风无法穿透鳍片间隙,反而在鳍片表面形成气流死区,降低换热效率,鳍片过薄则会提升加工难度,同时鳍片自身的纵向热阻会增大,热量无法顺利传递到鳍片末端,造成有效换热面积浪费,这套结构的鳍片采用直肋等截面设计,加工工艺适配性强,不管是铝挤成型还是插齿工艺都能实现批量生产,成本可控。
顶部集成的轴流风机采用中心固定的安装方式,风机出风方向垂直指向鳍片阵列,气流顺着鳍片间隙从组件侧端流出,相比无主动送风的被动散热结构,强制对流能把换热系数提升一个数量级,同等散热能力下可以大幅缩小散热组件的整体体积,适配安装空间紧凑的设备内部布局。设计时需要注意风机的安装位要预留足够的走线空间,同时风机与鳍片顶部的距离要控制在合理范围,距离过近会导致气流分布不均,鳍片中心区域风量过大而边缘区域风量不足,距离过远则会造成风压损耗,降低送风效率。
从安装边界来看,这类散热组件的安装孔位通常设置在底部基面的四个边角位置,采用通孔压铆或者直接攻牙的方式,适配M3或者M4的固定螺丝,安装时需要保证基面与发热器件的平行度,锁紧螺丝时要采用对角锁紧的方式,避免受力不均导致基面翘起、局部接触间隙过大影响导热效果。整体外形的长宽尺寸需要匹配发热器件的安装面尺寸,通常基面的边缘要比发热器件的轮廓大3-5mm,保证热量能充分扩散到整个鳍片阵列,组件的总高度需要结合设备内部的空间余量设计,鳍片高度越高,换热面积越大,但同时整体重心越高,在有振动的应用场景下需要额外考虑固定强度,避免长期振动导致安装松动。
在实际选型匹配时,需要先核算发热器件的稳态热耗,结合允许的温升范围、工作环境温度计算所需的总热阻,再反推需要的散热面积、风机风量参数,这套结构的热阻参数可以通过热仿真软件进行模拟验证,建模时可以简化鳍片的微小倒角、风机的叶片细节,重点关注气流在鳍片间隙的流速分布、不同位置的温度梯度,优化鳍片间距与风机的匹配度,避免出现局部过热的问题。对于长期在高粉尘环境下工作的设备,还需要在风机进风侧考虑防尘滤网的安装空间,不过加装滤网会带来一定的风阻损耗,选型风机时需要预留15%-20%的风量余量,保证滤网积尘后仍有足够的送风能力。另外,鳍片的边缘做了微小的倒角处理,避免装配过程中割伤操作人员,同时也能减少气流流过鳍片边缘时产生的风切噪音,适配对噪音有要求的民用或者办公场景设备使用。
