数控加工用YZB轴进给执行机构

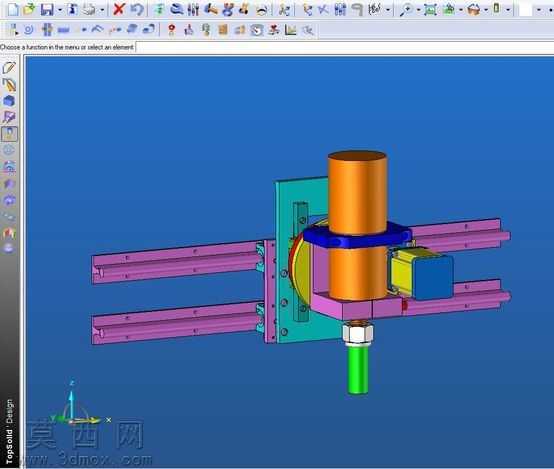

本作品为数控加工场景配套的YZB轴进给执行机构三维模型，建模过程严格遵循机械设计规范，先完成整体装配基准的搭建，以立式安装基板作为核心定位基准，逐一完成各零部件的参数化建模与装配约束设置。建模阶段对双平行直线导轨的安装基准面、滑块配合公差、导轨锁紧定位结构做了精准还原，导轨采用标准工业线性导轨参数建模，滑块与导轨的配合面预留了实际装配所需的间隙参数，保证模型可直接用于后续的工程图导出与加工参考。中间的主轴执行组件采用分层结构设计，上部的圆柱形主轴套筒做了同轴度约束，中部的环形锁紧抱箍结构还原了实际的夹紧定位功能，下部的输出轴端搭配了锁紧螺母与绿色标识的输出接头，清晰区分不同功能的结构段。侧边的驱动组件包含黄色的动力安装座与蓝色的控制模块安装位，还原了进给驱动的动力布置逻辑，各安装板的螺栓孔位、定位销孔均按照实际装配需求做了阵列排布，螺栓、螺母等标准件均采用对应国标参数建模，装配时完全按照实际装配顺序添加重合、同轴、平行等约束，可实现机构的运动仿真模拟。材质渲染阶段，对不同功能的零部件做了区分化材质赋予：导轨与安装基板采用金属阳极氧化质感的青蓝色材质，模拟工业铝型材或钢制喷塑的表面效果；主轴套筒采用亮面金属铜色材质，突出核心执行部件的视觉辨识度；导轨滑块采用紫色工程塑料加金属嵌件的混合材质，还原实际导轨滑块的材质构成；驱动模块分别采用黄色工程塑料与蓝色哑光金属材质，输出端接头采用亮绿色塑料材质，方便快速识别不同功能模块。整体设计思路围绕数控加工的轴类进给需求展开，双导轨平行布置的结构可保证进给过程的运动稳定性，避免单侧受力产生的偏转问题，中部抱箍结构可快速调整主轴的上下安装位置，适配不同加工行程的需求，侧边驱动组件的紧凑布置可缩减整体机构的占用空间，适配中小型数控加工设备的安装空间要求，模型各结构无冗余特征，所有倒角、圆角、安装孔位均按照实际加工工艺要求设置，可直接用于机构的方案验证、装配教学以及后续的加工出图参考。
