双列球面滚子轴承结构三维建模作品

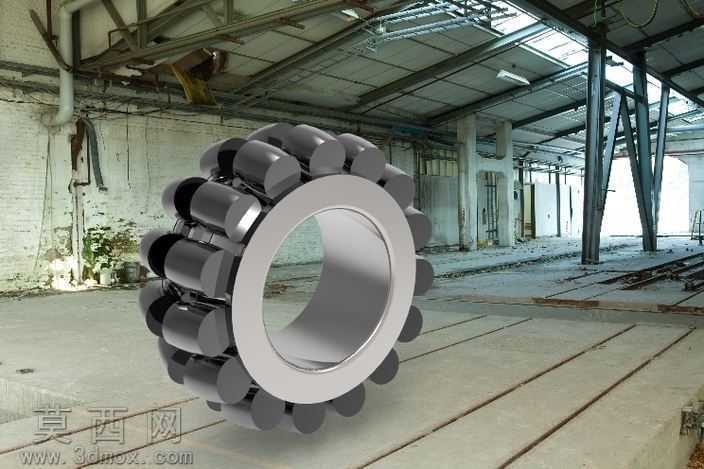

本作品为双列球面滚子轴承的三维建模成果，建模过程以还原轴承真实工业结构为核心目标，首先通过测绘真实轴承的各部分尺寸参数，确定内圈、外圈、双列球面滚子、保持架的基础轮廓尺寸，在三维建模环境中先绘制内圈的截面草图，通过旋转特征生成内圈基体，精准还原内圈的锥孔结构、滚道曲面以及内圈挡边的过渡圆角，保证内圈与滚子配合的滚道面曲率完全匹配球面滚子的外球面弧度，避免出现干涉或配合间隙不合理的问题。外圈建模同样采用旋转特征生成基体，重点还原外圈外圆柱面的精度特征、内滚道的双列球面滚道结构，同时按照真实轴承的润滑需求，在外圈上设计加工出均匀分布的润滑油孔，孔位的角度、孔径、深度都参照工业标准参数设置，保证润滑介质可以顺利进入滚道接触区域。双列球面滚子的建模采用阵列特征完成，先构建单个球面滚子的实体模型，保证滚子的球面轮廓度、端面倒角参数符合轴承行业标准，再根据轴承的节圆直径、滚子数量完成圆周阵列，两列滚子错位排布，还原双列轴承的承载结构，同时对滚子与滚道的接触区域进行干涉检查，调整滚子的排布角度与位置，确保所有滚子都能与内外圈滚道形成良好的线接触配合，符合调心滚子轴承的受力特性。保持架部分采用分体式结构建模，还原兜孔的轮廓形状，保证每个兜孔可以稳定约束对应滚子的位置，避免滚子在运转过程中出现脱落或错位。材质设置上，内外圈与滚子采用高碳铬轴承钢材质，调整材质的金属反射率、粗糙度参数，还原轴承钢经过磨削加工后的亮银色金属质感，表面带有细微的磨削纹理，保持架采用冲压钢或铜合金材质参数，区分不同部件的材质视觉差异。渲染阶段采用工业厂房环境作为背景，搭配柔和的工业照明光线，通过多角度布光突出轴承的金属光泽与结构层次，清晰展现锥孔、润滑油槽、外圈油孔等细节结构，整体建模严格遵循机械设计标准，所有结构参数都可直接用于后续的工程分析、装配模拟或加工参考，完整复现了双列球面滚子轴承的调心性能、重载承载能力对应的结构特征，能够直观呈现该类轴承的内部构造与设计逻辑。
