改进型荷兰式坡屋顶木结构构造设计

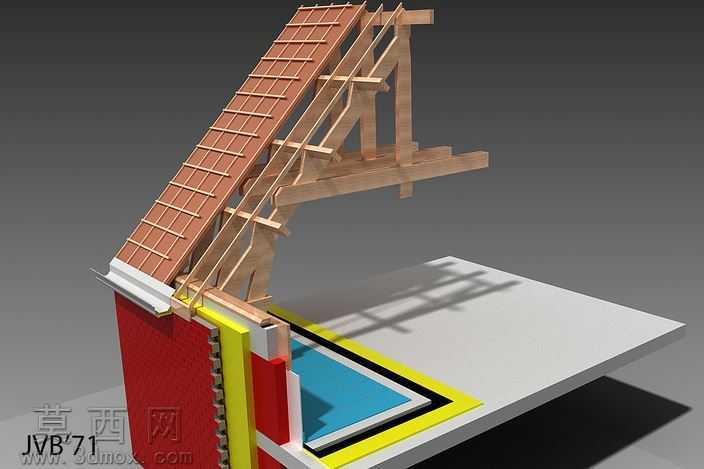

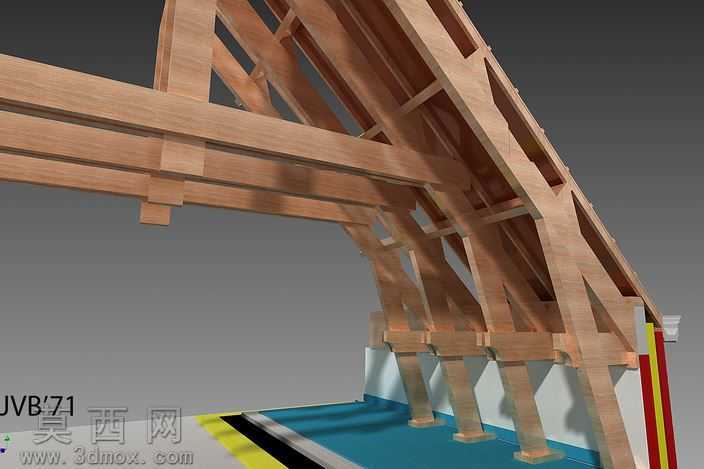

本作品为面向建筑设计教学场景打造的改进型荷兰坡屋顶木结构三维构造模型，整体采用1:1等比例还原建筑节点的建模思路，在三维建模过程中严格遵循传统荷兰屋顶的木构架受力逻辑，同时针对教学演示的可视化需求做了结构优化调整。建模阶段先以基准面定位墙体与屋面的交接边界，依次搭建主椽条、斜撑、横向挂瓦条、封边檐口构件的实体结构，每一处木构件的衔接节点都做了精准的榫卯咬合处理，还原传统木作屋顶的传力路径：屋面荷载通过挂瓦条传递至椽条，再经斜向支撑构件传导至下部承重墙体，避免了简化建模带来的结构逻辑偏差。材质渲染层面，不同功能构件做了明确的材质区分：木质屋架构件采用带有自然木纹肌理的浅原木材质，还原实木构件的粗糙质感与自然色差；下部墙体部分以红色饰面材质模拟外墙抹灰层，中间分层设置黄色保温层、灰色结构层、蓝色防水层的材质标识，清晰展示屋面与墙体交接处的防水、保温构造层次；屋面平台部分采用哑光浅灰色水泥材质，搭配柔和的环境光影渲染，让各构造层的边界清晰可辨，同时通过投影效果强化木构架的空间立体感。设计思路上，该模型没有采用完整建筑的全场景建模，而是截取了屋顶与墙体交接的关键节点段做剖切式展示，既保留了荷兰坡屋顶典型的陡坡屋面形态、传统木桁架的支撑特征，又通过分层剖切的处理让学习者可以直观看到内部的构造逻辑，针对传统荷兰屋顶木构件排布过密、内部节点遮挡严重的问题做了改进，适当调整了非承重辅助构件的排布间距，让核心的受力支撑结构完全暴露在视野内，方便教学过程中讲解屋顶的受力原理、各构件的功能作用，以及屋面防水、保温层的铺设顺序与衔接要求，整体模型结构严谨，材质区分清晰，能够直接用于建筑构造相关的教学演示、方案参考场景。
