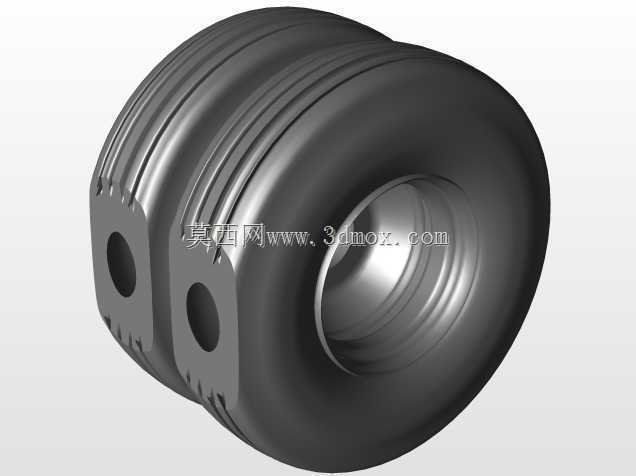

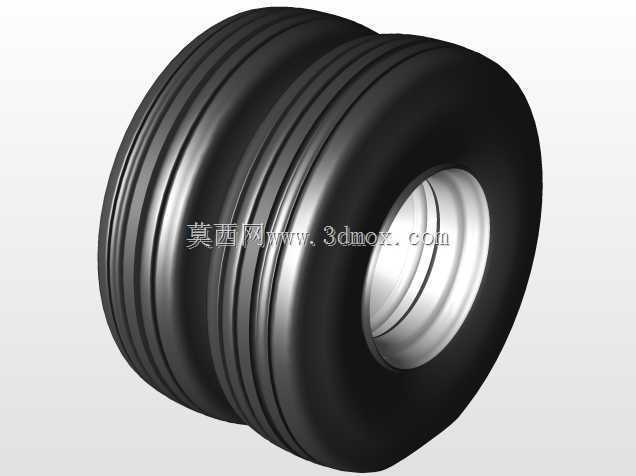

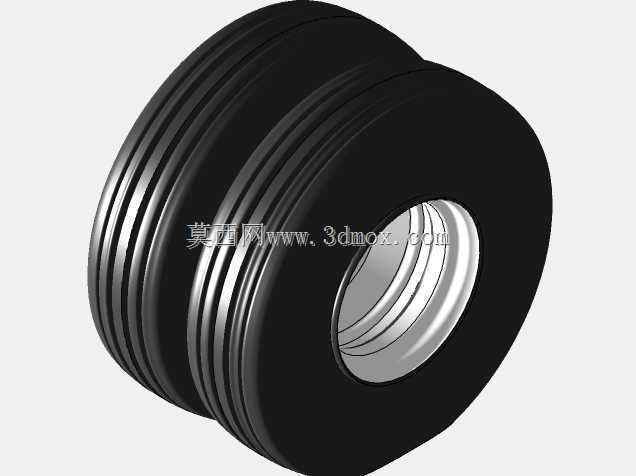

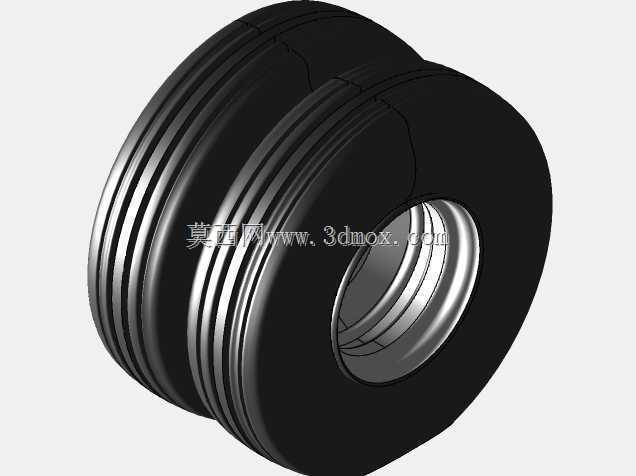

大陆265/70R19规格拖车配套轮胎结构

　　这个参数直接决定了轮胎的缓冲能力，拖挂设备本身没有主动悬挂的减震结构，大部分路面冲击都要靠胎侧的橡胶形变来吸收，建模的时候特意还原了胎侧的弧度和壁厚，做运动仿真的时候可以准确模拟重载下胎侧的压缩量，校核轮辋和地面之间的最小安全间隙，避免重载过坎的时候轮辋直接磕到地面造成变形。R19对应的是适配轮辋的直径，这个尺寸的轮辋一般是钢制冲压轮辋，和轮胎配合的止口位置做了准确的贴合面建模，装配的时候不需要额外调整配合间隙，直接和标准轮辋模型装配就能满足干涉检查的要求。胎面的花纹做了等比例还原，纵向的排水沟槽和横向的抓地槽都有准确的结构，做整车通过性仿真的时候，可以模拟花纹在碎石路面的嵌石效果，也能校核雨天行驶时的排水能力，做拖车行走系统设计的时候，轮胎选型和配套建模是绕不开的环节，很多刚入行的工程师容易忽略轮胎的实际安装边界，只看标称尺寸就往装配体里放，最后到总装环节才发现和轮拱、悬挂摆臂出现干涉，要么就是载荷参数不匹配，实际使用中出现过度形变甚至爆胎的问题。这个轮胎模型对应265/70R19的规格，是中型拖挂设备、厂区转运拖车常用的行走部件尺寸，建模的时候首先还原了胎面的实际接地宽度，265mm的断面宽度不是胎面最外侧的装饰边宽度，而是实际接地胎面的有效宽度，做载荷校核的时候要以这个宽度来计算接地比压，匹配厂区非铺装路面、碎石路面的通行需求，避免在松软路面出现陷车的问题。70的扁平比对应的是胎侧高度和断面宽度的比值，

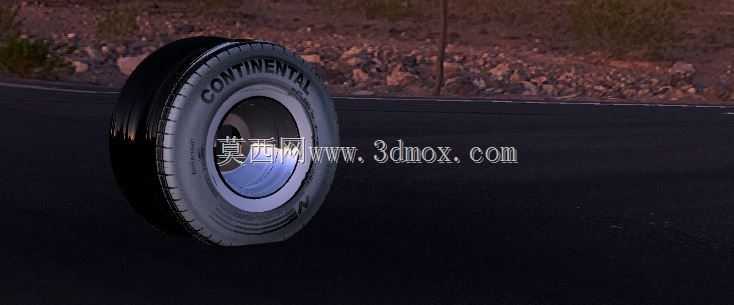

　　避免拖挂设备在湿滑路面出现侧滑的问题。胎侧的品牌标识和规格标识也做了细节还原，不是简单的贴图，而是有实际的凸起高度，做渲染输出的时候可以准确呈现真实轮胎的外观质感，用于产品宣传册制作、装配指导书配图的时候不需要额外做后期处理。很多工程师做轮胎建模的时候容易忽略轮胎的静半径和动半径差异，这个模型在建模阶段就参考了实际轮胎的载荷形变参数，空载状态下的静半径、额定载荷下的静半径、滚动状态下的动半径都和实际产品参数匹配，做整车动力学仿真的时候，计算出来的滚动阻力、加速性能、制动距离都更贴近实际使用情况，不会出现仿真数据和实际测试偏差过大的问题。在安装边界方面，这个轮胎的最大外轮廓尺寸做了准确的包络，做轮拱设计的时候，

　　只要预留出这个包络的运动空间，再加上20mm的安全间隙，就能满足悬挂上下跳动、转向（如果是转向轮配置）时的干涉要求，不需要反复调整轮拱的造型。胎侧的气门嘴位置也做了预留，和轮辋装配的时候气门嘴可以正好对准轮辋的气门孔，不会出现位置错位的问题。对于拖挂类设备来说，轮胎的载荷等级是非常关键的参数，这个规格的轮胎单胎额定载荷一般在1200kg左右，双胎并装的时候载荷系数要做相应折减，建模的时候胎体的结构强度参考了对应载荷等级的帘线层排布，做有限元分析的时候可以准确模拟胎体在额定载荷下的应力分布，校核胎圈位置的应力集中情况，避免长期使用出现胎圈脱层的问题。另外这个轮胎模型也可以用于其他同规格轮式设备的配套设计，比如小型农用挂车、

　　厂区内的物料转运平板车、轻型工程拖斗等，只要是匹配19寸轮辋、265断面宽度的安装需求，都可以直接调用这个模型，不需要重新建模，能节省大量的结构设计时间。在做装配体配合的时候，轮胎和轮辋的配合面采用过盈配合的模拟设置，和实际装配时的胎压胀紧状态一致，做旋转运动仿真的时候不会出现轮胎和轮辋相对滑动的错误计算结果。胎面的橡胶材质参数也做了对应设置，做碰撞仿真的时候可以准确模拟橡胶的弹性形变，不会出现刚性碰撞的错误反馈。很多新手设计师在做拖车设计的时候，往往把重点放在车架结构、牵引机构上，忽略轮胎的细节建模，最后出工程图的时候轮胎部分只能用简化的圆柱体代替，不仅总装图看起来不专业，也没法提前发现安装干涉的问题，等到样机试制的时候才发现轮胎和轮拱、挡泥板、制动管路出现干涉，再去改结构就会耽误项目进度，用这个细节完整的轮胎模型，在设计阶段就能完成所有的干涉检查和运动校核，大幅减少样机试制阶段的修改量。
