公制M6圆柱头内六角螺丝三维设计作品

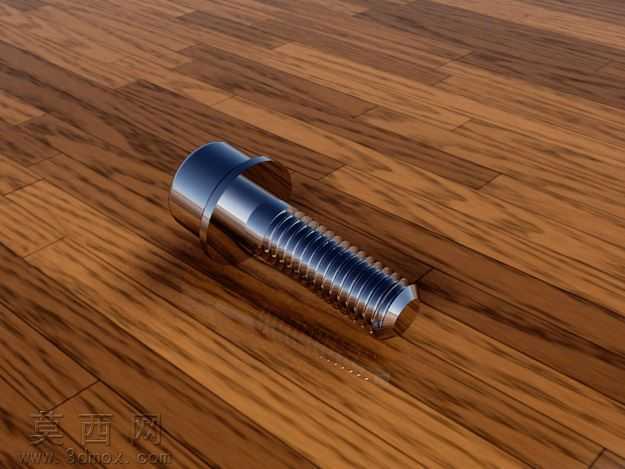

本作品为公制规格M6圆柱头内六角螺丝的三维建模设计成果，建模阶段首先依据公制螺纹紧固件的标准参数确定整体尺寸基准，先绘制螺丝头部的圆柱轮廓草图，通过拉伸特征生成带内六角驱动槽的头部结构，内六角槽的尺寸严格遵循对应规格螺丝的国标公差要求，保证后续装配时工具配合的合理性。螺杆部分采用旋转凸台特征生成基础光杆段与螺纹段的基体，针对螺纹结构采用螺旋线扫描切除的方式完成牙型建模，牙型角、螺距、牙顶牙底的圆弧过渡均严格参照M6公制螺纹的标准参数设置，避免出现螺纹啮合干涉的问题，同时对螺丝头部与螺杆衔接的过渡圆角做了精细化处理，还原实际五金零件的工艺倒角结构，消除应力集中的结构缺陷。材质与渲染阶段，为模型赋予金属镀锌钢材的材质属性，调整金属粗糙度参数模拟紧固件表面的哑光镀锌质感，同时添加细微的表面纹理贴图还原真实机加工零件的表面肌理，场景采用木纹桌面作为承载平面，调整三点布光方案，主光从侧上方打亮螺丝的金属曲面，突出螺纹的螺旋结构光影层次，辅光弱化暗部死黑区域，轮廓光勾勒螺丝边缘的金属高光，最终渲染出的效果能够清晰展现螺丝的整体结构与细节特征。设计过程中充分考虑紧固件的实际使用场景，对螺杆末端的倒角结构做了符合装配要求的处理，方便螺丝旋入螺纹孔时的导向定位，整体模型结构完整，参数符合通用五金紧固件的行业标准，可用于机械装配演示、紧固件选型参考、产品装配动画制作等场景，建模过程中对特征参数做了全关联设置，可通过修改全局参数快速适配不同长度、不同规格的同类型螺丝建模需求，提升同类零件的建模效率。
