机用虎钳全套零件结构三维设计

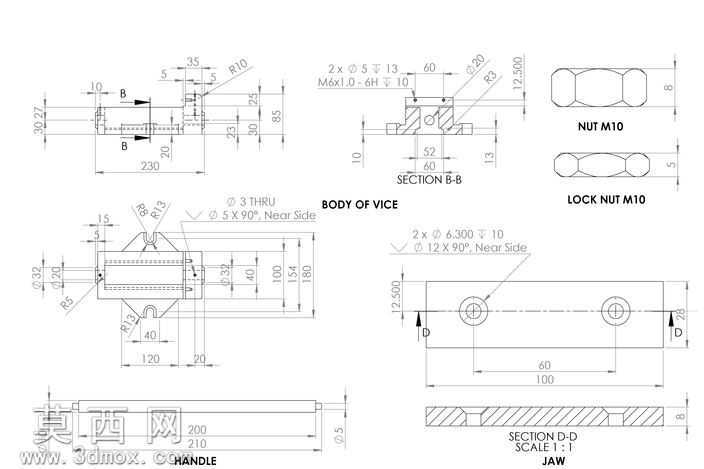

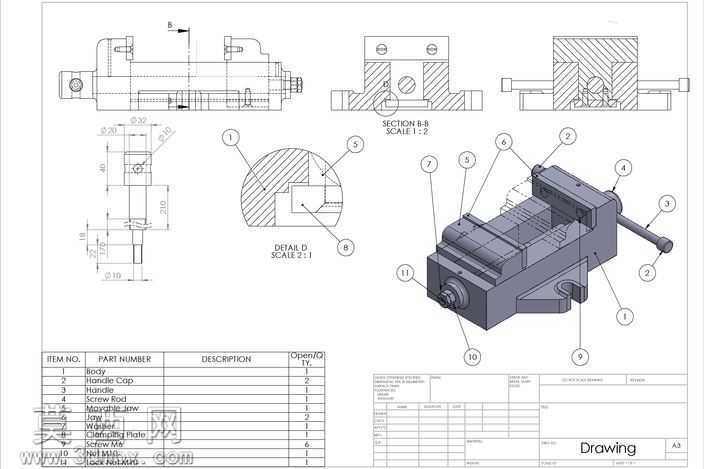

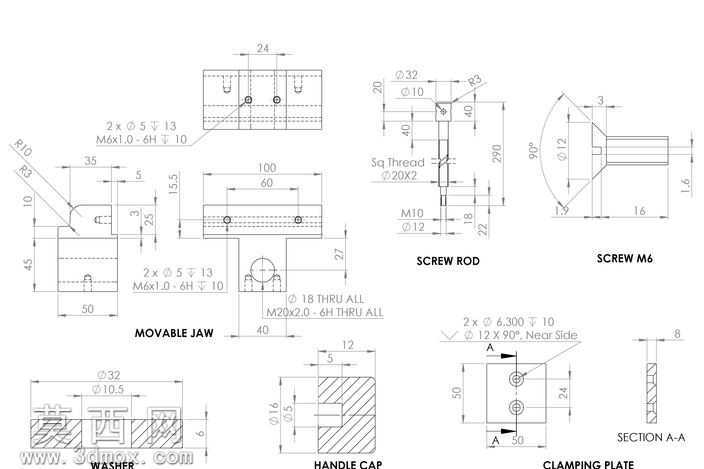

本套三维模型围绕机用虎钳的完整装配结构展开设计，建模过程严格遵循机械加工的公差配合要求，对虎钳的固定钳身、活动钳身、丝杠、螺母、钳口板、锁紧螺母、手柄等全部零件进行了1:1比例的参数化建模，每一处尺寸都与工程图标注的加工参数完全匹配，确保模型可直接对接生产加工环节。建模时优先采用草图驱动特征的方式构建基础实体，对钳身的导轨滑槽、安装孔位、螺纹配合面等关键结构单独做了特征细化，还原了2×Φ5.3通孔、M6×1螺纹孔、12.5mm深度的钳口安装槽等细节结构，同时对零件的倒角、圆角、退刀槽等工艺结构做了完整还原，避免出现不符合加工逻辑的尖锐棱角或无工艺余量的结构。材质配置上根据零件实际使用场景做了区分，固定钳身、活动钳身等铸铁材质零件赋予了灰铸铁哑光质感，丝杠、锁紧螺母、紧固螺丝等传动与紧固件赋予了45号钢调质后的金属质感，钳口板部分做了淬火硬化的纹理处理，手柄部分则配置了防滑滚花的结构与对应材质，整体渲染效果贴近真实工装的视觉表现。结构设计上完整还原了虎钳的丝杠传动逻辑，活动钳身可沿固定钳身的导轨做平稳直线运动，锁紧螺母可实现钳身位置的锁止固定，钳口板通过沉头螺丝固定在钳身之上，所有零件的装配约束完全符合实际装配流程，不存在干涉错位问题，可直接用于装配模拟、运动仿真以及工程出图。设计过程中充分考虑了虎钳作为机加工工装的使用需求，100mm的钳口开度、40mm的钳口深度等核心参数完全适配常规小型机加工工件的装夹需求，各零件的壁厚、加强筋结构都做了强度校核对应的结构优化，确保模型既符合图纸标注的尺寸要求，也具备实际工装的结构合理性，可用于机械设计教学、工装方案展示、生产加工参考等多种场景。
