电动自行车中置电机安装夹具结构设计

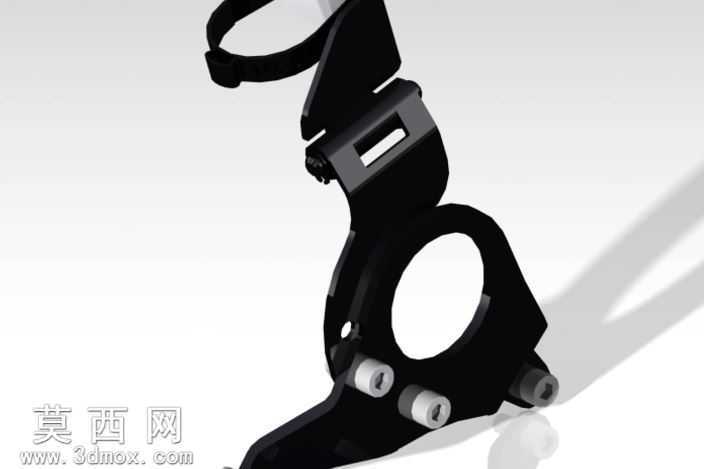

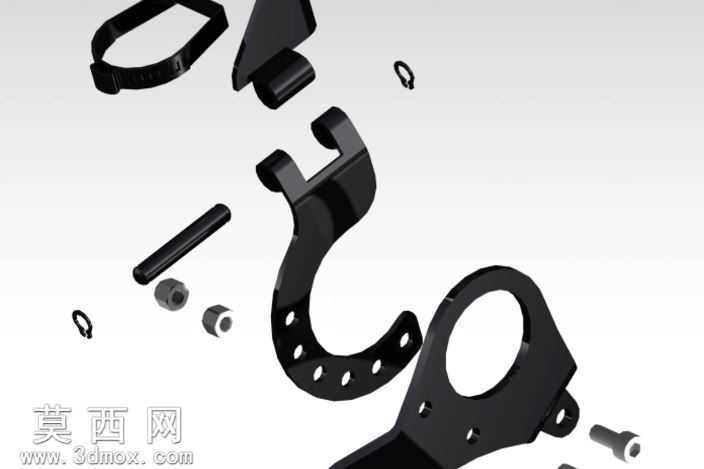

本作品为适配电动自行车中置驱动电机的安装定位夹具三维模型，整体建模过程严格遵循机械装配的公差配合要求，在三维建模软件中完成全参数化的结构搭建，每一处连接孔位、贴合面都经过尺寸校验，确保与自行车车架五通部位、电机本体的安装点位完全匹配。模型渲染阶段采用了写实材质方案，夹具主体的金属结构件赋予哑光金属漆材质，还原铝合金机加工件的细腻磨砂质感，表面的紧固螺丝采用镀锌亮面金属材质，模拟标准紧固件的金属光泽，与红色自行车车架的亮面烤漆材质、电机外壳的黑色哑光工程塑料材质形成清晰的材质区分，不同部件的光影反射参数经过反复调试，渲染输出的效果图能够清晰展现各部件的装配层次与结构边界。从结构设计来看，该夹具采用环抱式定位结构，主体支撑件围绕电机与车架的连接区域布置，通过多组均匀分布的螺栓孔位实现与电机壳体、车架管梁的多点固定，避免单点固定带来的装配应力集中问题；夹具上预留的四个定位档位，可实现电机在车架上的四种不同安装位置调整，适配不同轮径、不同五通规格的自行车车架安装需求，无需额外制作适配配件即可覆盖多数常规电动自行车的改装、装配场景。设计过程中充分考量了生产与装配的便捷性，整体夹具的零部件数量精简，所有结构件均采用常规机加工工艺即可完成生产，无需特殊定制的加工工序，有效控制生产制造成本；各连接部位的避让空间设计合理，装配时无需额外调整周边的牙盘、链条等部件，即可快速完成夹具与电机、车架的对位安装，大幅降低装配环节的操作难度，同时夹具的夹持受力点经过力学仿真校验，能够在电机运行过程中提供足够的支撑强度，避免长期使用出现结构形变、连接松动的问题，兼顾了装配便利性、生产成本与结构可靠性的多重需求。
