传动轴受力位移有限元仿真分析模型

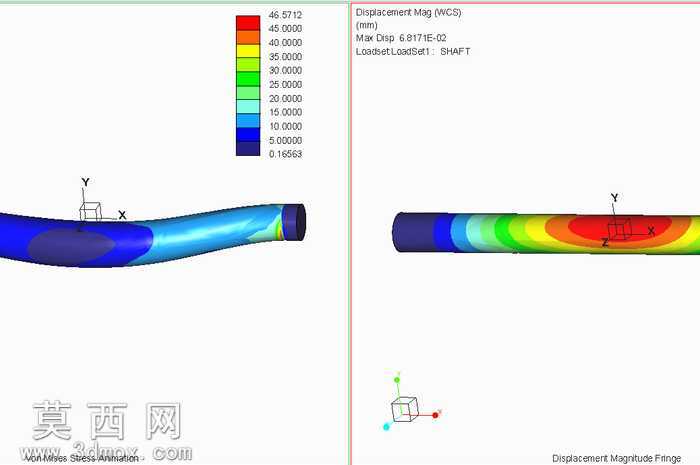

本作品为传动轴的有限元力学仿真分析三维模型，建模阶段首先依据机械设计标准完成轴类零件的基础几何构建，精准还原轴的外圆柱面、轴肩过渡等典型结构特征，保证几何尺寸与工程实际中的传动轴参数完全匹配，为后续仿真分析提供准确的几何载体。在仿真前处理环节，针对轴的实际服役工况完成边界条件设定，模拟轴在传动系统中承受的载荷作用形式，对轴的约束位置进行符合实际装配状态的自由度限制，确保仿真工况能够真实还原轴工作时的受力环境。材质参数设置环节，根据轴类零件常用的金属材料属性，赋予模型对应的弹性模量、泊松比等力学参数，保证材料本构模型与实际应用材料的特性一致，避免因材质参数偏差导致仿真结果失真。网格划分阶段针对轴的整体结构采用适配的网格尺寸，对应力集中风险较高的轴肩等位置进行网格细化处理，在平衡计算效率的同时保障仿真计算的精度，避免因网格质量问题造成的计算误差。仿真计算完成后，通过后处理模块生成位移分布云图，以渐变色谱直观呈现轴在载荷作用下不同位置的位移量大小，云图标尺清晰标注位移数值区间，能够直观定位轴的最大位移发生位置，同时展示轴的整体变形趋势，可清晰观察到轴在载荷作用下的弯曲变形形态。该仿真分析结果可用于轴类零件的结构强度校核，验证初始设计的轴结构是否满足刚度使用要求，为轴的结构优化、尺寸调整提供量化的数据参考，帮助设计人员在产品开发阶段快速识别结构风险，减少物理样机的测试迭代次数，缩短轴类零件的开发周期，提升设计方案的可靠性。整个模型完整覆盖了从几何建模、前处理设置到仿真结果可视化的全流程，能够直观展现轴类零件力学分析的完整逻辑，可作为机械设计中轴类零件刚度校核的参考案例，辅助设计人员理解有限元分析在轴类零件设计中的应用方法。
