三脚架式折射天文观测望远镜三维设计

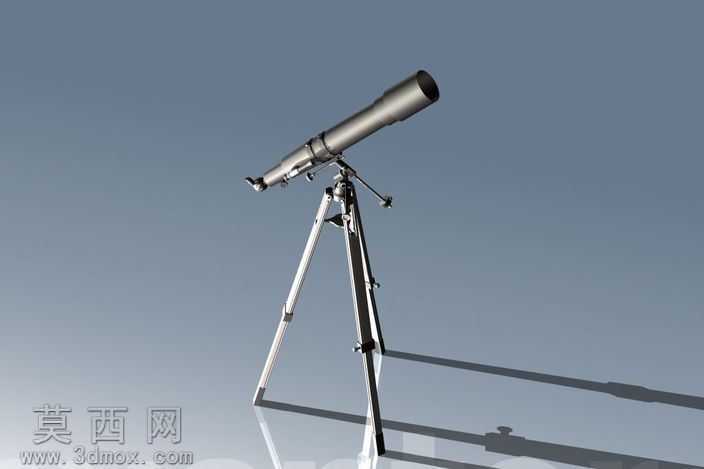

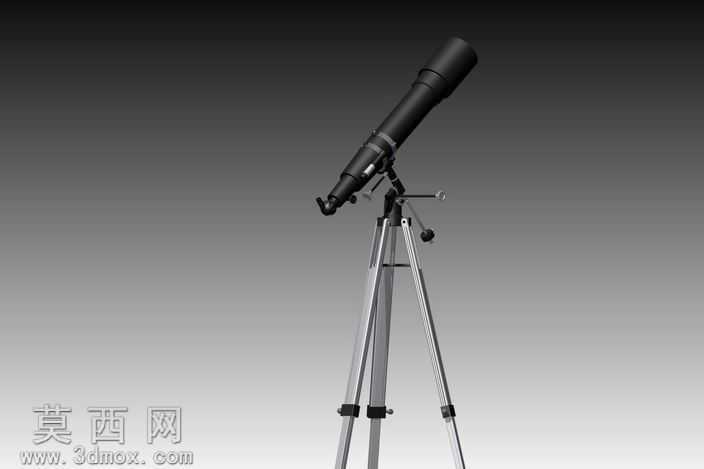

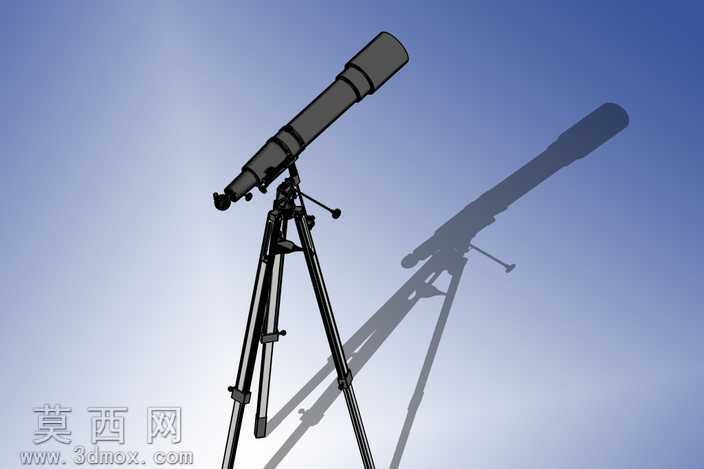

本作品为三脚架支撑式折射天文望远镜的三维建模设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先从光学镜筒的核心结构入手，严格遵循折射式望远镜的光学系统布局比例，确定镜筒的长度、口径参数，镜筒主体采用薄壁圆筒结构建模，表面做哑光金属质感的材质处理，还原金属镜筒的磨砂质感，避免渲染时出现过度反光干扰结构展示。镜筒上依次设计调焦座、寻星镜安装位、目镜接驳结构，调焦座部分做了可滑动的齿条结构建模，还原真实望远镜的调焦运动逻辑，寻星镜采用小尺寸同轴镜筒结构，与主镜筒通过可调节角度的连接支架固定，支架处预留角度锁紧的卡位结构，还原实际使用中寻星镜校准的结构特性。支撑系统采用铝合金三脚架结构，三条支腿为可伸缩的多段式套管设计，每段支腿之间做锁紧卡扣的细节建模，支腿与顶部云台的连接部分采用万向铰接结构，可实现镜筒在水平、俯仰方向的多角度调节，云台处设置微调旋钮与锁紧扳手的细节结构，还原观测时的精准定位操作逻辑。三脚架的脚垫部分做防滑橡胶材质的区分建模，与金属支腿形成材质对比，提升模型的真实感。渲染阶段采用影棚级柔光环境，在模型下方设置高反射率的地面平面，投射出清晰柔和的阴影，突出望远镜整体的修长轮廓与三脚架的稳定支撑结构，材质分配上对镜筒做枪灰色金属材质，三脚架支腿做亮银色阳极氧化铝材质，调节旋钮、锁紧卡扣做黑色工程塑料材质，不同部件的材质粗糙度、金属度参数做差异化调整，避免整体质感同质化。设计过程中充分考虑结构的合理性，镜筒的重心位置与三脚架云台的支撑中心做对齐处理，保证整体结构的稳定性符合实际产品的力学逻辑，所有可活动部件的连接位置都预留了合理的装配间隙，既还原真实产品的装配关系，也为后续的工程出图、运动仿真提供可靠的模型基础，整体模型结构完整，细节丰富，可用于光学仪器产品展示、结构教学参考等场景。
