多色塑料弹簧衣夹三维结构设计

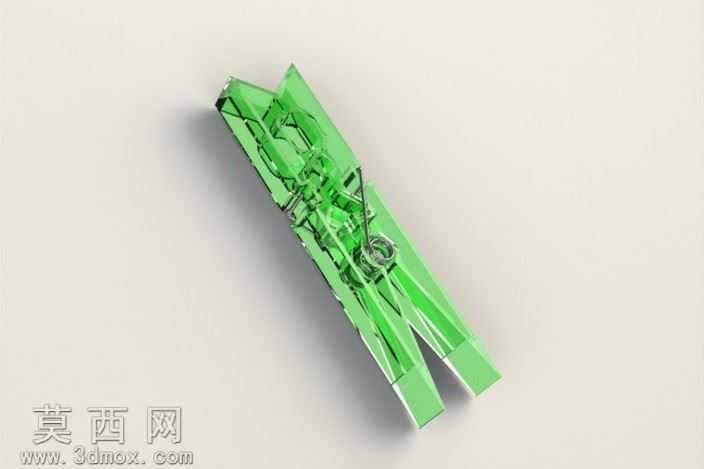

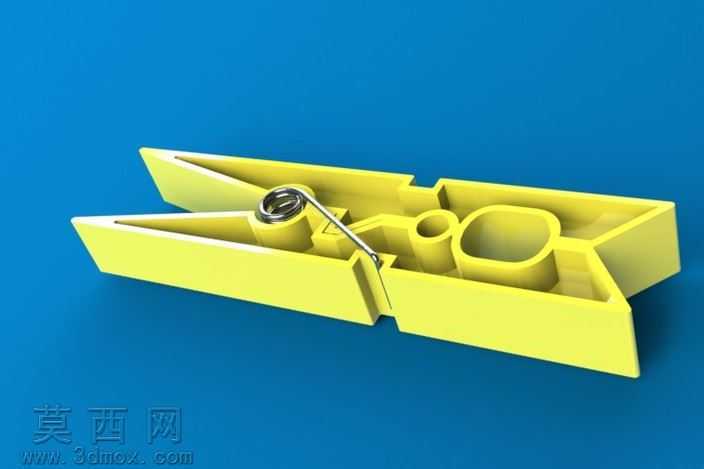

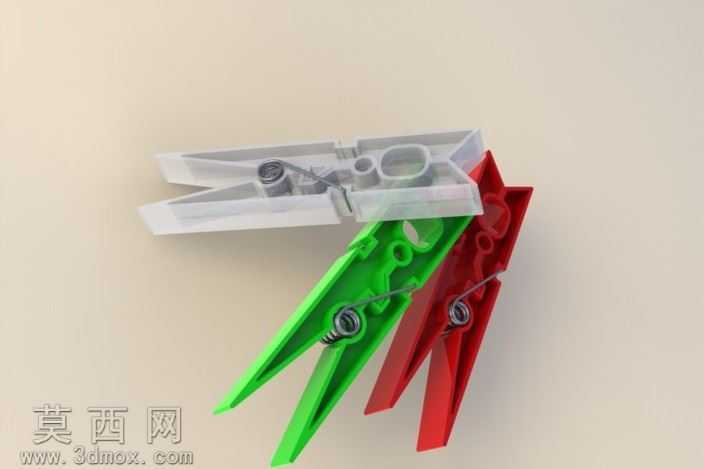

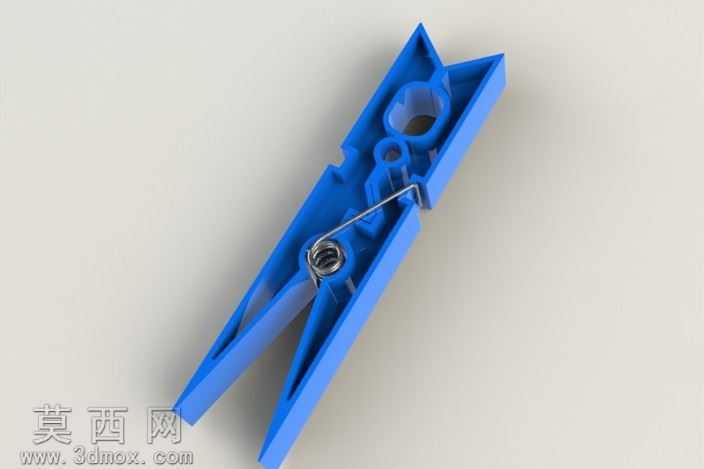

本次建模的塑料弹簧衣夹，是日常高频使用的小型夹持类日用品，整体采用对称式夹体搭配扭转弹簧的经典结构，建模过程中需要重点处理夹体的曲面过渡、弹簧安装位的配合精度以及铰接结构的间隙预留。首先在三维建模软件中绘制夹体的主体轮廓草图，先勾勒出夹身的长条形夹持臂轮廓，夹持端做收窄的尖角处理来提升夹持压强，按压端做加宽的圆弧过渡来优化按压手感，同时在夹身中段预留弹簧安装的卡槽与铰接轴的安装孔位，这里需要精准计算两个半夹的铰接轴同轴度，避免装配后出现开合卡滞的问题。建模时夹体的边缘全部做R0.5-R1mm的圆角处理，既符合注塑件的脱模工艺要求，也能避免使用时的锐边划伤问题。扭转弹簧部分单独建模，按照标准扭转弹簧的参数绘制簧圈、两端伸出的卡脚，确保卡脚能够精准卡入两个半夹对应的卡槽内，装配后弹簧的预紧力参数需要反复调试，既保证夹持衣物时的夹紧力足够，不会轻易脱落，也保证按压开合时的手感适中，不会过于费力。材质渲染阶段，分别为三个衣夹赋予半透明磨砂PP材质、亮面绿色PP材质、亮面红色PP材质，还原不同配色塑料衣夹的真实质感，半透明材质需要调整折射参数与磨砂粗糙度，模拟普通透明塑料夹的朦胧透光效果，彩色塑料件则调整基础色饱和度与表面光泽度，还原注塑件的亮面质感，弹簧部分赋予镀锌金属材质，添加细微的金属磨砂纹理提升真实感。场景搭建采用浅米色哑光背景，搭配柔和的漫射光照，突出衣夹本身的结构与材质细节，同时在夹体表面添加极细微的注塑纹理，避免塑料材质过于塑料感失真。设计过程中看似结构简单的小型日用品，实则需要兼顾功能实用性、注塑工艺可行性、使用手感多个维度，比如夹体内侧的夹持面需要添加细微的防滑齿纹，提升与织物之间的摩擦力，铰接位置的间隙需要控制在0.1-0.2mm之间，既保证开合顺畅，又不会出现过大的晃动间隙，弹簧的簧圈直径、线径、有效圈数都需要匹配夹体的尺寸，确保整体结构紧凑耐用。
