乐高积木用白色离合器母件结构

　　日常接触的拼插积木传动组里，这类离合母件是动力传递路径上的核心衔接零件，主要承担扭矩过载保护、动力通断切换的作用，在积木搭建的差速结构、可动关节、传动切换模组里都有广泛应用，很多带档位切换、过载卸力的积木机械组，都要靠这类零件实现动力的可控传递，避免硬连接状态下扭矩过大损坏积木齿组或者驱动电机。从实际使用场景来看，这类零件既可以用在静态积木的可动关节里，提供分段式的阻尼定位手感，让搭建的可动结构能停在指定角度，也可以用在电动积木的传动链路里，当输出端负载超过设定阈值时，母件和配合的公件之间会产生相对打滑，切断动力传递路径，保护整个传动链的齿形零件不会因为过载崩齿，也能避免驱动电机堵转烧毁。

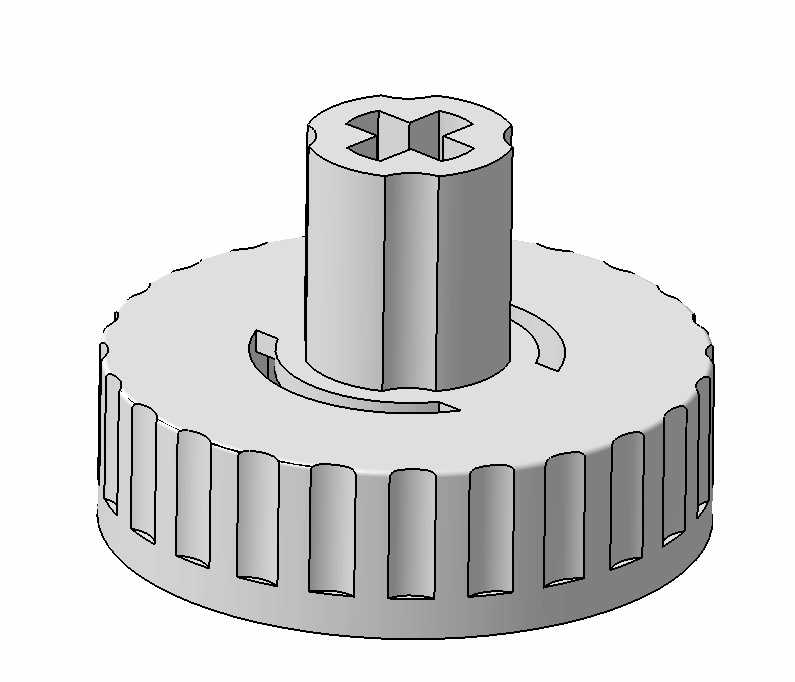

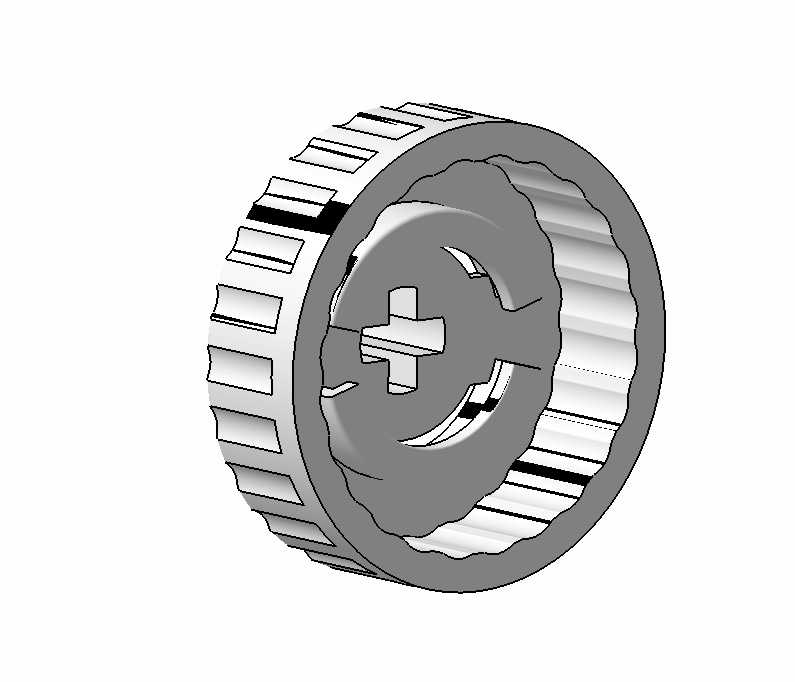

　　从结构设计层面拆解，这个零件的主体分为上下两个功能区段，下部是带周向竖纹的圆盘基座，外圈的竖纹结构一方面是为了手动调节时增加手指接触的摩擦力，方便徒手转动调整离合的啮合位置，另一方面竖纹的凹槽也可以作为辅助定位结构，和周边搭建的积木块形成卡位，限制零件的轴向窜动；圆盘上表面开有两段对称的弧形卡槽，这个卡槽是和配合的离合公件上的凸爪匹配的，当公件凸爪卡入卡槽时，两者处于啮合状态，可传递额定范围内的扭矩，当负载超过卡槽能提供的卡合摩擦力时，凸爪会顺着弧形卡槽的导向滑出，产生相对转动实现卸力。上部的圆柱凸台是零件的核心连接区段，凸台中心开有十字形的通孔，这个孔是和积木标准十字轴配合的安装位，公差控制严格，既能保证十字轴插入后不会松旷晃动，传递扭矩时没有虚位，又能保证轴插装时的顺畅度，不会出现过紧插装费力或者过松容易松脱的问题；圆柱凸台的外壁做了等分的平面切边，不是整圆结构，这个设计一方面是减轻零件自身重量，减少注塑成型时的缩痕风险，另一方面切边形成的平面可以和周边的积木限位块配合，限制凸台的周向转动余量，避免离合打滑时转动角度过大导致结构脱开。

　　从安装边界来看，这个零件的下部圆盘直径、上部凸台高度都严格遵循积木的标准模数尺寸，圆盘的厚度和凸台的伸出长度都匹配标准积木的单位高度，安装时下部圆盘的底面要贴合搭建的基础积木梁表面，中心十字孔要和梁上的安装孔同轴对齐，插入十字轴后，凸台的顶面不能高出上层积木的安装平面，避免和上层搭建的零件产生干涉；周向的安装空间要预留出至少一个积木单位的余量，保证外圈竖纹结构不会和周边积木块摩擦，手动调节时能顺畅转动，同时圆盘上的弧形卡槽上方不能有遮挡结构，保证配合的离合公件凸爪能顺利卡入和滑出卡槽。设计这类零件的时候，首先要明确额定传递扭矩的阈值，这个阈值决定了弧形卡槽的深度、凸爪和卡槽的接触角度，卡槽过深会导致离合打滑的触发扭矩过大，起不到过载保护的作用，卡槽过浅则会导致正常传动时容易打滑，动力传递效率低；其次要严格匹配积木的标准安装公差，十字孔的尺寸精度、各部分结构的位置度都要控制在合理范围内，保证和现有标准积木零件的互换性，不会出现插装不上或者配合松旷的问题；另外还要考虑注塑成型的工艺性，所有结构的壁厚要尽量均匀，避免出现壁厚差过大导致的成型缩孔、翘曲问题，棱角位置要做微小的倒角处理，既方便零件从模具中顶出，也能避免锐边划伤使用者，同时插装时也能起到导向作用，提升拼插的手感。实际选型使用的时候，要根据传动链路的最大传递扭矩选择对应卡槽深度的离合件，安装时要保证配合的公件和母件同轴度偏差在允许范围内，偏斜安装会导致卡槽和凸爪的接触面积变小，触发打滑的扭矩低于设计值，出现正常传动时频繁打滑的问题，同时轴向的压紧力也要控制在合理范围，压力过大会导致凸爪和卡槽的摩擦力过大，过载时无法顺利打滑，失去过载保护的作用，压力过小则会导致啮合状态下虚位过大，传动精度下降。
