手摇式齿轮传动手动钻具结构设计

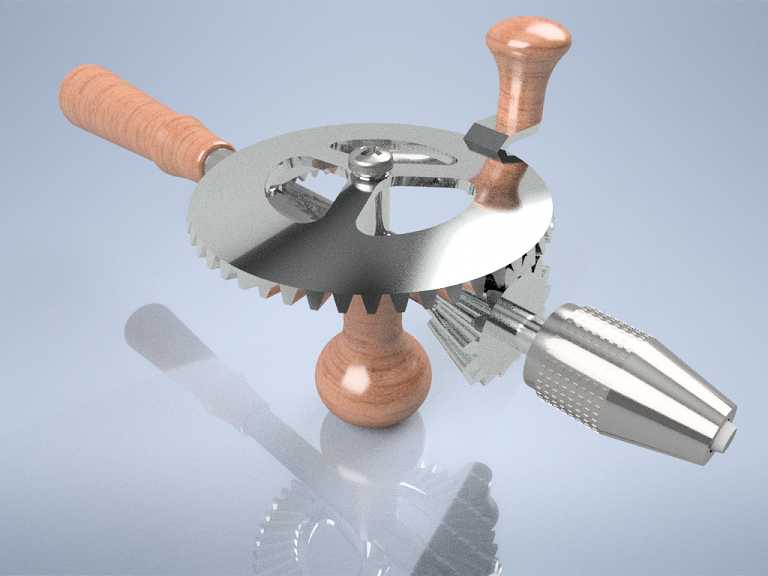

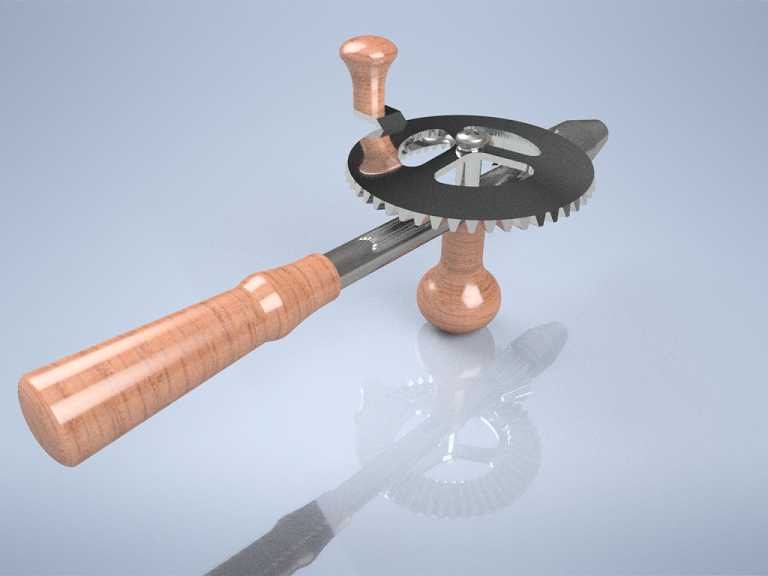

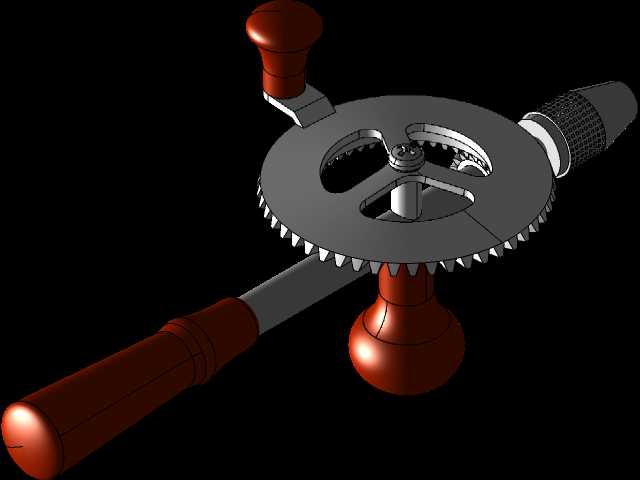

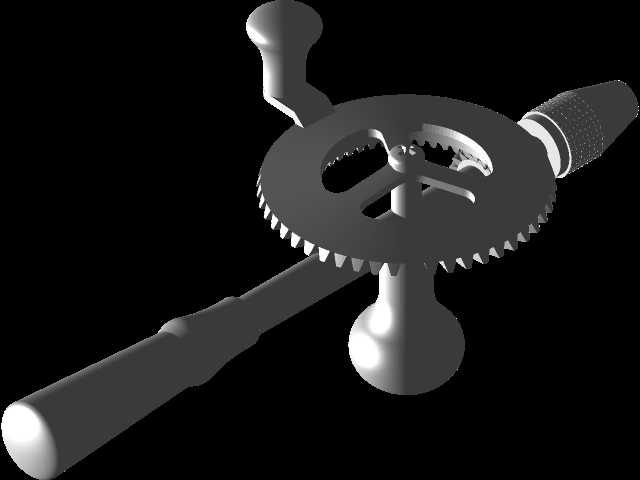

　　这款手动操作的手摇钻具，核心采用锥齿轮换向传动结构，将摇柄输入的圆周旋转运动，通过90度正交啮合的伞形齿轮组完成动力转向，最终输出至钻夹头端，实现无需外接动力源的手动钻削作业，在无供电的野外作业场景、木工精细加工场景、小型手工修配场景中都有稳定的应用空间，尤其适合对薄木板、软质金属、塑料件进行小直径孔位加工，作业过程中转速可通过手摇速率灵活控制，不会出现电动工具高速进给导致的工件烧蚀、孔位崩边问题。从结构设计逻辑来看，整体采用对称式受力布局，主握持手柄沿钻削进给方向同轴布置，操作时握持该手柄施加轴向进给力，可保证钻尖与待加工孔位的同轴度，避免钻削过程中出现偏斜、断钻的问题；摇柄端设置独立的木质握持旋钮，

　　摇臂回转半径经过人体工程学匹配，单手握持转动时手腕无需过度弯折，长时间作业的疲劳度更低；顶部的辅助支撑握柄垂直于主手柄布置，在加工硬度稍高的工件时，可由另一只手向下按压该握柄，增大轴向进给力，同时提升整机的稳定性，避免齿轮啮合过程中出现整机晃动的问题。传动端的大直径伞齿轮采用辐板式结构，在保证轮齿啮合强度的前提下尽可能降低转动惯量，手摇启动时没有明显的滞重感，齿轮啮合间隙控制在合理范围内，转动过程中不会出现明显的回程空程，钻削时的动力传递更直接；与输出轴固连的小锥齿轮与大齿轮保持恒定啮合比，摇柄转动一圈对应的钻夹头转速经过传动比匹配，兼顾了转动手感与钻削线速度需求，针对木材、软铝这类常见加工材质，

　　对应的线速度区间刚好匹配手动摇动的常规速率，无需额外调整变速结构。整机的金属结构件均采用圆滑过渡设计，所有棱边都做了倒钝处理，操作过程中不会划伤手部；木质握持部件采用纺锤形流线外形，表面做光滑打磨处理，握持时贴合手掌轮廓，即使手心出汗也能保持足够的摩擦力，不会出现打滑脱手的问题。从安装边界尺寸来看，整机沿主手柄方向的总长度适配成年人单手握持的跨度，最大回转直径不超过常规手动工具的收纳尺寸，可直接放入普通工具包中携带，不需要额外的专用收纳容器；钻夹头端采用通用的标准夹持接口，可适配常规规格的直柄麻花钻、木工钻，不需要定制专用的钻具配件，日常使用的耗材替换成本极低。在实际作业过程中，这款工具不需要外接电源、气源，不存在线缆牵绊的问题，

　　在高空作业、狭小空间作业、户外无供电场景下的适配性远高于电动钻具，同时因为没有电机、电池这类电子部件，整机的故障率极低，仅需要定期在齿轮啮合处涂抹润滑脂即可长期保持顺畅的转动状态，维护成本几乎可以忽略。结构设计上充分考虑了手动操作的受力特性，所有受力部件的强度都经过冗余校核，即使施加较大的轴向进给力，也不会出现齿轮断齿、手柄变形的问题；齿轮啮合位置设置了遮挡结构，可避免钻削产生的木屑、金属碎屑进入啮合面，防止碎屑卡滞导致的转动卡涩问题，延长整机的使用寿命。
