乐高65414八角连接积木零件结构

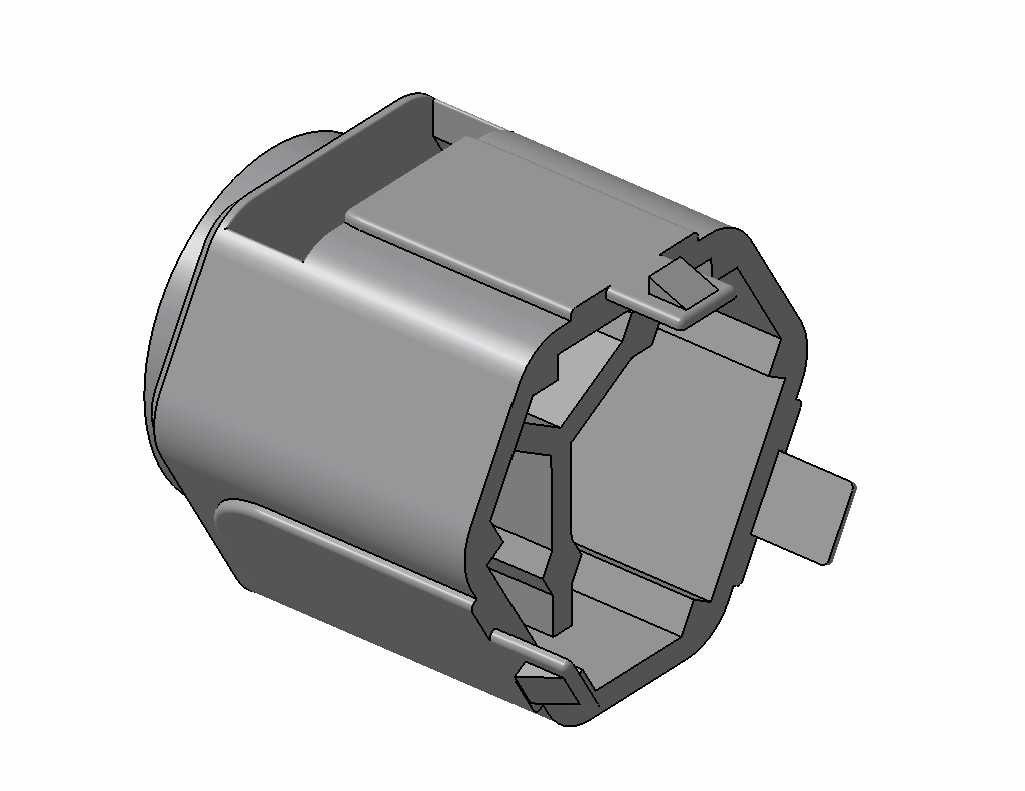

　　这类八角形插接积木零件，核心应用场景覆盖模块化玩具拼装、教学用结构搭建实训、小型创意装置快速原型验证多个领域，日常接触最多的是作为乐高拼装体系里的转角连接单元，承担不同方向积木杆件的转接固定作用，在复杂积木造型搭建时，能实现非90度正交方向的结构衔接，弥补标准方形积木只能直角拼接的局限。从实际使用功能来看，这个零件一端是带内凹卡位的八角形中空腔体，另一端是带限位凸台的圆柱插接端，腔体内部做了多道加强筋结构，既可以和同规格的八角积木块实现周向八个角度的卡位固定，也能和标准圆形截面的积木轴实现过盈配合插接，安装时不需要额外辅助连接件，依靠塑料件自身的弹性形变产生的抱紧力就能实现可靠连接，反复拆装多次也不会出现卡位松脱的问题。

　　做这个零件的三维结构设计时，首先要匹配乐高体系的通用安装公差，插接端的外径尺寸要和标准积木孔的内径保持0.1-0.15mm的过盈量，既保证插接时的顺畅度，又要避免装配后出现旷量；八角腔体的内部卡位凸棱尺寸要和对应公头的凹槽尺寸精准匹配，周向八个卡位位置的角度公差要控制在±0.5度以内，保证旋转到任意卡位角度时都能顺畅卡入，不会出现错位卡滞的情况。零件的外壁做了局部减薄的凹槽设计，一方面是减少塑料原料的用量，降低成型时的缩痕风险，另一方面也能在手动拆装时给手指提供更好的施力接触面，避免插拔时打滑。从安装边界来看，这个零件的轴向总长度控制在标准积木单位长度的整数倍，八角腔体的外接圆直径和同系列连接块的外径保持一致，装配到积木结构上之后，

　　外壁不会和相邻位置的其他积木零件产生干涉，不管是作为直线段的中间连接单元，还是作为转角位置的方向转换节点，都能和周边标准积木实现齐平贴合，不会出现突出的棱边影响整体造型的平整度。零件壁厚设计保持均匀，基本维持在1.5mm左右，转角位置都做了R0.3的圆角过渡，避免注塑成型时出现应力集中导致的零件开裂，也能消除拼装时的锐边划伤风险。中空腔体内部的加强筋沿着八角的八个棱边分布，筋的厚度控制在壁厚的0.6倍左右，既提升了整个零件的抗扭、抗弯折强度，避免拼装受力时出现腔体变形导致的连接失效，也不会因为筋位过厚导致注塑表面出现缩印，影响零件的外观质感。端部的小凸台结构是作为周向定位的防呆设计，装配时和对应零件的缺口对齐，

　　就能快速找到正确的装配角度，不需要反复调整对位，能有效提升拼装效率。在实际的积木结构搭建中，这类零件经常被用在框架结构的转角位置、可活动关节的连接位置，比如搭建可转动的机械臂模型、多面体造型的外壳结构时，依靠它的八角卡位特性，可以快速调整连接角度，不需要额外定制特殊角度的连接块，就能实现多样化的造型需求。在教学实训场景中，这类标准化的插接零件也常被用来演示模块化连接结构的设计思路，让学习者直观理解过盈配合、周向卡位、公差匹配这些基础机械结构设计的实际应用，不需要复杂的加工设备，通过简单的插拔装配就能验证不同结构方案的可行性。做这个零件的三维建模时，要重点关注各个配合面的尺寸精度，尤其是卡位凸棱和插接圆柱的同轴度、八角腔体的周向角度分度精度，这些尺寸直接影响最终零件的装配手感和连接可靠性，如果公差控制不当，要么会出现插接过紧难以拆装，要么会出现连接松垮容易散架的问题。另外零件的脱模斜度也要合理设置，所有沿脱模方向的外壁都要做不小于0.5度的斜度，内部筋位的斜度适当加大到1度，保证注塑生产时能顺利脱模，不会出现顶白、拉伤的成型缺陷。
