曲面过渡U型开槽块状功能结构件

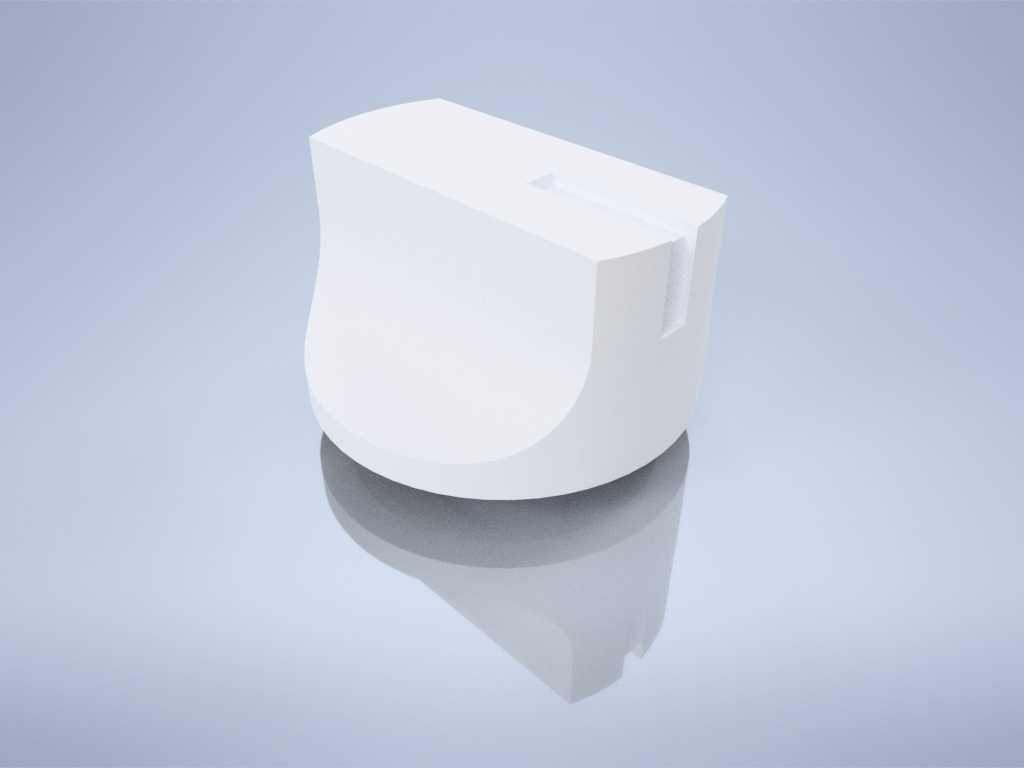

　　平直平面都能保证安装后的位置度，不会因为曲面导致安装偏斜。零件侧面开设的通槽是核心功能结构，槽的宽度做了等宽设计，槽口边缘做了微小的倒角处理，避免装配时槽口割伤装配人员，同时这个槽既可以作为导向槽，让配套的拨杆或者滑块在槽内做直线滑动，也可以作为走线槽，容纳设备内部的细小线材，把线材约束在槽内避免和其他运动部件发生干涉。设计这类零件的时候，首先要确认安装边界的尺寸限制，零件底部的圆弧直径要匹配安装位的开孔或者沉台尺寸，保证零件放入安装位后不会出现晃动，顶部的平直段宽度要大于底部圆弧的最大直径，这样安装时顶部平面可以搭在安装位的台阶面上，不需要额外做支撑结构就能实现轴向定位。槽的位置设计要避开零件的受力薄弱点，日常做非标设备结构设计时，这类带曲面过渡的块状开槽零件，大多用在小型工位的定位、导向或者小型功能模块的承载场景里，比如桌面型小型装配工位的工件承托、轻工设备里的线材导向限位，或是小型检测设备里的传感器安装基座，这类零件不需要承受大吨位载荷，但对曲面顺滑度、开槽的位置精度有明确要求，避免使用过程中出现卡滞、刮擦工件的问题。从结构来看，这个零件下半部分采用大圆弧曲面过渡，没有尖锐棱角，一方面是减少安装时的磕碰风险，另一方面如果是作为接触类零件，曲面结构能更好贴合对应工件的弧面轮廓，不会出现硬接触压伤工件表面的情况；上半部分保留平直块状结构，是为了给顶部安装预留足够的平面基准，不管是锁付安装螺丝还是贴装感应元件，

　　槽的深度不能超过零件整体壁厚的三分之二，避免开槽后零件整体刚性不足，在受侧向力的时候出现断裂变形；曲面和平面衔接的位置要做相切过渡，不能出现棱线，一方面是注塑或者机加工的时候更容易脱模、走刀，减少加工应力集中，另一方面如果零件需要做表面喷砂或者阳极氧化处理，相切过渡的位置不会出现积料或者色差。实际选型适配的时候，要先确认这个零件的安装固定方式，如果是螺丝锁付，要在顶部平直段预留对应规格的沉头孔，沉头孔的深度要保证螺丝锁入后头部不高出零件平面，避免和其他运动部件发生碰撞；如果是粘接固定，要把底部圆弧面的粗糙度控制在合理范围，太光滑会导致粘接强度不足，太粗糙又会出现粘接缝隙积灰的问题。另外这个零件的整体高度要匹配对应工位的操作高度，

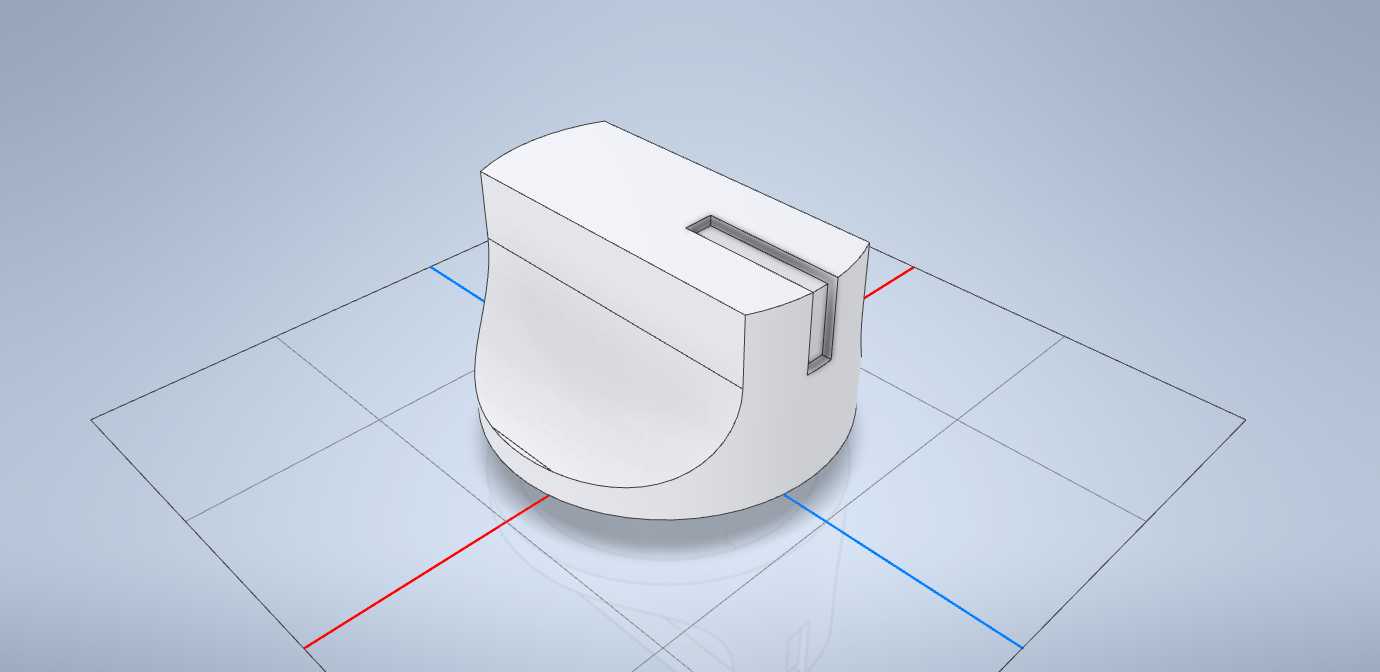

　　比如作为工件承托块的时候，零件顶面的高度要和输送线的工作面高度齐平，保证工件从输送线移动到承托块上的时候不会出现卡顿；作为导向块使用的时候，槽的中心高度要和配套运动件的中心高度一致，避免滑动的时候出现别劲的情况，长期使用导致槽壁磨损不均匀。做三维建模的时候，这类曲面和平面结合的零件，要优先画好整体的轮廓草图，先做出底部的圆弧拉伸实体，再叠加顶部的方块结构，合并实体后做相切过渡的圆角，最后再切除侧面的通槽，不要先开槽再做圆角，不然很容易出现圆角失败或者实体破损的问题；槽的两个侧壁要保证平行度公差在0.02mm以内，槽底要和零件的安装基准面平行，不然配套的滑块在槽内滑动的时候会出现卡顿。如果是采用3D打印做样件验证，

　　要注意曲面部分的打印层厚设置，层厚太大的话曲面会出现明显的层纹，影响和配合件的接触顺滑度，如果是采用机加工方式生产，曲面部分要用球头刀走等高加工，保证曲面的轮廓度符合要求，槽的侧壁要用立铣刀精修一刀，保证槽宽的尺寸精度。这类零件虽然结构不算复杂，但在小型自动化设备、桌面型工装夹具里的应用频率很高，很多时候整机的运行顺畅度，恰恰是由这类不起眼的小零件的加工精度、安装位置决定的，设计时不能因为零件小就忽略公差配合和结构强度的校核，要结合实际使用场景的受力情况、接触介质、安装空间做针对性的调整，比如在有粉尘的场景下使用，槽的两端要做微小的倒角，方便粉尘从槽内排出，不会积在槽内导致滑块卡滞；在有防静电要求的场景下，零件材质要选用防静电的POM或者ABS，避免静电积累损坏工件。
