重型商用车加强型底盘车架结构设计

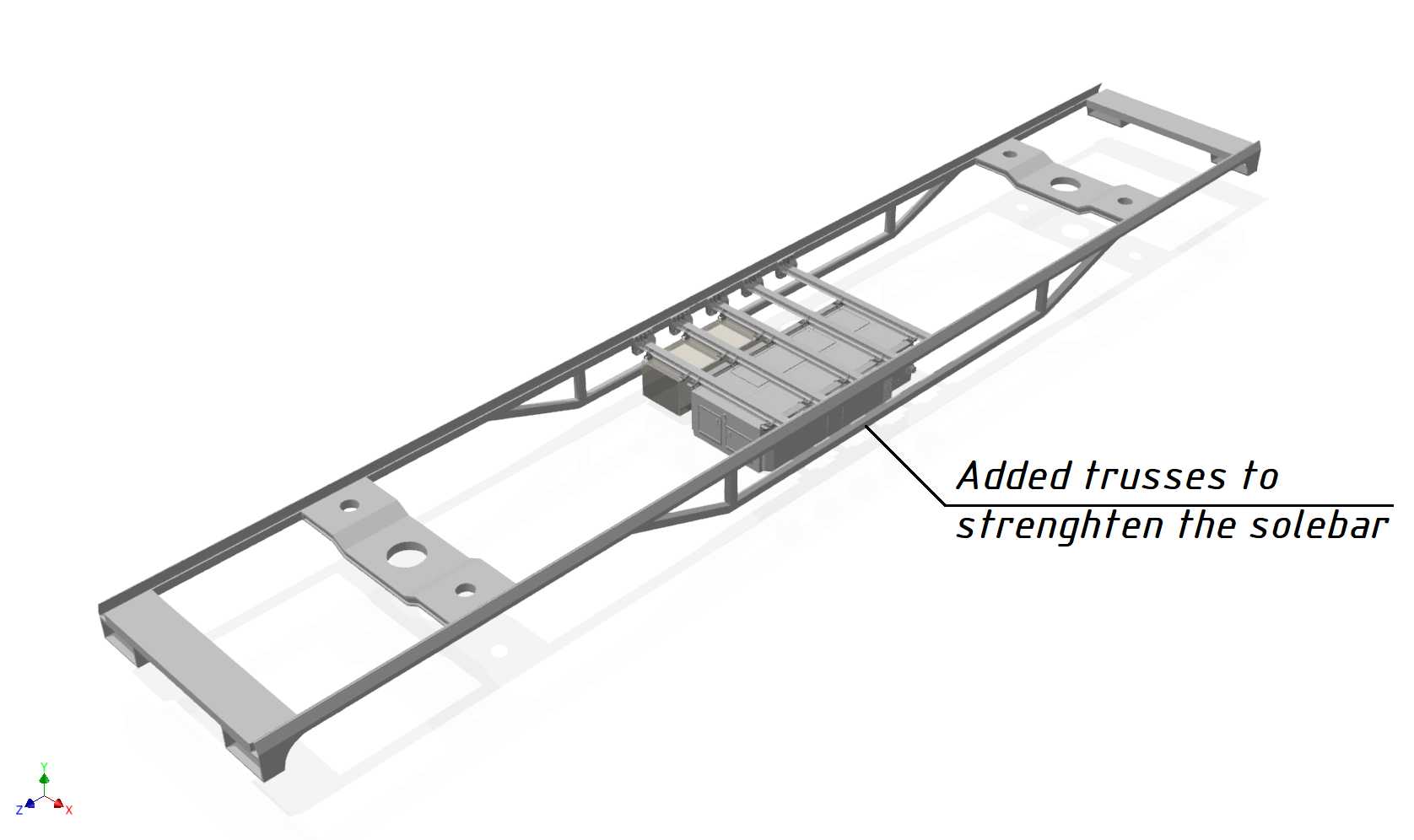

　　在商用车整车结构体系中，底盘车架作为承接全部上装载荷、连接行走系统与动力总成的核心承载基体，其结构刚度与抗扭性能直接决定整车的重载可靠性与复杂路况通行能力。本次呈现的车架结构针对常规量产车架在长期满载颠簸工况下出现的纵梁局部挠曲变形问题做了定向优化，核心改进点是在纵梁中段易产生应力集中的区域增设了一体化焊接的加强桁架结构，通过斜向撑杆将纵梁局部承受的集中载荷分散传递至整个框架截面，有效降低纵梁腹板位置的交变应力幅值，避免长期运营过程中出现的焊缝开裂、纵梁弯折等失效问题。从实际应用场景来看，这类加强型车架主要适配矿区运输、工程作业类重载商用车，这类车辆的运营场景多为非铺装路面，

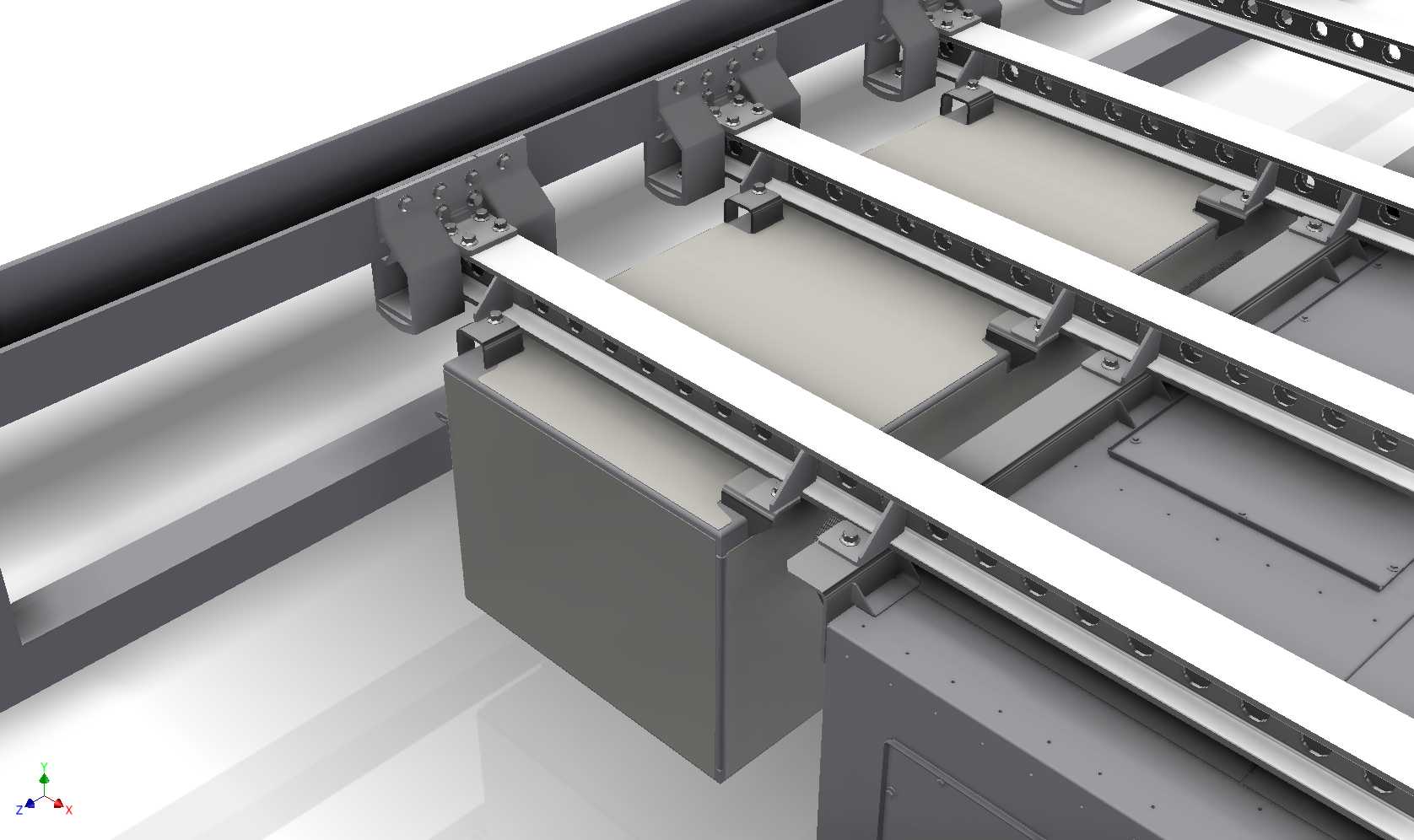

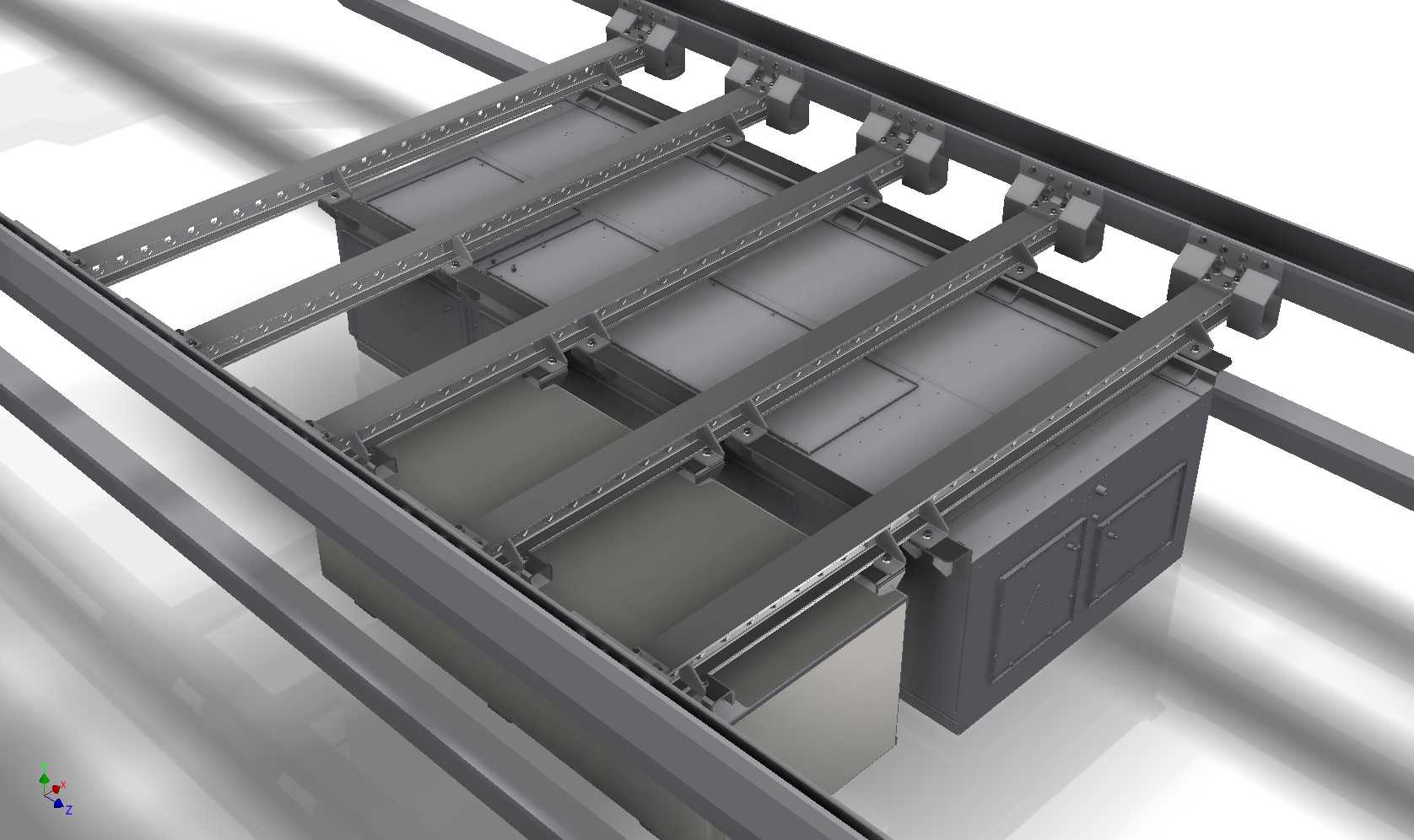

　　行驶过程中车轮跳动带来的冲击载荷会通过悬架支座直接传递至车架纵梁，常规无加强结构的车架在累计运营一定里程后，纵梁对应悬架安装位的位置容易出现疲劳变形，增设的桁架结构恰好覆盖了悬架安装支座到动力总成安装位之间的应力集中区段，斜撑的排布角度经过载荷路径优化，能够将垂直方向的冲击载荷分解为沿桁架杆件的轴向力，充分利用型材轴向承载能力强的特性，在不额外增加过多整备质量的前提下大幅提升车架整体抗扭刚度。从结构设计逻辑来看，整个车架采用边梁式框架布局，两根主纵梁采用冲压成型的槽型截面，纵梁上预留的标准化安装孔位可适配不同规格的动力总成、悬架系统、上装附件的安装需求，前后端的横梁结构采用变截面设计，既满足前端散热器、转向机等部件的安装空间要求，

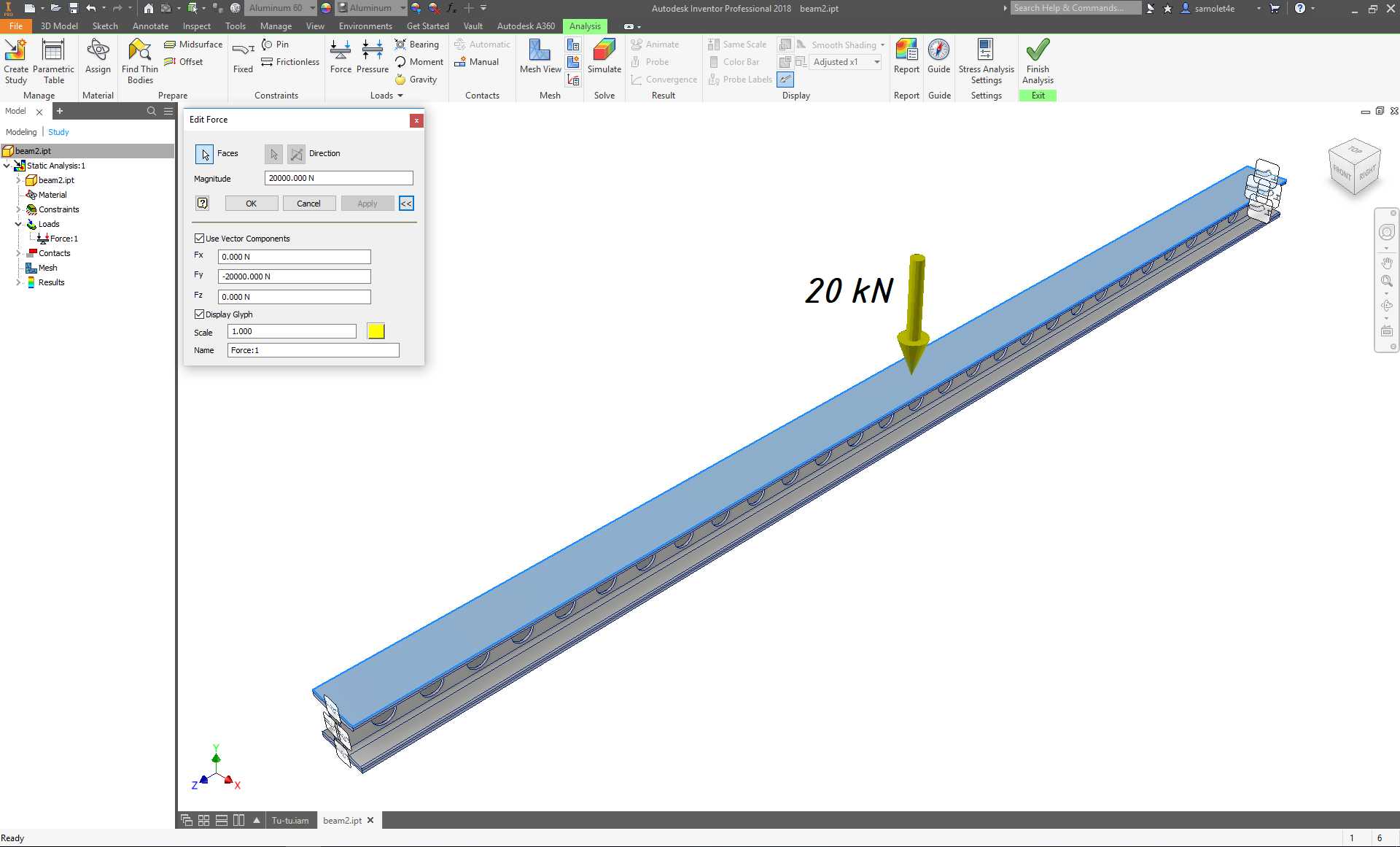

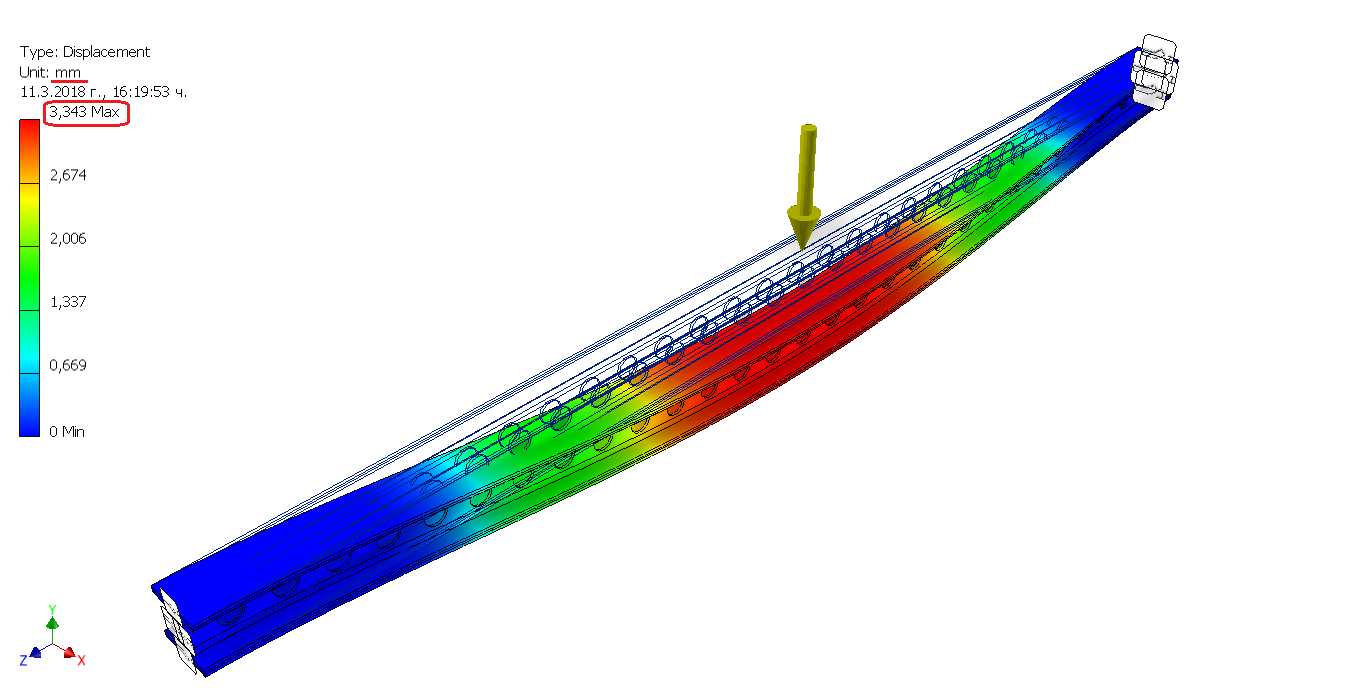

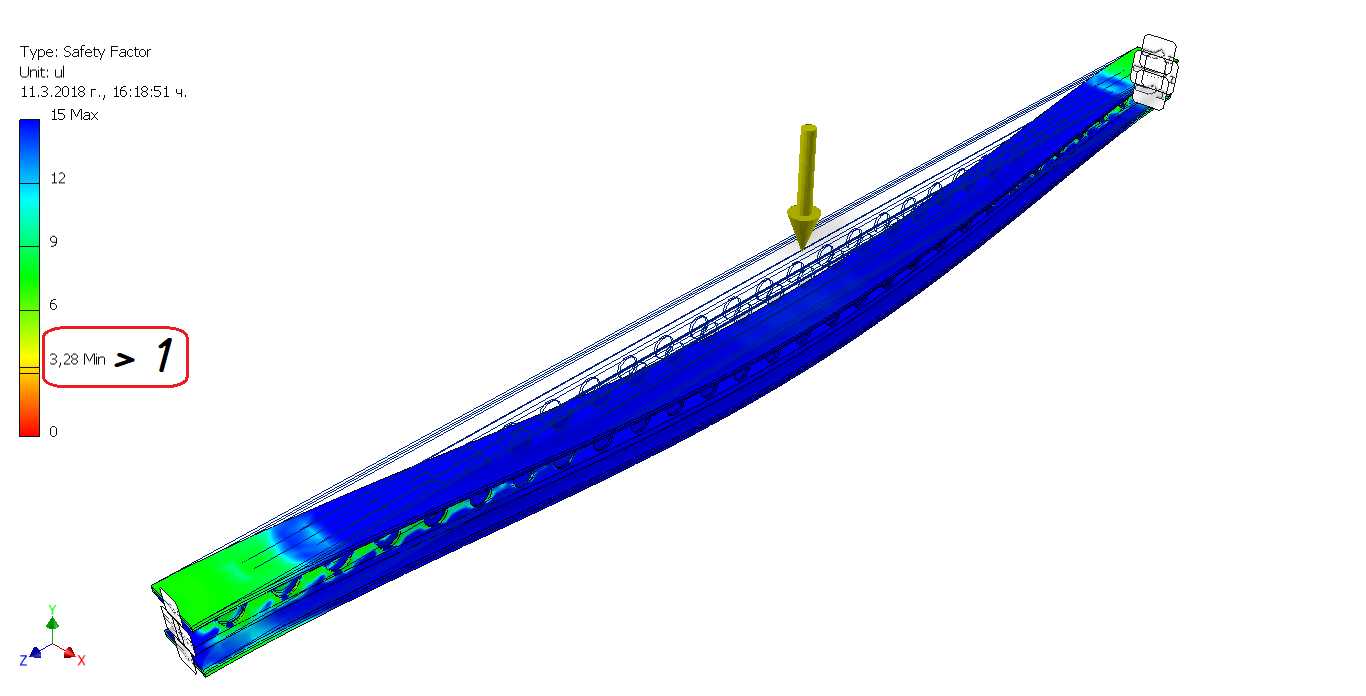

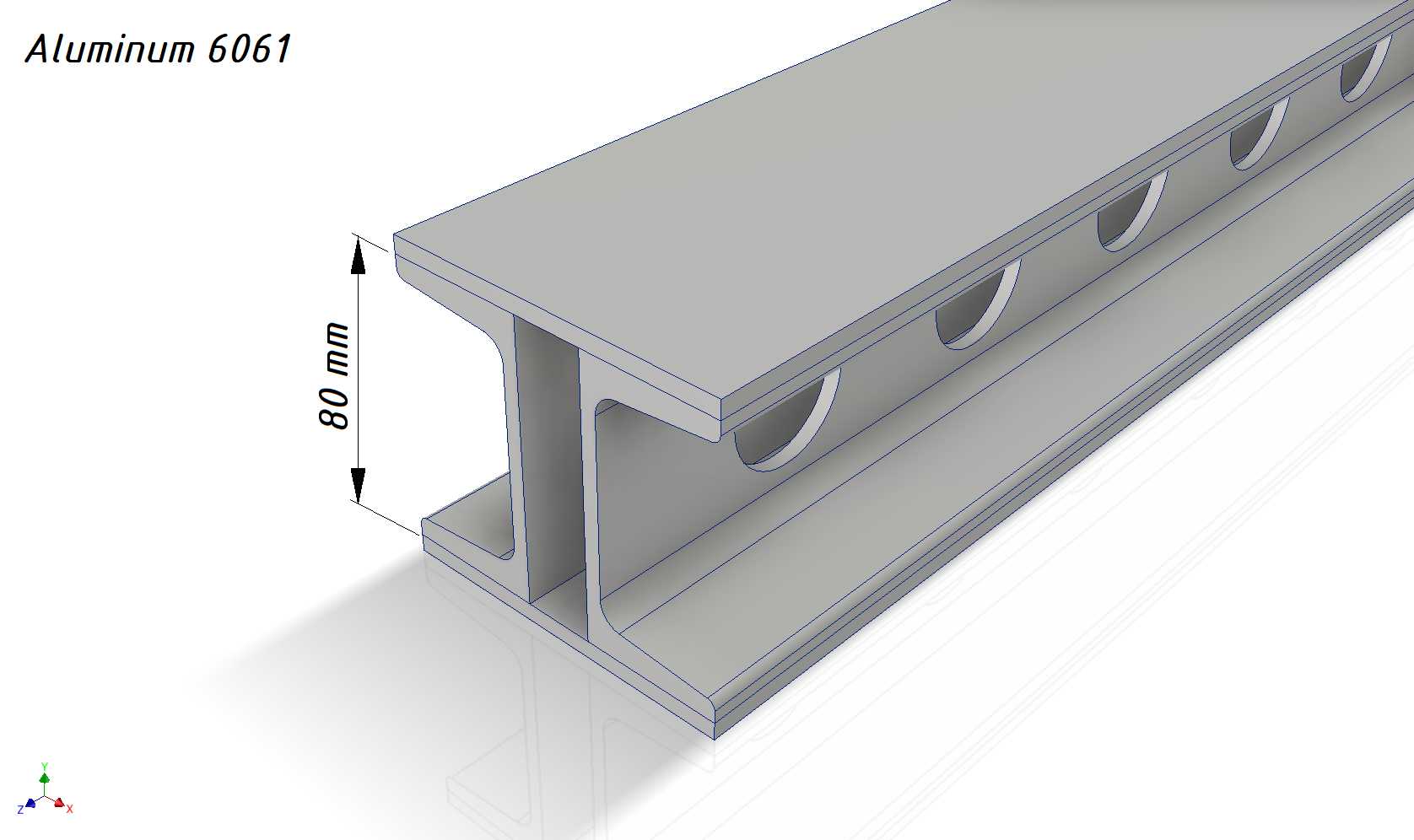

　　也兼顾后端牵引装置、后悬架的安装定位精度。中段增设的加强桁架采用矩形截面型材焊接成型，每根斜撑的连接位置都经过载荷仿真验证，避开了纵梁上原有安装孔位的位置，不会干涉原有管线、附件的布置空间，桁架与纵梁的连接位置采用满焊工艺，焊后做应力释放处理，避免焊接残余应力带来的结构变形问题。从安装边界维度来看，车架整体宽度符合常规重型商用车的轮距匹配要求，纵梁上平面的平面度公差控制在1.2mm/m范围内，能够保证上装货厢与车架连接面的贴合度，避免局部连接螺栓受力过大出现断裂问题；车架前后端的牵引销安装位、悬架支座安装位的位置度公差严格控制在±0.5mm以内，能够保证行走系统装配后四轮定位参数符合设计要求，减少轮胎异常磨损、行驶跑偏等问题的出现。

　　在细节设计上，纵梁上的所有安装孔都采用冲孔后倒角处理，避免孔边应力集中成为疲劳裂纹的起始点，桁架杆件的端部都做了圆弧过渡处理，减少与纵梁连接位置的应力突变，整个车架的表面处理预留了电泳涂装的工艺间隙，能够保证涂装过程中所有结构表面都能形成均匀的防腐层，适应高湿、高盐雾的运营环境。不同于部分改装场景中随意焊接加强筋的处理方式，这款车架的加强桁架排布经过多轮载荷迭代优化，在提升刚度的同时平衡了整备质量的增加幅度，不会因为额外增重过多导致车辆空载油耗上升，桁架结构的内部预留了足够的管线穿行空间，制动管路、电气线束可以沿着桁架杆件内侧排布，既能够利用桁架结构保护管线不受飞石击打，也能让整车底盘的管线布置更加规整，减少管线晃动磨损带来的故障风险。在实际装配适配性上，这款车架可以直接匹配常规重型商用车的前桥、后桥、动力总成悬置的安装尺寸，不需要对周边配套部件做额外改型，能够直接替换原有常规车架用于车辆的重载升级改装，也可以作为全新车型开发的底盘承载基础，通过调整纵梁长度、桁架覆盖范围适配不同轴距、不同载重等级的车型需求。
