乐高十字轴连接件结构设计方案

　　这类十字轴类连接件是积木拼装体系里核心的传动与定位构件，日常在各类积木拼装的机械组套件、教育类机械搭建场景中应用极广，不管是做小型传动机构的扭矩传递，还是多块积木构件之间的轴向定位，都靠这类零件实现稳定的结构衔接。从实际使用场景来看，这类零件既要满足手动拼装时的插拔顺畅度要求，又要保证拼装完成后在承受径向载荷、传递小幅扭矩时不会出现松脱、打滑的问题，很多教育场景下的机械原理演示装置，比如简易齿轮传动组、连杆抬升机构，都会大量用到这类十字轴作为核心的轴类连接件。

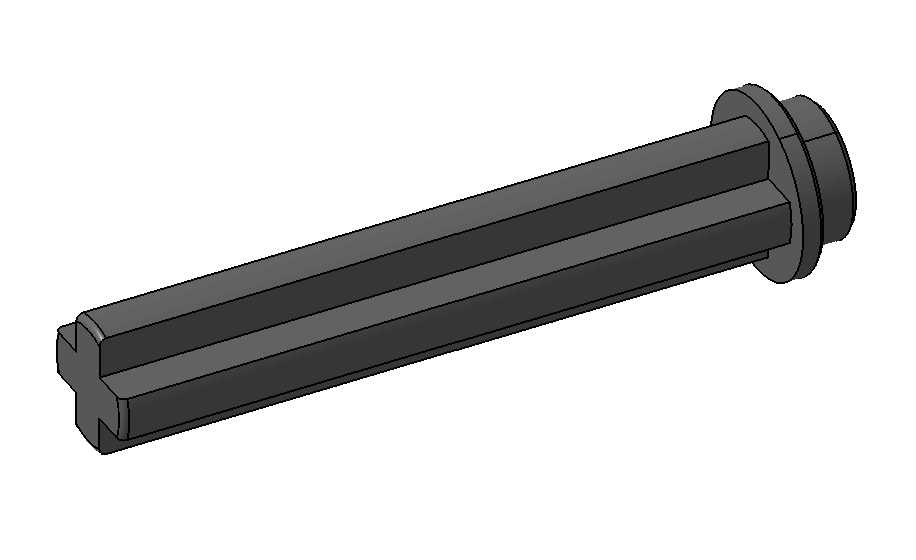

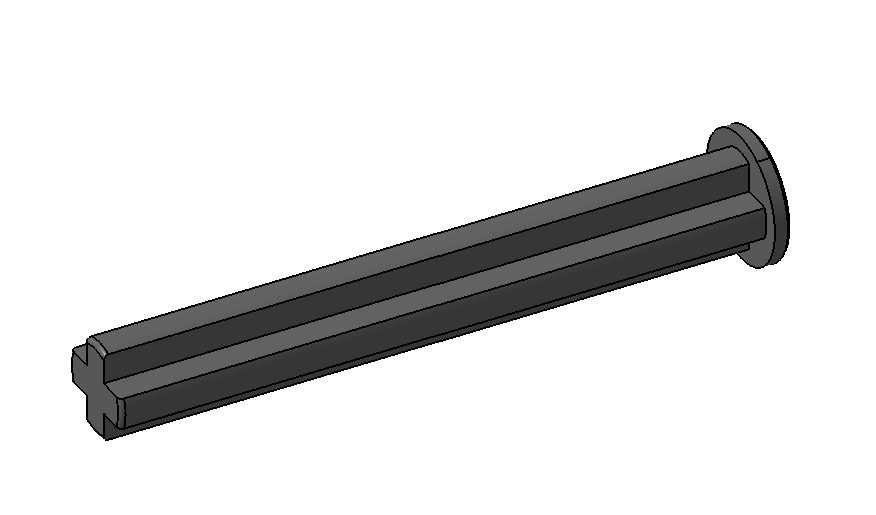

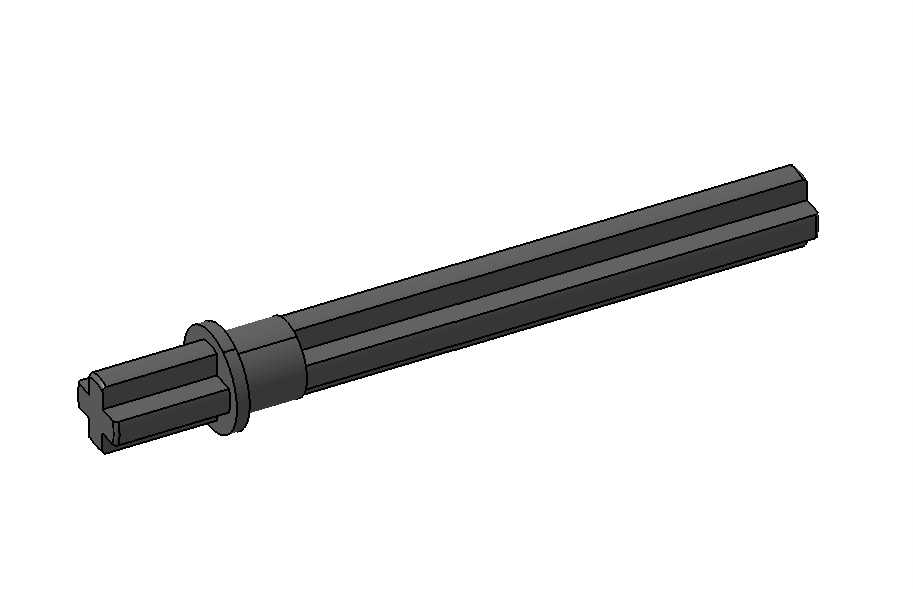

　　从结构设计逻辑来看，零件一端的圆盘式挡边是核心的轴向定位结构，挡边的直径要大于积木块上十字轴孔的内切圆直径，保证轴件插入轴孔后挡边能完全贴合积木端面，不会出现轴件整体穿过轴孔的错位问题，挡边的厚度控制也需要兼顾结构强度和拼装空间，过厚会挤占相邻积木的安装间隙，导致拼装后构件之间出现不必要的缝隙，过薄则会在频繁插拔或者承受轴向推力时出现挡边断裂的问题。轴身部分的十字形截面是整个零件的功能核心，四个凸起的棱边尺寸需要和标准积木十字孔的凹槽尺寸做精准的公差配合，既要保证插入时不需要过大的按压力，适合青少年手动操作，又要保证棱边和孔槽之间有足够的接触摩擦力，传递扭矩时不会出现棱边打滑、轴件空转的情况。轴身的长度设计需要匹配常用积木块的厚度模数，保证轴件穿过不同层数的积木块之后，露出的长度刚好可以适配后续的传动零件安装，比如齿轮、摇臂这类带十字孔的配件，不会因为轴长过长出现零件窜动，也不会因为轴长过短导致配件无法完全卡合固定。

　　轴身末端的十字导向结构做了微小的倒角处理，这个细节设计是为了降低拼装时的对准难度，使用者不需要完全精准对准十字孔的角度，靠末端的倒角导向就能顺利把轴件滑入孔位，大幅降低低龄使用者的拼装门槛。整个零件的棱边都做了极小的圆角过渡，避免尖锐的边角在拼装过程中划伤手指，同时也能减少零件在插拔过程中对积木孔位内壁的磨损，延长整套积木构件的使用寿命。从安装边界来看，这类轴件完全适配标准积木的安装孔位体系，安装时不需要额外的紧固件，靠十字截面的过盈配合就能实现固定，拆卸时也只需要从挡边一侧轻轻推出即可，不需要借助额外工具，完全符合积木类拼装配件快装快拆的使用需求。

　　在结构强度设计上，整个零件采用等截面的轴身结构，没有多余的应力集中缺口，十字形的截面结构相比同直径的圆轴，在相同材料用量下拥有更好的抗扭性能，传递扭矩时四个棱边均匀受力，不会出现局部应力过大导致的轴身扭曲变形问题，哪怕是在做带负载的机械传动演示，比如带动小型抬升机构、齿轮减速组运转，这类轴件也能稳定传递扭矩，不会出现变形失效的情况。轴身的表面没有多余的卡扣或者凸起结构，保证轴件可以在十字孔内做小幅的轴向滑动调整，方便使用者根据搭建需求调整轴上零件的安装位置，适配不同的搭建结构尺寸。很多人在搭建复杂积木机械结构时，会忽略这类轴件的公差匹配问题，实际上十字棱边的尺寸公差如果控制不到位，要么会出现插拔过紧、拼装费力的问题，要么会出现间隙过大、传动松垮的情况，设计时需要针对不同的使用场景调整配合公差，面向低龄用户的套装会适当减小过盈量，保证拼装手感顺畅，面向机械组类的高阶套装则会适当增加过盈量，保证大负载传动下的结构稳定性。
