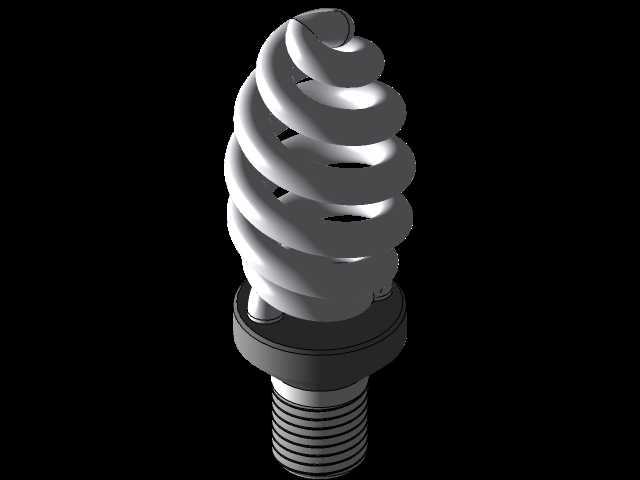

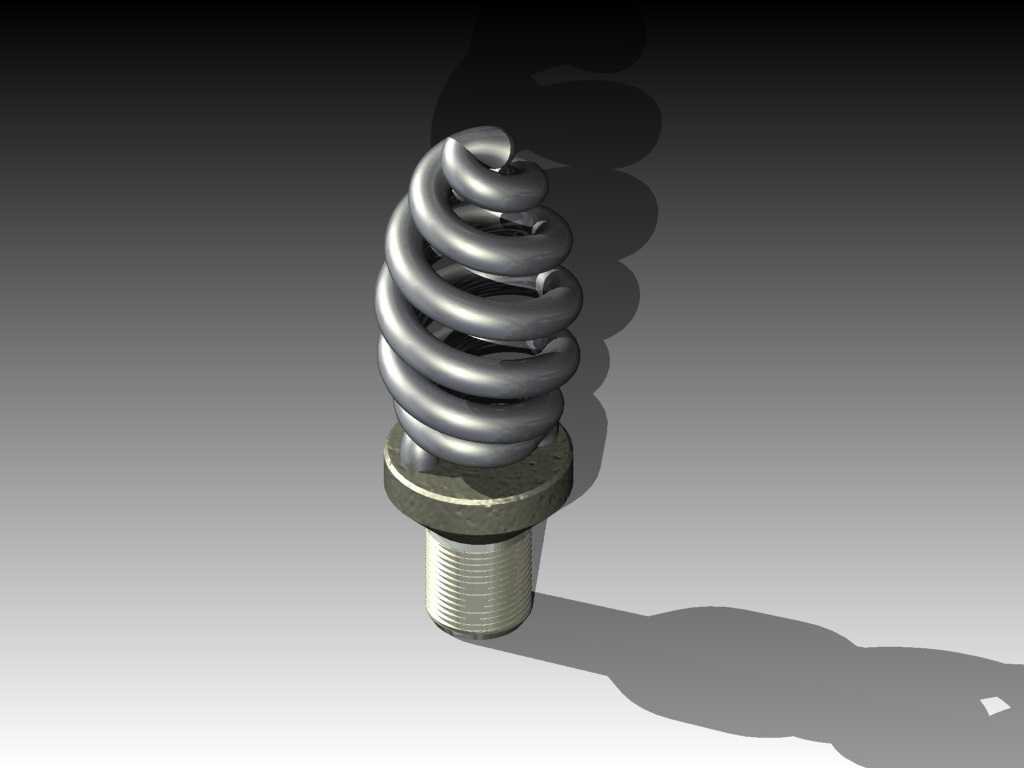

螺旋型爱迪生E27螺口电灯泡结构设计

　　日常照明场景里，螺旋型节能灯泡是替换传统白炽灯的核心部件，这款带E27通用螺口的螺旋灯泡结构，适配国内绝大多数民用、商用照明灯座，不管是家庭室内顶灯、壁灯，还是办公区域的格栅灯、工矿辅助照明点位，只要匹配E27螺口安装规格都能直接适配，不需要额外做转接结构调整。从结构功能来看，整个灯泡分为三个核心功能段：底部的E27螺口段是安装与导电的核心载体，螺纹牙型完全遵循通用螺口灯座的配合公差，拧入灯座后既能实现机械固定，又能通过螺口顶端、侧面的接触点完成电路导通，安装时的拧入深度控制在标准范围内，不会出现过盈卡滞或者接触不良的问题；中间的绝缘基座段采用锥台过渡结构，一方面隔开螺口导电部分与上部发光段，避免爬电距离不足带来的安全隐患，

　　另一方面承接上部螺旋发光体的重量，保证整灯安装后的结构强度，哪怕遇到轻微的运输震动、安装时的侧向受力，也不会出现发光段与基座断裂分离的情况；上部的螺旋发光段采用连续螺旋盘绕结构，相比传统U型节能灯管，在相同的纵向安装空间里，螺旋结构能排布更长的发光管体，有效提升发光效率，同时螺旋的盘绕间距经过合理排布，不会出现管体之间互相遮挡光线的问题，整灯的发光角度能覆盖接近300度的范围，满足常规空间的泛光照明需求。做这款结构建模的时候，首先要卡死的是安装边界尺寸，E27螺口的大径、小径、螺距都严格匹配通用灯座的配合要求，螺口顶端的绝缘触点突出高度控制在标准区间，保证拧入灯座后能可靠接触导电弹片，同时不会因为突出过多导致安装时顶坏灯座内部结构。

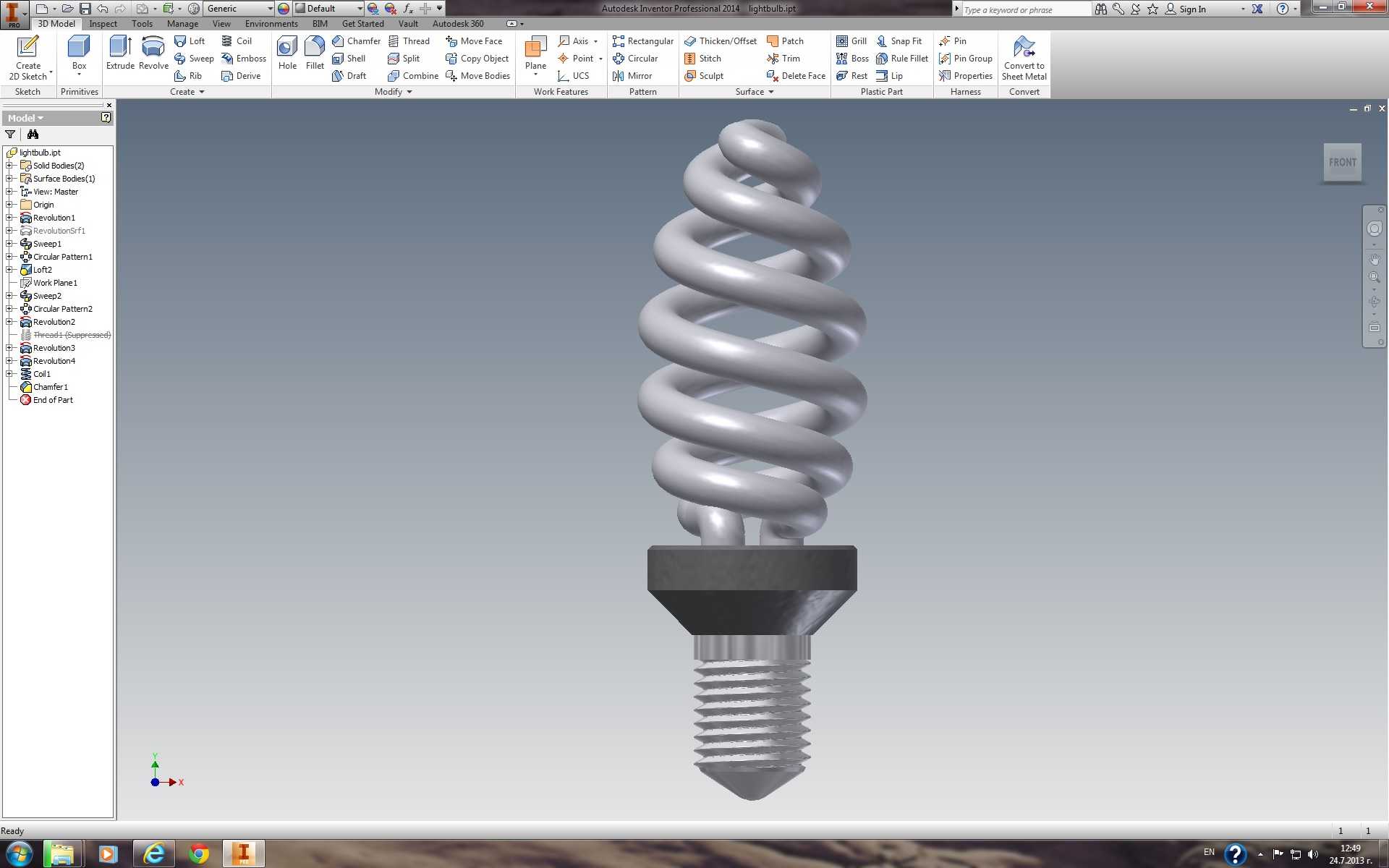

　　中间锥台基座的最大外径比螺口大径略宽，刚好能卡在灯座的安装端面，起到安装限位的作用，避免拧入过深导致螺口末端挤压灯座内部的接线部件。上部螺旋管的盘绕外径控制在合理范围，不会因为直径过大导致无法装入常规尺寸的灯罩，螺旋的总高度也适配常见灯泡的外罩尺寸，不管是球形灯罩、柱形灯罩都能顺利装入。建模过程中处理螺旋特征的时候，要注意螺旋线的起始端与基座的衔接过渡，不能出现特征突变的锐角，不然实际开模生产的时候会出现应力集中，导致管体根部容易断裂，螺旋收尾端也要做平滑收头，避免尖锐边角在装配、运输过程中划伤操作人员。另外整个结构的重心落在螺口的中心轴线上，安装到灯座后不会出现偏心歪斜的情况，长期使用也不会因为重心偏移导致灯座受力不均出现松动。

　　从实际应用的角度来说，这款结构可以直接作为节能灯、LED球泡的结构设计参考，做结构改型的时候只需要替换上部发光段的内部结构，底部的螺口、基座部分可以直接通用，能大幅缩短同系列不同功率灯泡的开发周期，不需要重复做安装接口的适配验证。做结构校验的时候，要重点确认螺口与灯座的配合公差，螺旋管的壁厚是否满足生产工艺要求，基座与螺口、螺旋段的连接强度是否能满足跌落测试的标准，还有整灯的外形尺寸是否符合相关照明产品的外形规范，避免出现安装干涉的问题。
