带轴位移补偿功能的刚性联轴器结构

　　在各类工业传动系统的轴系布局中，两轴端的对中偏差始终是结构设计阶段需要重点考量的问题，加工误差、安装累积公差、运行负载下的机架形变、轴承游隙带来的轴端窜动，都会让理论上的绝对同轴度无法实现，这类偏差如果得不到合理补偿，会在轴系内部产生极大的附加载荷，加剧轴承磨损、引发轴系振动，甚至直接造成轴件疲劳断裂。这类带轴位移补偿能力的刚性联轴器，正是针对这类工况开发的传动连接部件，和弹性联轴器依靠弹性元件形变补偿偏差的原理不同，它通过中间滑块与两侧半联轴器的嵌合结构实现位移补偿，不存在弹性元件老化、蠕变、受温度影响性能衰减的问题，在重载、高温、有油污的工业场景下可靠性表现更突出。

　　从实际应用场景来看，这类联轴器常被用在中小型功率的传动轴系中，比如通用输送设备的驱动端连接、轻工机械的主轴与减速箱输出轴连接、泵类设备的动力传递工位，尤其适合那些轴系对中精度不高、运行过程中存在一定径向位移，但对传动扭转刚度有要求的工位——它不会像弹性联轴器那样在负载突变时出现扭转滞后，能保证传动比的精准，不会因为弹性形变丢转。很多现场运维人员在处理轴系对中偏差超标的改造项目时，也会优先选用这类结构，它允许的径向补偿量比普通凸缘联轴器大很多，不需要刻意把两轴的对中精度调整到极高等级，就能平稳传递转矩，能大幅降低现场安装调试的难度，减少后期运维的校准工作量。

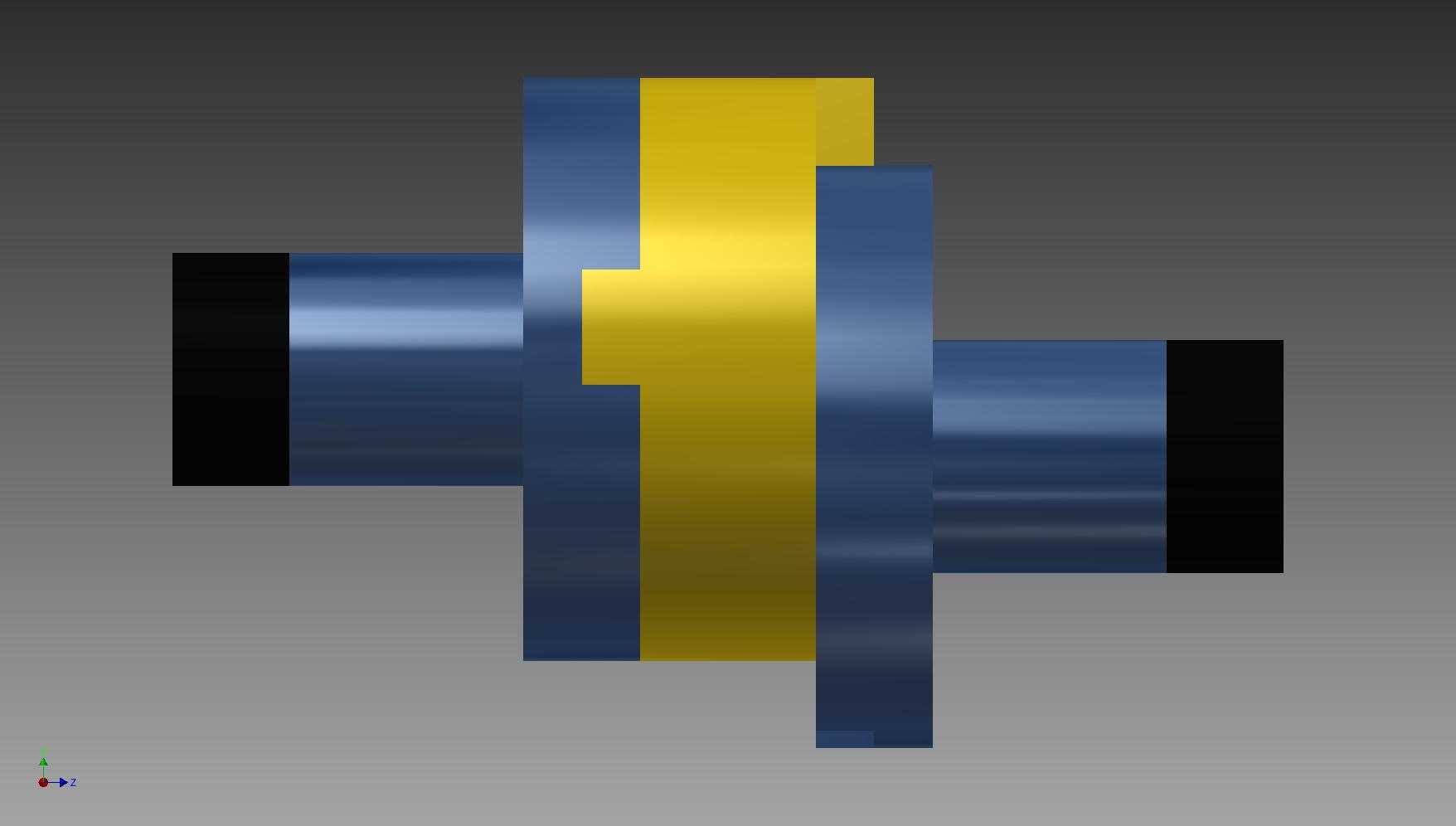

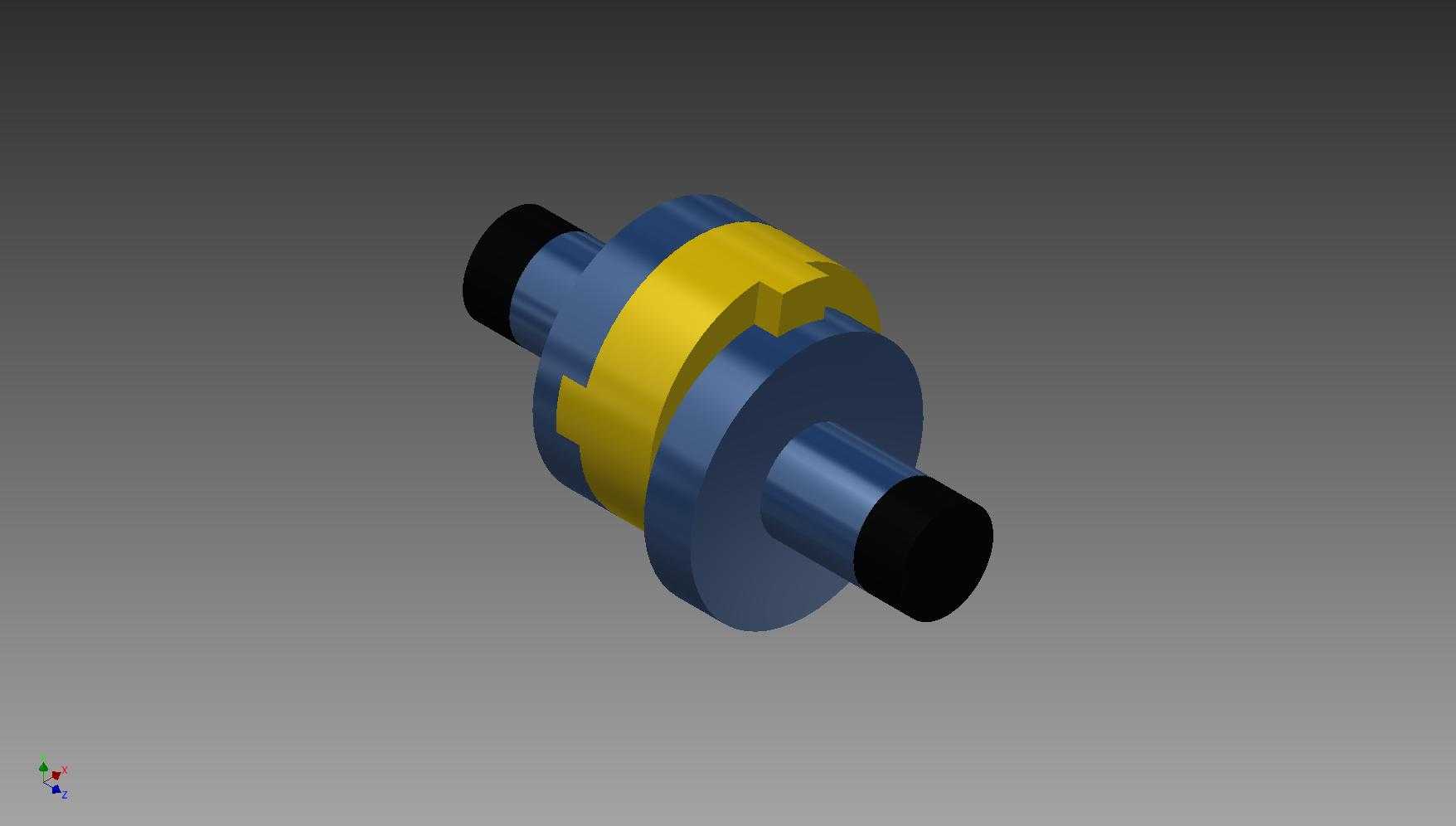

　　从结构设计逻辑来看，整个部件由两个结构对称的半联轴器和中间的十字滑块组成，两个半联轴器的端面上开有径向的通槽，中间滑块的两个端面分别设置凸起的榫头，两个榫头的方向呈90度垂直交叉，分别嵌入两侧半联轴器的端面槽内。当两轴存在径向位移时，中间滑块可以在半联轴器的槽内做小幅的径向滑动，以此抵消两轴的不对中量；同时这种嵌合结构的接触面积大，单位面积的接触应力更小，相比齿式联轴器不需要复杂的润滑密封结构，结构更简单，加工难度更低。设计时需要重点关注槽与榫头的配合间隙，间隙过小会导致滑动卡滞，无法实现补偿功能，间隙过大则会带来传动冲击，增大运行噪音，一般会根据轴径大小、允许的补偿量，把配合间隙控制在0.1到0.3毫米的区间，同时在滑动接触表面预留润滑脂的存储空间，降低滑动面的磨损速率，延长部件的整体使用寿命。

　　在外形尺寸与安装边界的设计上，这类联轴器的径向尺寸相比同转矩规格的弹性套柱销联轴器更小，轴向占用空间也更紧凑，适合安装空间局促的轴系工位。半联轴器的轴孔可以根据实际需求设计成直孔带键槽、锥孔带紧定螺钉等多种形式，适配不同的轴端固定方式；轴孔的长度一般取轴径的1.2到1.5倍，保证足够的抱紧力，避免大转矩下出现轴孔打滑的问题。中间滑块的厚度需要根据最大允许补偿量计算，要保证在最大径向偏移量下，滑块的榫头不会从半联轴器的槽内脱出，同时滑块的外径要小于半联轴器的法兰外径，避免运行过程中滑块与周边的机架、护罩等部件发生干涉。安装时不需要复杂的专用工装，只需要先把两个半联轴器分别固定在主动轴和从动轴端，调整好两轴的轴向间距，再把中间滑块的两个榫头对准两侧半联轴器的槽位推入即可，轴向预留的窜动间隙一般控制在0.5到1毫米，避免轴系热伸长时对联轴器产生额外的轴向推力。

　　从运行特性来看，由于中间滑块在运行过程中会随轴系转动同时做径向滑动，滑块的质心会产生小幅的离心力，因此这类联轴器更适合在中低转速的工况下使用，转速过高时离心力会增大滑动面的正压力，加剧磨损同时带来额外振动。设计时可以通过降低中间滑块的重量来优化高转速下的表现，比如选用密度更小的耐磨合金或者工程复合材料制作滑块，在保证结构强度的前提下降低滑块质量，拓展它的转速适用范围。和其他类型的刚性补偿联轴器相比，这种结构没有复杂的铰接零件，不存在铰接销轴磨损、松脱的风险，日常维护只需要定期在滑动面补充润滑脂即可，维护成本极低，在很多对可靠性要求高、维护不便的工位上，这种结构的优势非常明显。
