三臂铰接联动机械结构仿真设计

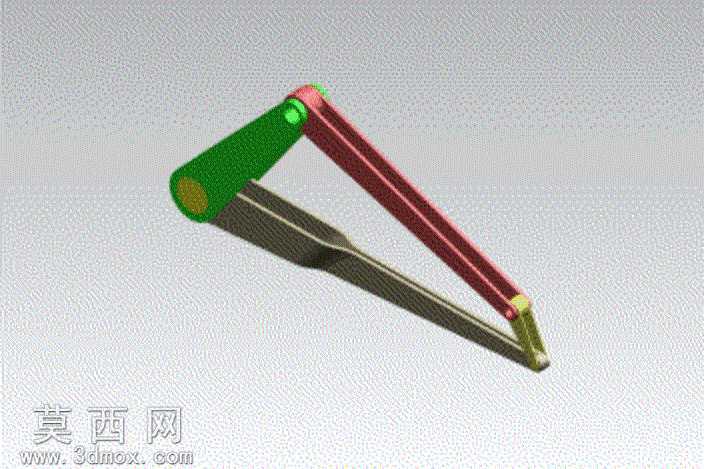

本作品为三臂铰接联动机械结构的三维仿真设计，建模阶段采用参数化草图驱动的方式完成各连杆主体轮廓绘制，首先确定三个铰接回转副的基准轴线位置，保证相邻臂体的铰接孔同轴度公差控制在合理范围内，避免后续运动仿真出现干涉卡顿。建模过程中对每一段臂体进行独立特征构建：绿色握持端臂体采用包覆式曲面造型，端部做圆弧过渡处理，内部预留铰接销轴的安装空腔，表面添加细微的防滑纹理特征提升真实感；红色中间传动臂为双片式平行连杆结构，两侧臂板厚度均匀，两端铰接孔处做加厚凸台处理，强化铰接位置的结构强度表现；灰色从动臂采用变截面流线造型，从铰接端到末端执行端逐步收窄，既降低整体结构重量，也符合机械传动件的力学分布特性。材质渲染阶段针对不同部件匹配对应材质属性：绿色臂体赋予哑光工程塑料材质，调整粗糙度参数模拟玻纤增强尼龙的磨砂质感，添加轻微的环境反射提升材质层次；红色臂体赋予阳极氧化金属材质，调整金属度与高光参数呈现铝合金阳极氧化后的细腻红调金属光泽，铰接销轴位置赋予亮面镀铬材质，突出回转副的金属质感；灰色臂体赋予喷塑碳钢材质，表面添加细微的颗粒质感模拟工业喷塑层的哑光效果。结构设计上采用三级铰接串联的传动逻辑，三个臂体通过销轴依次连接，可实现一定角度范围内的折叠与展开联动，铰接位置预留合理的装配间隙，既保证运动过程无硬干涉，也还原真实机械结构的装配公差。渲染阶段采用柔和的工作室漫反射光源，调整光源角度突出各臂体的轮廓边界与材质差异，背景采用浅灰色素面背景避免多余元素干扰结构展示，最终呈现的效果清晰展现了该连杆联动结构的形态特征与铰接关系，可作为连杆机构运动原理演示、简易夹持执行机构设计的参考三维模型，直观呈现多连杆铰接传动的结构逻辑与运动形式。
