摩擦式齿轮离合器传动结构三维设计

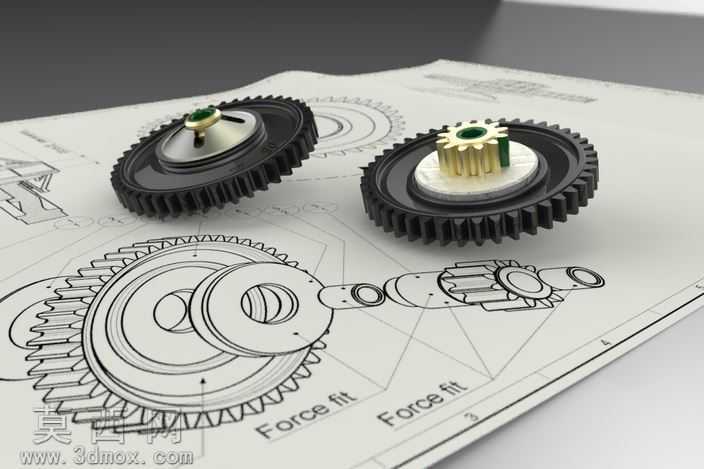

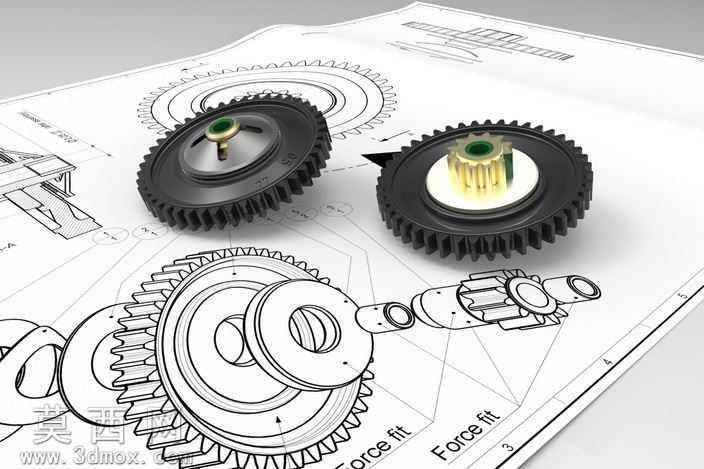

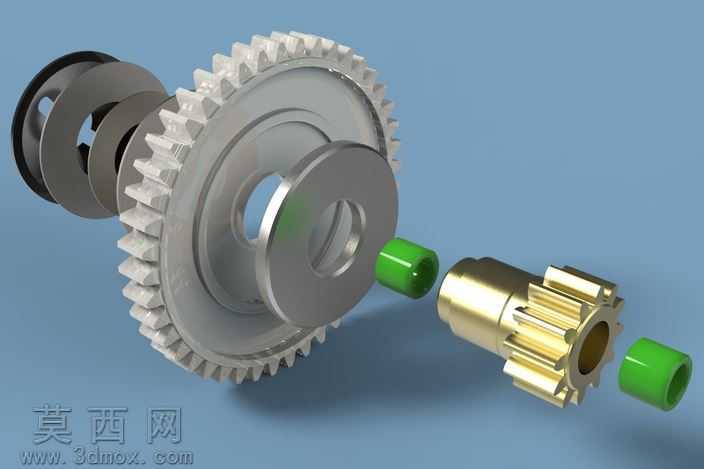

本作品为摩擦式齿轮离合器传动组件的三维设计成果，建模过程严格遵循机械传动设计规范，首先通过参数化草图绘制完成齿轮齿廓的渐开线轮廓绘制，确保齿形参数符合标准传动啮合要求，避免传动过程中出现卡滞、打齿等问题。建模阶段对两个核心传动齿轮分别进行结构拆分，主体轮盘采用回转特征生成基础轮廓，轮齿部分通过阵列特征完成均匀排布，针对齿轮中心的摩擦离合结构，单独构建了摩擦接触面、定位轴孔、限位凸台等细节结构，还原摩擦式离合器依靠接触面摩擦力传递扭矩、可实现传动通断控制的核心功能。材质与渲染阶段，为齿轮主体赋予了哑光黑色工程塑料与金属质感结合的材质表现，中心离合摩擦部件采用亮面金属材质，突出核心功能区域的结构差异，背景搭配工程图纸元素，通过光影调整突出齿轮的齿形细节、层叠装配关系，清晰展示两个齿轮组件的装配位置与配合间隙。设计过程中重点考量了摩擦传动与齿轮啮合的结合逻辑，既保证齿轮啮合传动的精准传动比，又通过摩擦结构实现过载保护、传动离合的功能，所有配合面均预留了合理的装配公差，轴孔与传动轴线保持严格同轴度，确保结构装配后可顺畅运转，整体结构紧凑，可直接用于机械传动教学演示、小型传动机构设计参考，完整还原了摩擦齿轮离合器的工作原理与结构细节，清晰展现了齿轮传动与摩擦离合结合的设计思路。
