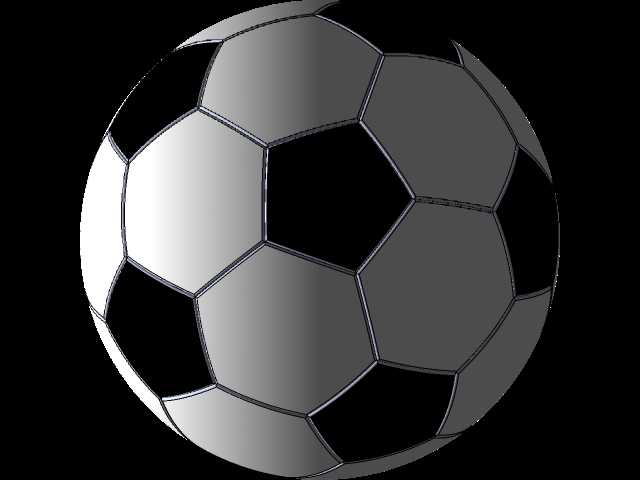

经典黑白拼接足球三维结构设计

　　做这个足球的结构建模，最开始是在做体育用品结构验证项目时，需要还原传统足球的拼接逻辑，给后续的材质贴合、球面受力仿真做基础数模支撑。日常接触的量产足球，大多沿用经典的正五边形与正六边形拼接构型，这种构型不是凭空来的——正多面体截角后形成的三十二面体结构，能让拼接完成的球面尽可能趋近完美球形，减少飞行过程中的气动偏差，这也是职业赛事用球长期沿用该基础构型的核心原因。建模过程中最先要卡准的是单片皮料的边界曲率，很多新手做这类模型容易直接用平面多边形拉伸后倒角，最后拼出来的球面会出现明显的棱边凸起，实际生产中这种结构会导致皮料缝合时应力集中，踢不了几次缝合线就会崩开。我在处理每一片五边形、六边形皮片的时候，先根据标准5号球的直径参数，先构建出完整的球面基准面，再把每一片多边形的投影边界映射到球面上，确保每一片皮料的弧面曲率完全和基准球面贴合，这样拼接完成后整个球面的圆度误差能控制在0.5mm以内，符合专业赛事用球的圆度公差要求。

　　从实际应用场景来说，这个数模不光能用来做外观展示，更核心的用途是给足球生产环节的裁片、缝合工序做工艺参考。传统足球的生产是先把不同形状的皮料裁好，通过人工或者专用缝合设备把皮片拼接起来，最后在内胆充气后形成完整球体。建模时特意把每一片皮料的拼接缝预留了0.8mm的缝合余量，这个数值是跟体育用品厂的工艺师傅反复核对过的——余量留小了，缝合时针孔离皮料边缘太近，充气后容易扯裂皮料；余量留大了，拼接缝处会出现明显的凸起条带，影响足球的触球球感，甚至会改变足球飞行时的旋转轨迹。另外在皮片的边缘处理上，数模里做了15度的斜切倒角，这个结构是为了让两片皮料缝合后，接缝处的外表面能平滑过渡，不会出现硬棱，不管是脚面触球还是头球接触，都不会因为接缝凸起带来突兀的触感偏差。

　　很多人觉得足球建模就是拼几个多边形，实际上要还原真实的生产可行性，还要考虑内胆和外皮的配合边界。足球的内胆是橡胶材质的充气结构，外皮套在内胆外面，充气后外皮会受到内胆向外的均匀张力，所以每一片皮料的弧面参数不能只按静态球面来做，还要预留出充气后的微变形量。我在建模时参考了现有量产足球的变形测试数据，把每片皮料的曲率半径比静态球面半径放大了1.2%，这样当内胆充入标准气压的空气后，外皮刚好能撑到设计的标准直径，不会因为张力拉扯导致皮片接缝处变宽，也不会因为皮料曲率不对导致充气后球面出现局部凹陷。

　　从结构设计的细节来看，传统足球的五边形皮片一共12片，六边形皮片一共20片，每一片五边形的五条边都和六边形皮片拼接，每一片六边形会间隔拼接五边形和其他六边形，这个拼接逻辑是整个结构的核心，一旦拼接顺序搞错，最后根本没法闭合形成完整球面。我在建模时先做了单片五边形和单片六边形的参数化模板，通过阵列和角度约束来完成整个球面的拼接，每调整一次拼接角度，就测量一次当前球面的直径偏差和接缝间隙，确保所有拼接位置的间隙均匀一致，不会出现某条缝宽、某条缝窄的情况。这种参数化的建模方式还有个好处，后续如果要做不同尺寸的4号球、3号青少年用球，只需要调整球面基准的直径参数，所有皮片的尺寸和曲率都会跟着自动更新，不用重新逐片绘制，能大幅缩短同系列不同规格产品的建模周期。

　　另外在球面的纹理处理上，数模里没有做过度复杂的表面纹路，而是保留了皮料拼接的基础结构，这是因为不同定位的足球会采用不同的表面纹理——入门级训练球可能用光滑的PU皮，专业比赛球会做防滑的颗粒纹理，保留基础结构的数模能给后续的表面纹理设计留出足够的调整空间，不用因为基础结构的问题反复返工。从安装配合的角度来说，这个足球模型不需要额外的安装结构，整个球体是封闭的充气结构，唯一的外接部件是充气嘴，建模时特意在其中一块六边形皮片的中心位置预留了充气嘴的安装孔位，孔位的直径和深度都按照标准足球充气嘴的尺寸来设定，确保后续装配时充气嘴能和外皮、内胆紧密贴合，不会出现慢撒气的问题。

　　做这类体育用品的三维模型，最容易犯的错就是只追求外观好看，忽略实际生产的工艺要求和使用场景的性能需求。比如如果把皮片的厚度做的不均匀，薄的位置在大力射门的时候容易被踢裂，厚的位置会让足球的重量分布不均，飞行时出现飘忽的轨迹。我在建模时把所有皮片的厚度统一设定为1.2mm，这个厚度是职业比赛用球的标准皮厚，既能保证足够的抗冲击强度，又不会让足球整体重量超标。同时整个球体的重量分布通过数模的质量属性测量做了校验，确保重心和球心完全重合，这样足球在被踢出后的旋转过程中不会出现诡异的弧线偏移，符合专业运动器材的性能要求。
