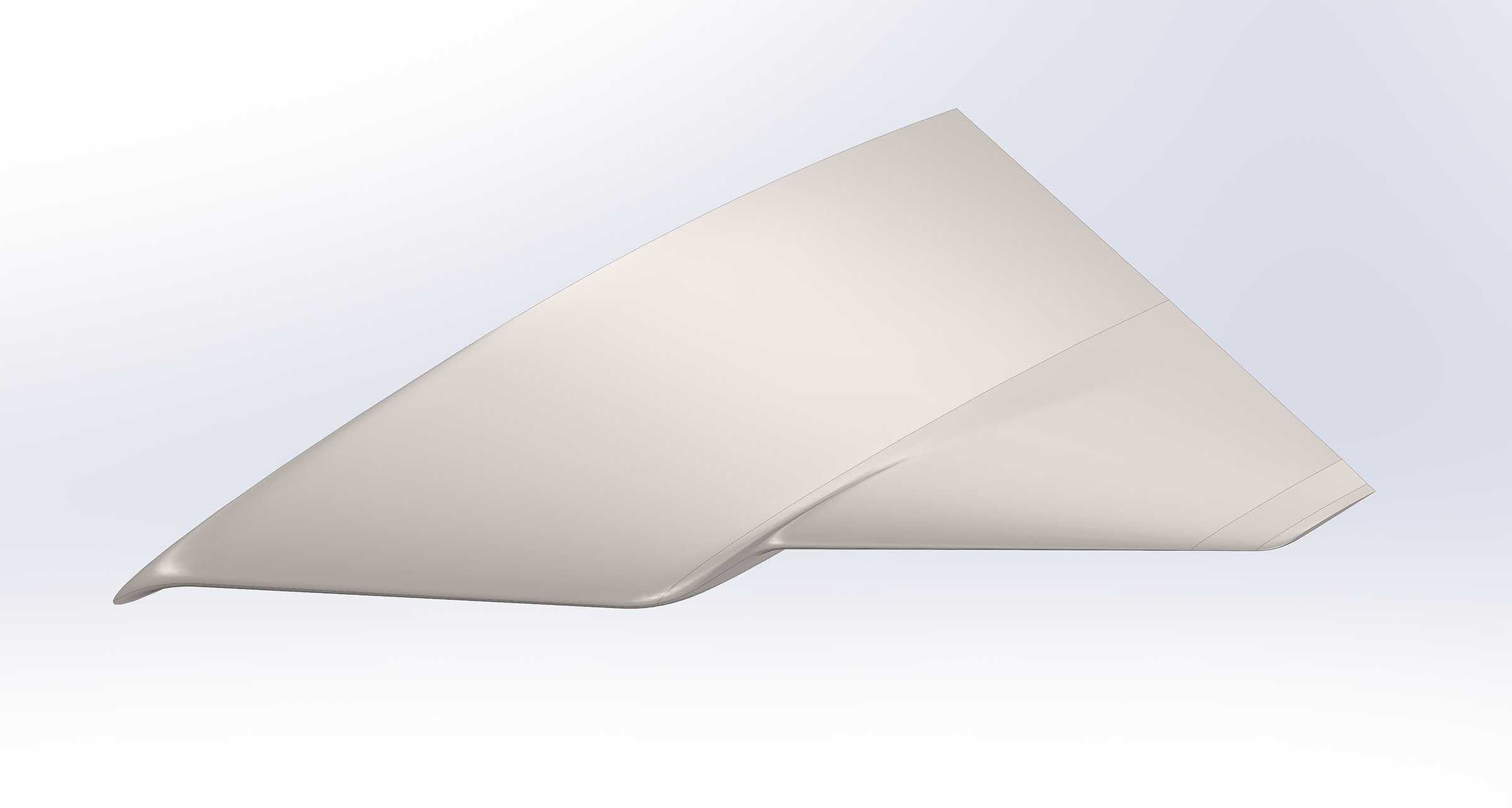

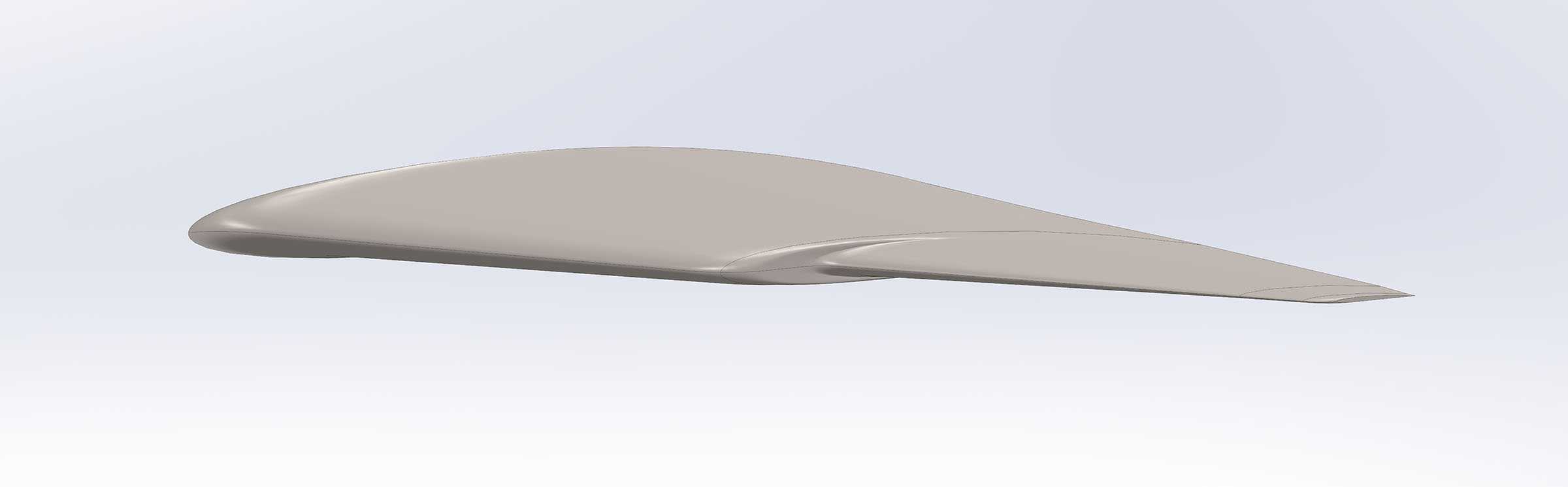

带前置导翼的Pazinger复合三角翼结构

　　这款复合三角翼结构的设计，核心瞄准跨音速与超音速飞行区间的气动效率优化，适配0.8到2.8马赫的飞行速度范围，在高速飞行器的气动布局选型中，这类带前置导翼的复合三角翼方案，能够兼顾低速起降阶段的升力特性与高速巡航阶段的阻力控制，解决传统纯三角翼在跨音速区间升阻比陡降、操纵面舵效不足的常见问题。

　　从实际应用场景来看，这类翼型结构既可以作为小型高速无人机的主翼选型，也能为超音速靶机、轻型高速验证飞行器提供气动布局参考，在高速飞行状态下，前置导翼会先于主翼对来流进行预压缩，改变主翼前缘的气流迎角分布，削弱主翼表面的激波强度，降低激波阻力带来的能量损耗，同时导翼拉出的脱体涡能够在主翼上表面形成稳定的低压区，提升大迎角飞行状态下的主翼升力系数，避免翼面失速过早出现。

　　设计思路上，没有采用传统三角翼的单一大后掠角布局，而是通过两种不同翼型的复合拼接，匹配不同展向位置的气流流动特性：靠近翼根的区域采用相对厚度更大的翼型，保证翼根与机身连接段的结构强度，预留内部燃油、操纵线系的安装空间，同时适配机身中段的面积律修型需求，降低整机跨音速飞行的波阻峰值；靠近翼尖的区域采用相对厚度更薄、后掠角更大的翼型，减缓翼尖失速的出现速度，提升副翼操纵面在高速状态下的舵效，避免翼尖涡过早破裂带来的航向稳定性下降问题。前置导翼的安装位置经过气动迭代优化，与主翼保持合适的高低差与前后间距，既避免导翼的尾流直接打在主翼前缘造成局部气流分离，也能让导翼产生的脱体涡稳定附着在主翼上表面，最大化涡升力的增益效果。

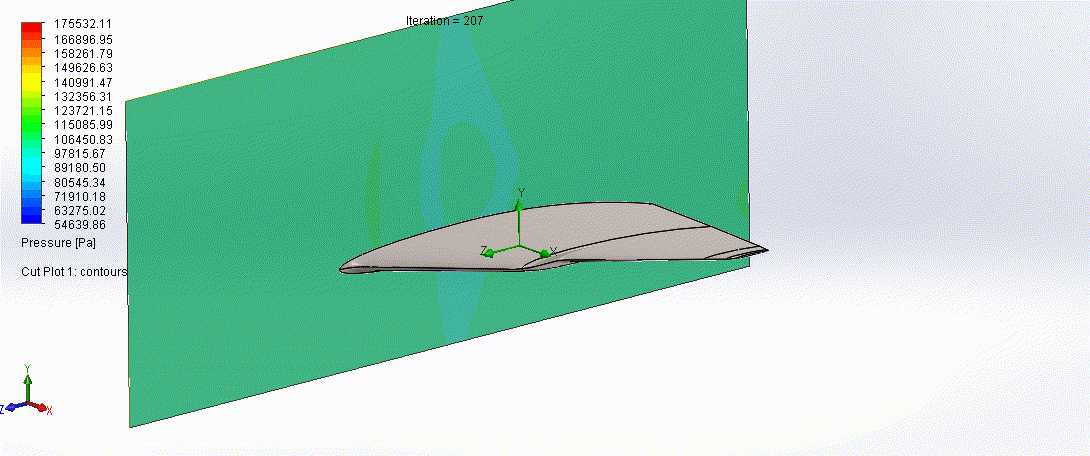

　　从安装边界来看，翼根处的连接端面采用与机身中段匹配的弧形过渡接口，安装时需要保证翼面的安装角误差控制在工程允许的极小范围内，避免两侧翼面安装角不对称带来的附加滚转力矩；翼面的后缘预留了操纵面的安装铰点位置，能够适配升降副翼、襟翼等操纵面的安装需求，导翼与主翼之间的连接段采用一体化成型的过渡曲面，没有明显的棱角凸起，减少不必要的干扰阻力。翼面的展弦比、根梢比参数都经过多轮气动仿真迭代，从配套的流场仿真结果可以看到，在设计速度区间内，主翼上表面的压力分布均匀，没有出现大范围的低压区突变，激波位置稳定在主翼弦长的合理区间内，不会出现激波前后窜动带来的翼面抖振问题。

　　在实际工程应用中，这类翼型结构在加工时需要严格控制翼面的型面精度，尤其是前缘的半径公差、翼面的轮廓度误差，一旦型面出现偏差，会直接改变局部气流的流动状态，导致高速飞行时的阻力增加、操纵特性出现非预期变化；翼面内部的结构铺层或者筋条布置，也需要匹配气动载荷的分布规律，在翼根承受最大弯矩的区域做加强处理，翼尖区域在保证刚度的前提下尽可能降低结构重量，减少翼面在高速气动载荷下的变形量，避免翼面弹性变形带来的气动弹性问题。不同于低速翼型的设计逻辑，这类高速复合三角翼的每一处曲面曲率调整，都对应着不同马赫数下的激波位置、升阻特性变化，前置导翼的存在，相当于在主翼之前增加了一道气流调节装置，能够在较宽的速度范围内优化主翼的来流条件，相比无导翼的纯三角翼布局，在跨音速区间的升阻比有明显提升，同时低速起降时的升力特性也得到改善，能够缩短飞行器的起降滑跑距离，降低对起降场地的要求。
