20英寸自行车前叉结构三维设计

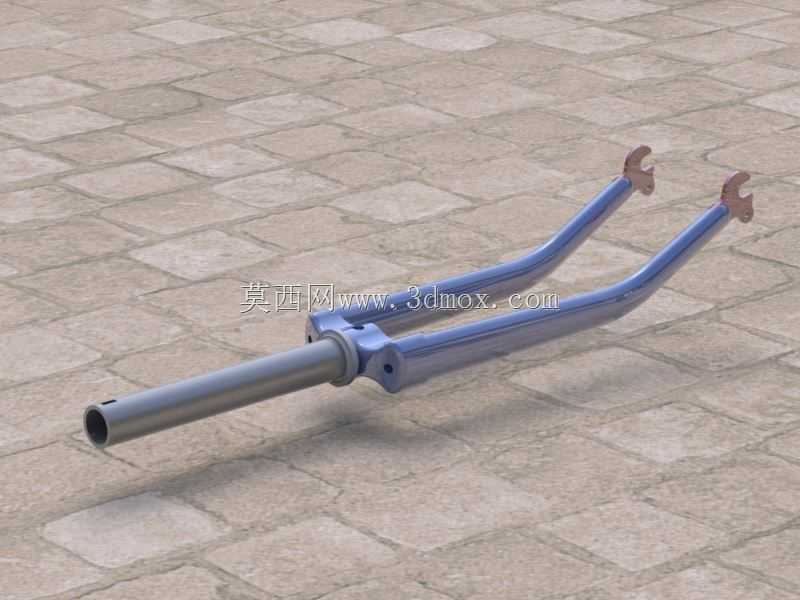

　　日常通勤、休闲骑行场景里的20英寸轮径自行车，前叉是连接前轮与车架头管的核心受力部件，直接决定转向操控的精准度与骑行过程的滤震表现，这款前叉的结构设计完全围绕小轮径车型的使用需求展开，适配城市铺装路面、轻度非铺装路面的日常使用场景，兼顾结构强度与轻量化表现。从安装边界来看，前叉上管为标准圆管结构，外径尺寸匹配常规自行车碗组的装配公差，插入车架头管后可通过碗组轴承实现顺畅的转向转动，上管预留的把立安装位长度适配常规小轮车把立的夹紧范围，无需额外裁切即可适配多数20英寸自行车的车架头管高度。叉腿部分采用弯管造型设计，弯曲弧度经过力学校核，既能够避让前轮转动时的胎面干涉，预留足够的轮胎安装空间，适配20英寸规格的常规宽度城市胎、

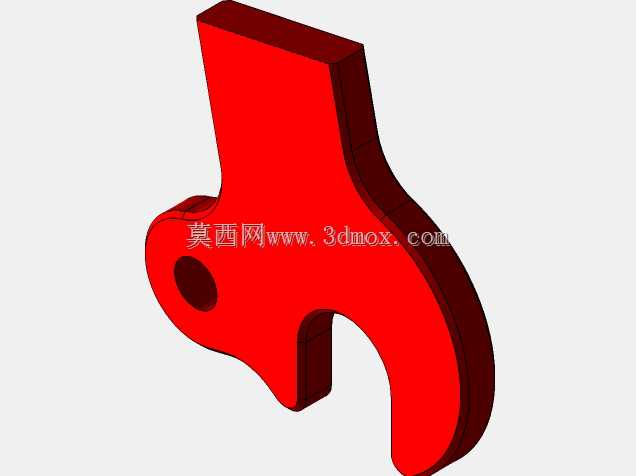

　　轻量越野胎，又能在遇到路面冲击时通过管材的微小形变吸收部分震动，提升骑行舒适度。叉腿末端的钩爪结构为开口式设计，尺寸匹配常规自行车轮组的花鼓轴径，安装轮组时可直接将花鼓卡入钩爪槽内，调整轮组居中位置后锁紧轴钉即可完成装配，钩爪上预留的V刹安装柱位置精准，可直接适配常规长臂V刹的安装孔位，无需额外加装转换座即可实现制动组件的装配。设计过程中首先确定的是前叉的 rake 值（偏移量），针对20英寸小轮径车型的操控特性，偏移量设置兼顾低速转向的灵活性与高速骑行的稳定性，避免小轮车型常见的转向过于灵敏导致的“贼”感，同时保证转弯时的拖距处于合理区间，不会出现转向回正力矩异常的问题。叉肩位置作为上管与两根叉腿的连接节点，采用一体化的连接结构，

　　过渡位置做了圆弧倒角处理，避免应力集中，在骑行过程中，前轮受到的地面冲击力会通过叉腿传递到叉肩位置，再通过上管传递到车架整体，圆弧过渡的结构能够有效分散应力，避免长期交变载荷下出现结构开裂的问题。叉腿管材的壁厚选择经过受力测算，在满足垂直载荷、侧向冲击、制动扭矩等多工况受力要求的前提下，尽可能减薄壁厚降低整体重量，兼顾日常使用的强度需求与骑行时的轻量化表现。实际使用过程中，这款前叉可承受日常骑行中的颠簸冲击，包括过减速带、压过路面小坑洼时的瞬时冲击，侧向受力时叉腿的形变量控制在安全范围内，不会出现蹭碟、蹭刹皮的问题，转向过程中前叉与车架、轮组、挡泥板等周边配件无干涉，转动角度范围内不会出现卡滞。对于结构设计从业者来说，

　　这款前叉的建模过程完整还原了实物的装配关系，各个安装位的尺寸公差、配合间隙都按照实际自行车行业的通用标准设置，可直接用于小轮径自行车的整车设计配套，也可作为前叉结构优化、定制改装的设计参考，建模时还原的钩爪、刹柱、上管等关键安装位的尺寸，可直接导出工程图用于加工生产，测量数据取自原厂量产零件，尺寸精度满足实际装配要求，不存在安装错位、配合间隙异常的问题。
