复古自行车前置牙盘曲柄传动组件

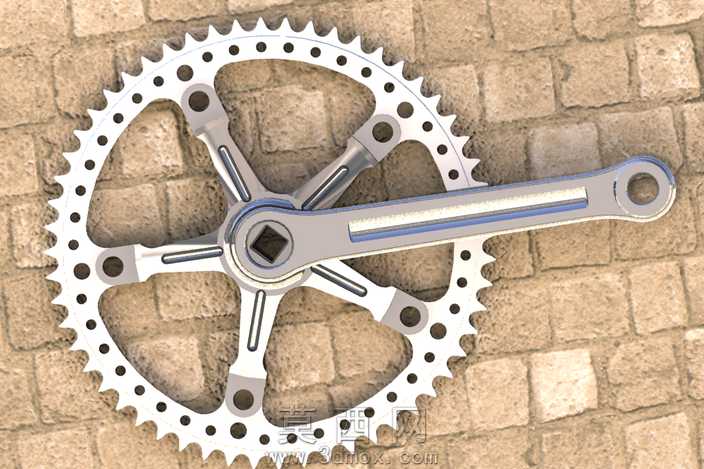

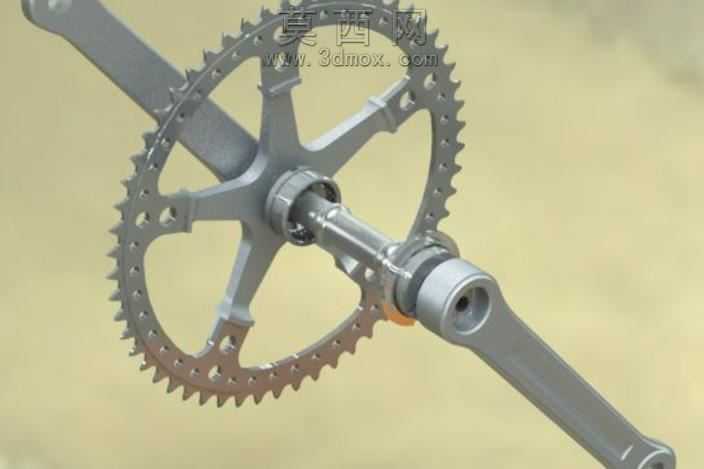

该作品为自行车前置传动牙盘曲柄组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先拆分单个零件完成独立建模再进行整体装配约束。首先针对牙盘零件，精准还原了链轮的齿形轮廓，按照标准链传动齿距参数绘制齿形草图，通过拉伸切除完成齿形成型，同时还原了牙盘盘面的减重孔布局，沿盘体周向均匀排布的圆形减重孔既还原了复古配件的外观特征，也符合实际零件的轻量化设计逻辑，牙盘边缘的齿尖做了微小的倒角处理，还原金属零件加工后的工艺细节。其次是曲柄零件的建模，以方孔中轴配合结构为核心定位基准，曲柄主体采用长杆状拉伸特征，表面的凹槽装饰结构通过草图切除实现，曲柄两端的安装孔分别对应中轴方孔与脚踏安装螺纹孔，孔位的同轴度、配合尺寸都按照实际自行车配件的公差标准进行参数设定，保证装配逻辑的合理性。中心的中轴连接轴套部分，还原了多层嵌套的台阶结构，对应轴承、锁紧螺母的安装位，各零件之间的装配采用同轴、面重合等约束完全锁定自由度，还原实际装配状态。材质渲染阶段，整体零件赋予哑光金属钢材质，调整金属粗糙度参数模拟老旧金属零件的轻微磨损质感，背景采用砖石地面纹理做衬托，通过环境光遮蔽效果突出零件的结构层次感，光影方向设置为斜向侧光，让齿形轮廓、曲柄表面凹槽的结构细节更清晰。设计思路上参考了老式苏联自行车的前置传动结构特征，保留了复古牙盘的五爪支撑结构，五根支撑辐条从中心轴套均匀延伸至牙盘盘面，还原经典老车配件的结构辨识度，同时在建模过程中对零件的壁厚、过渡圆角做了合理性优化，避免结构出现应力集中的不合理设计，整体模型既还原了复古配件的外观质感，也保证了结构尺寸的工程合理性，可用于自行车配件的结构展示、复古车型改装的参考设计。
