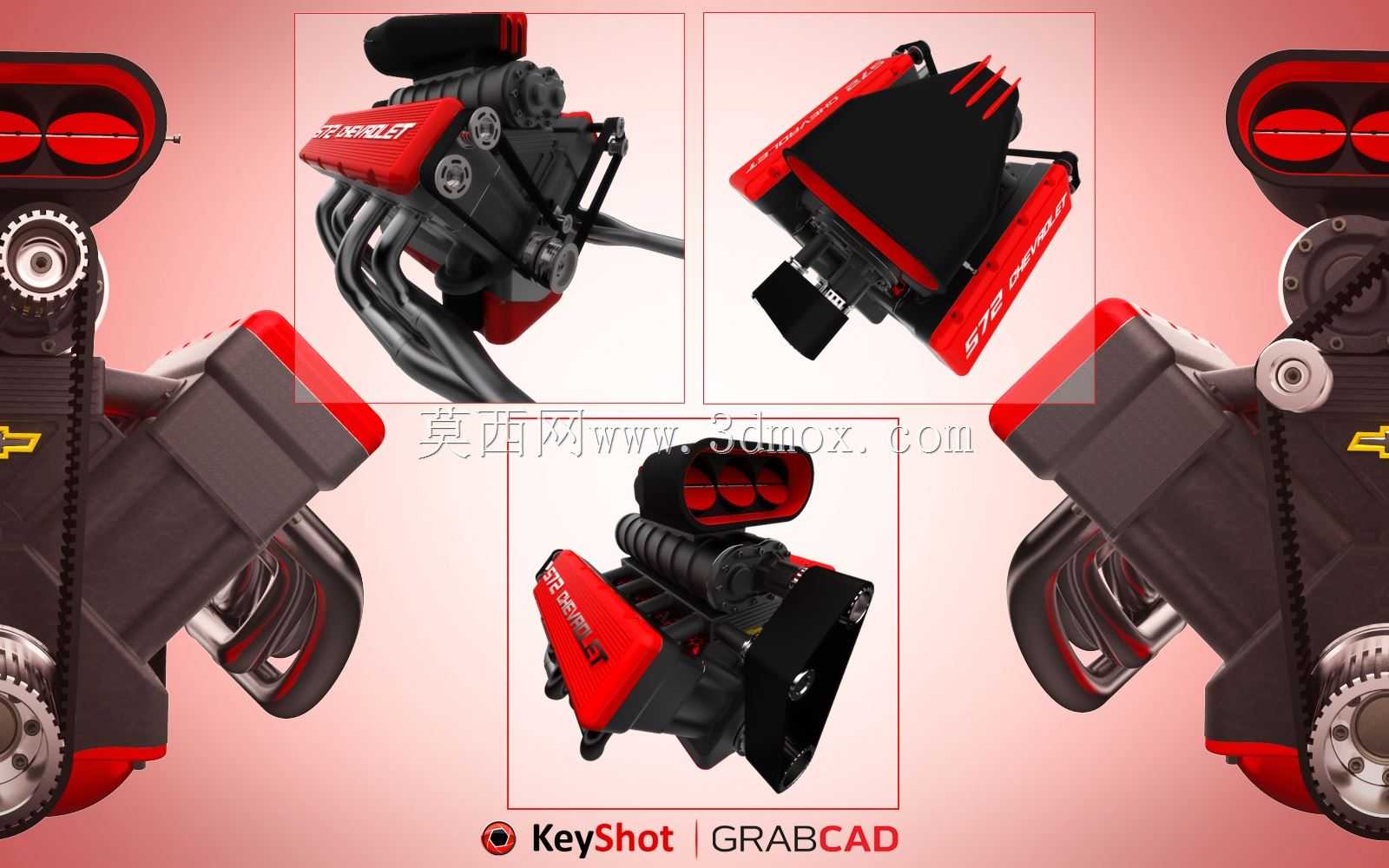

带机械增压器的V8动力装置结构模型

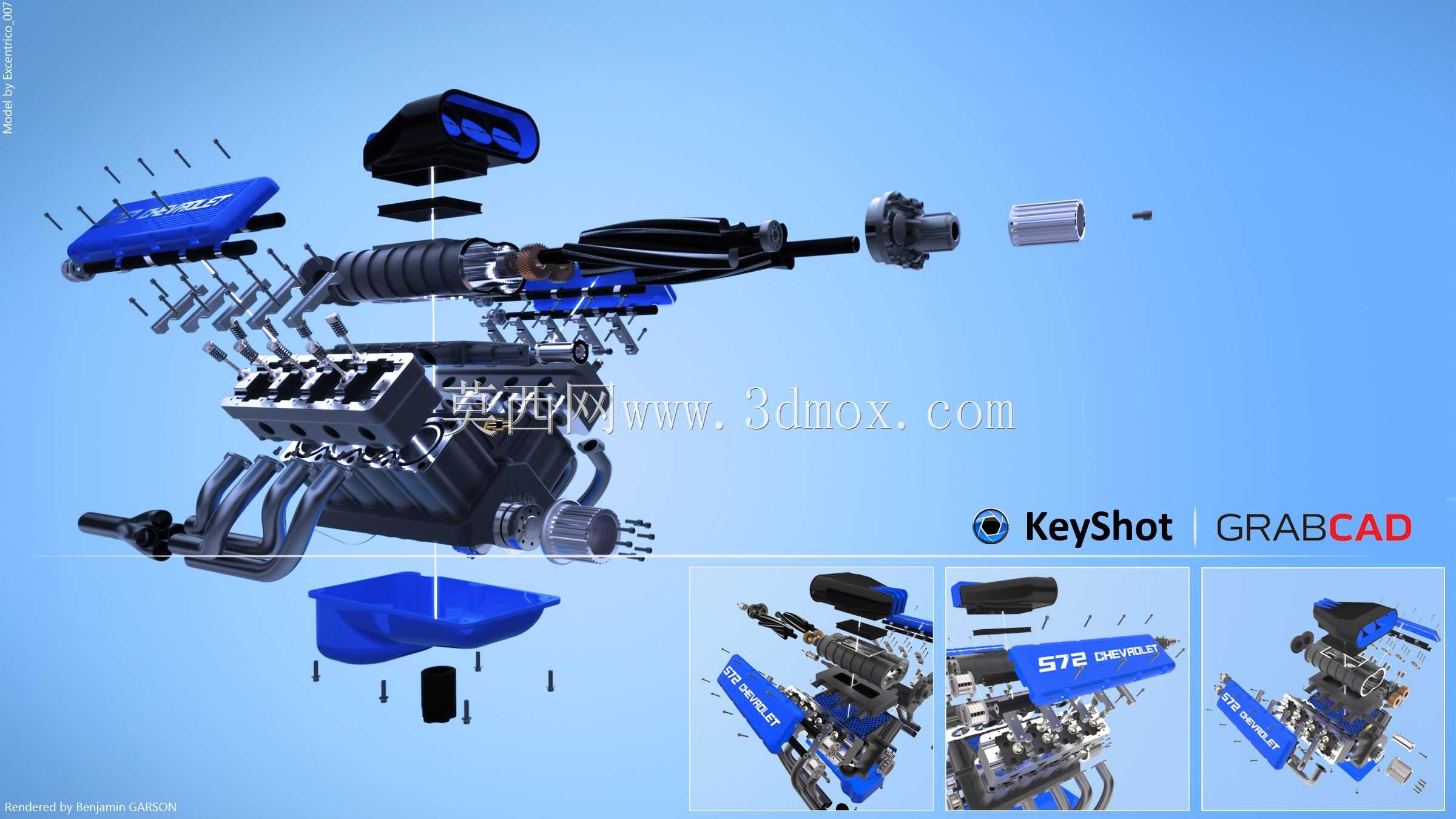

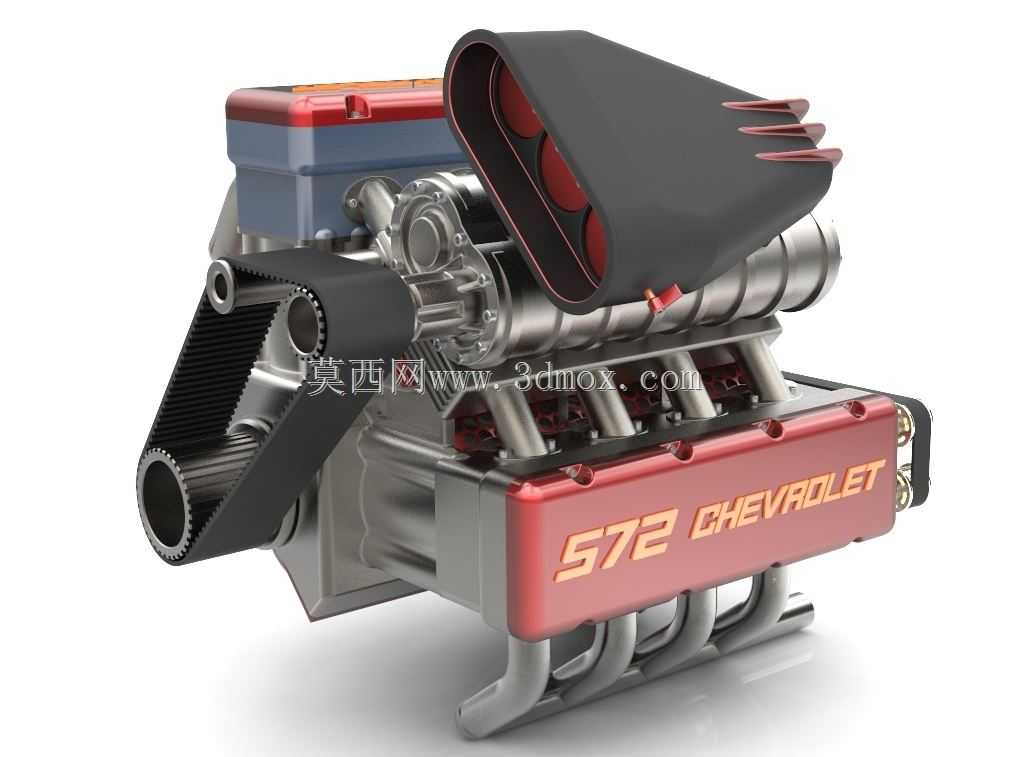

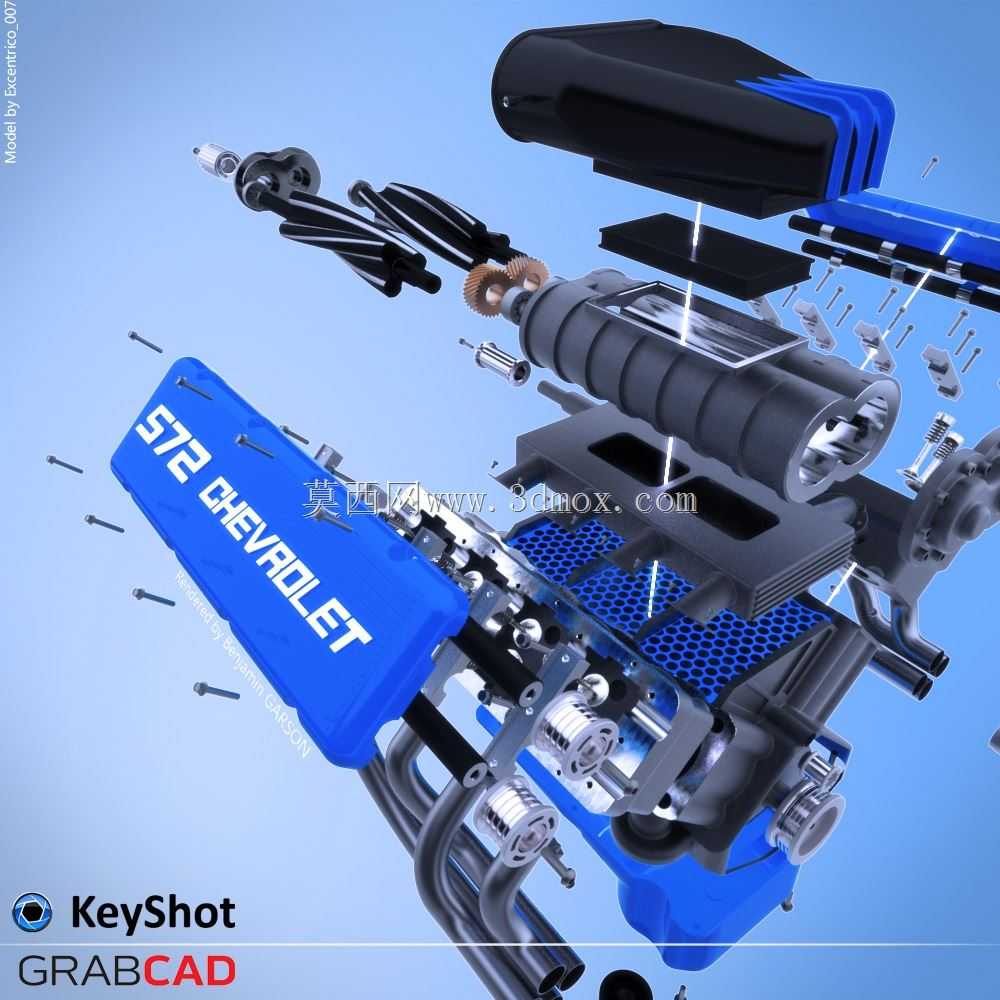

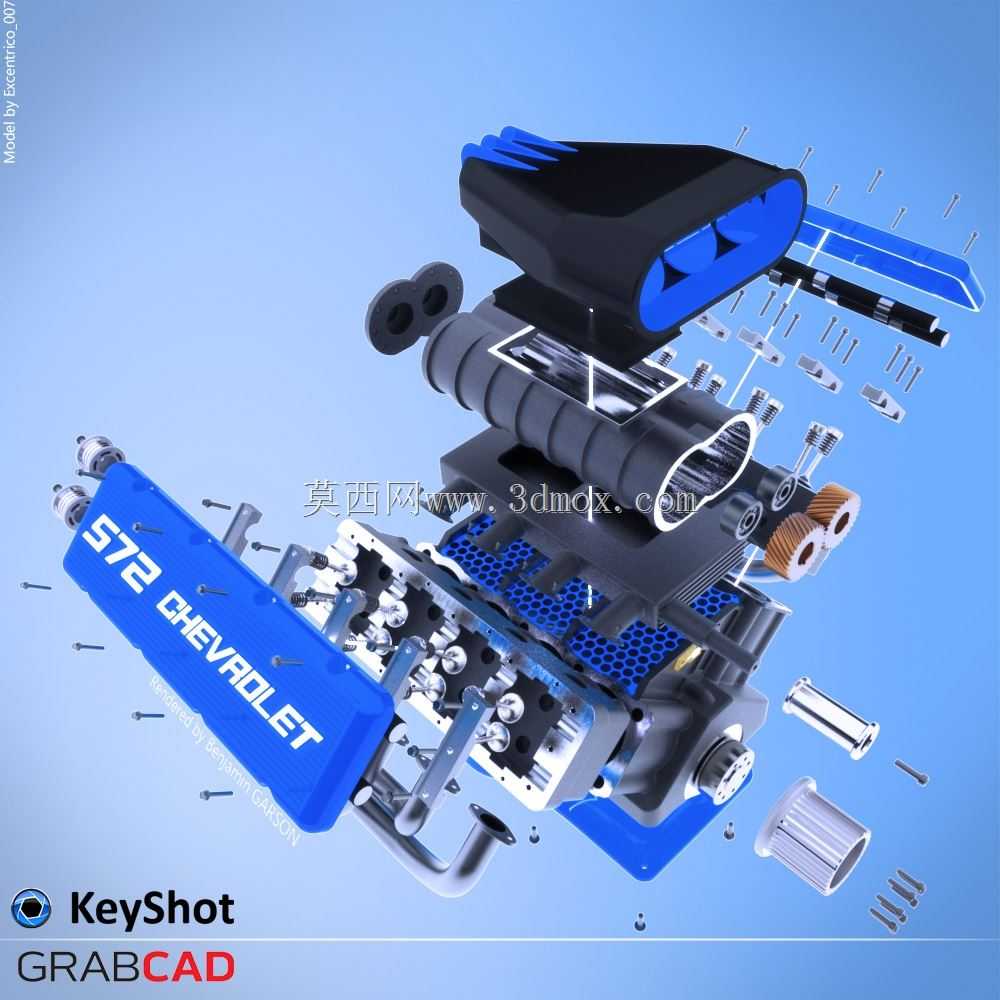

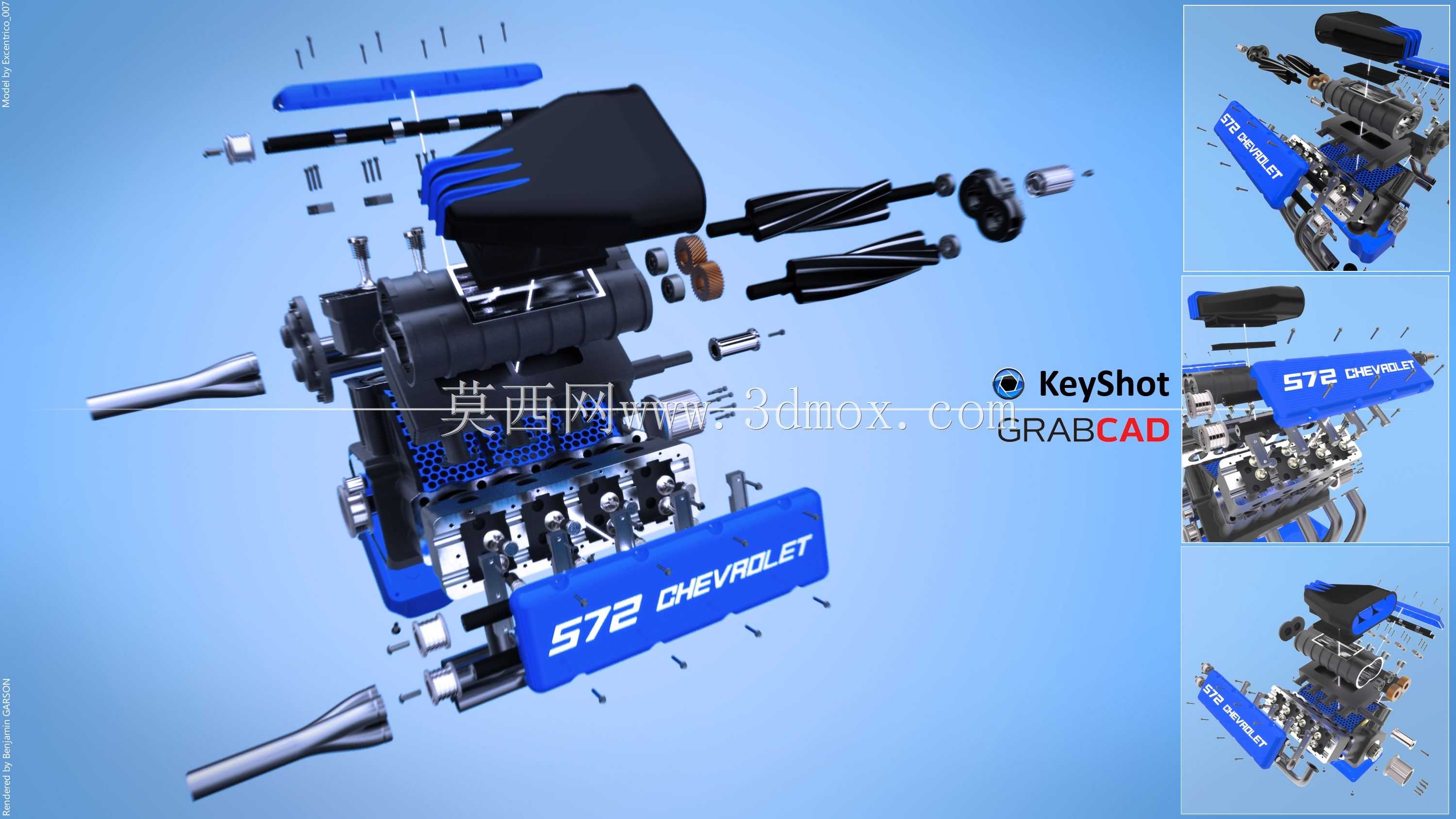

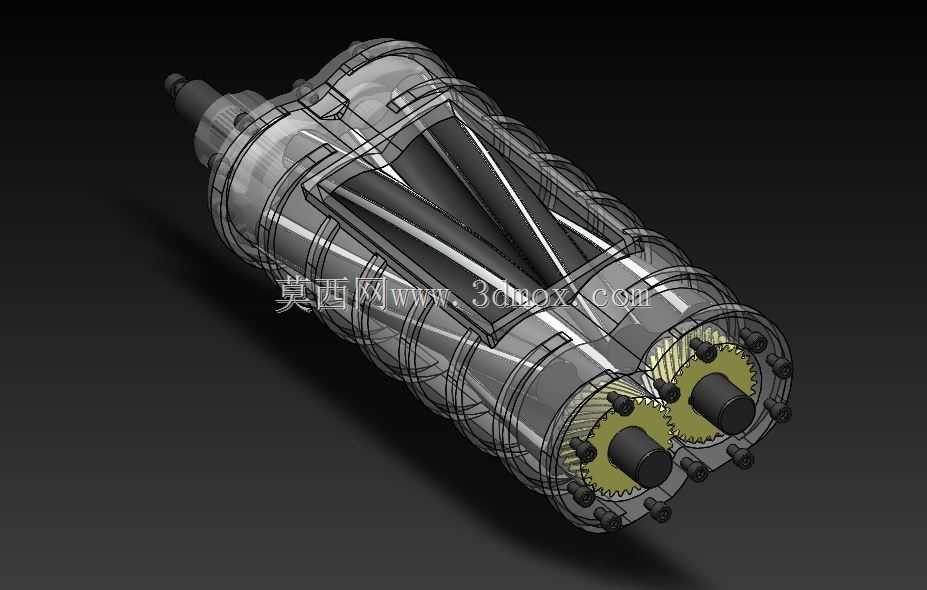

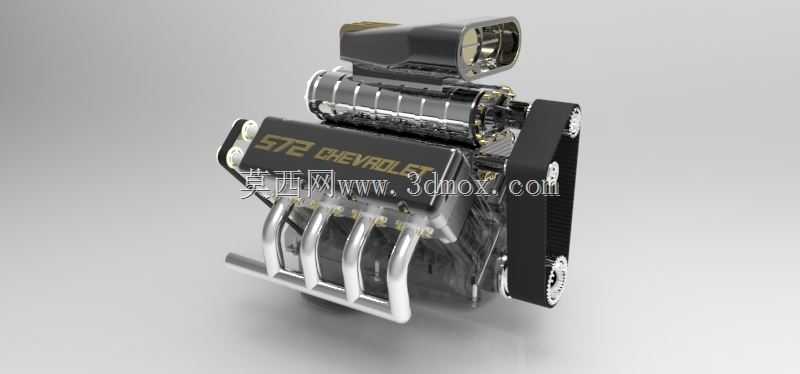

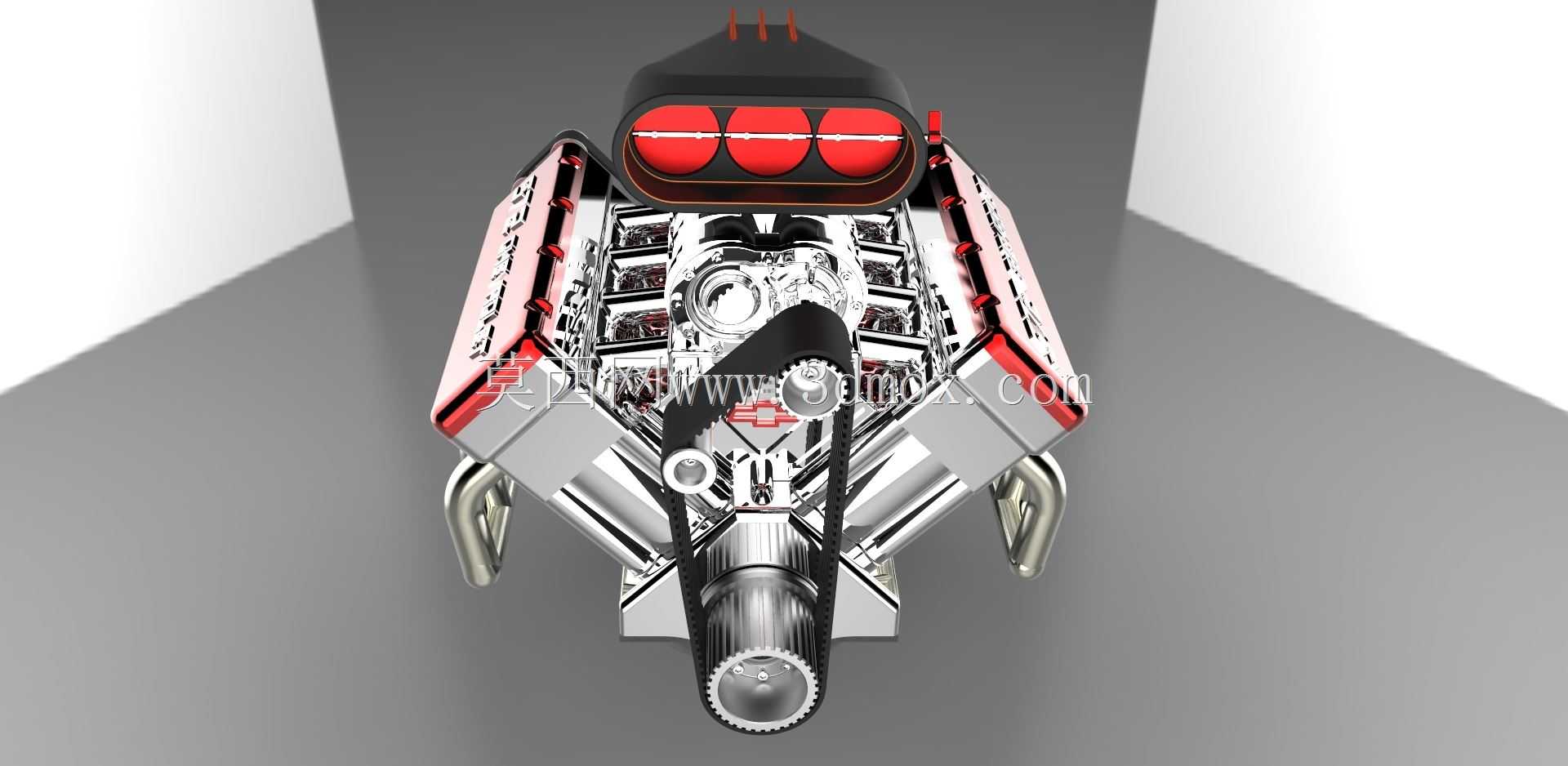

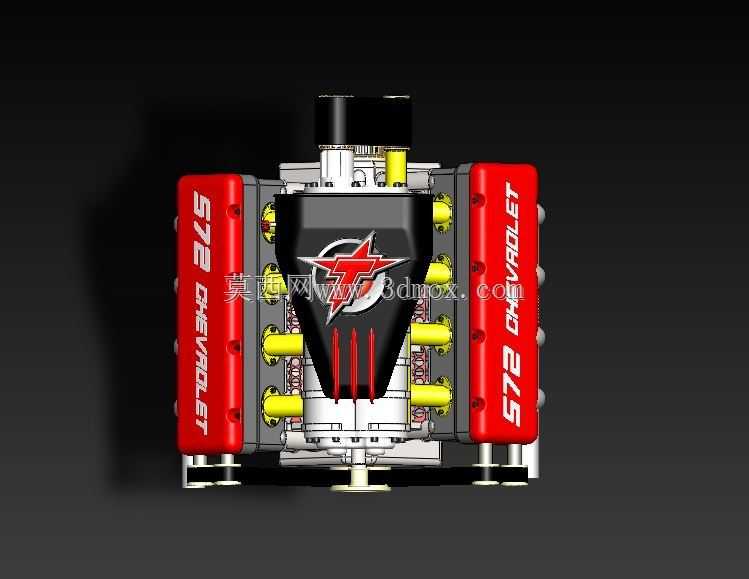

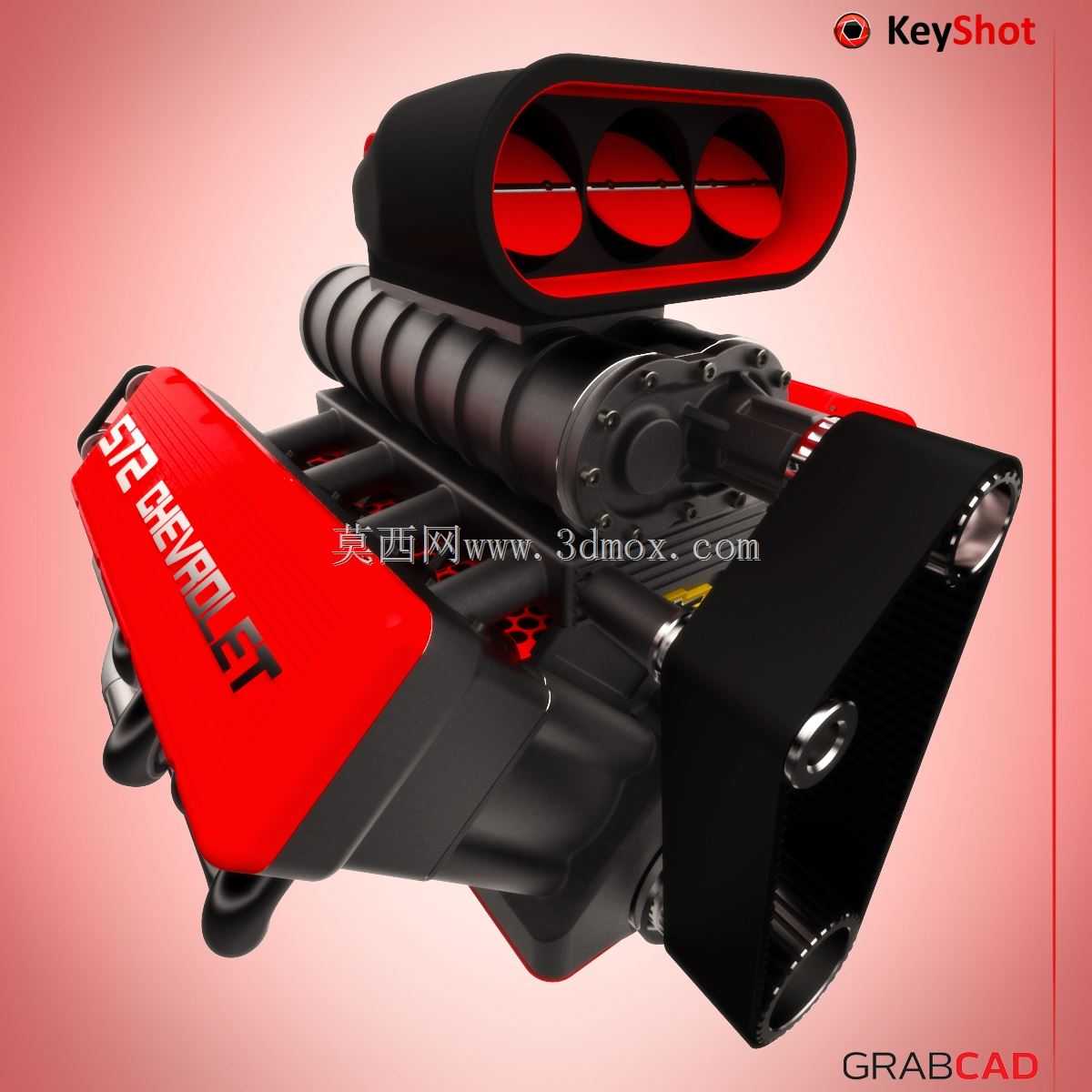

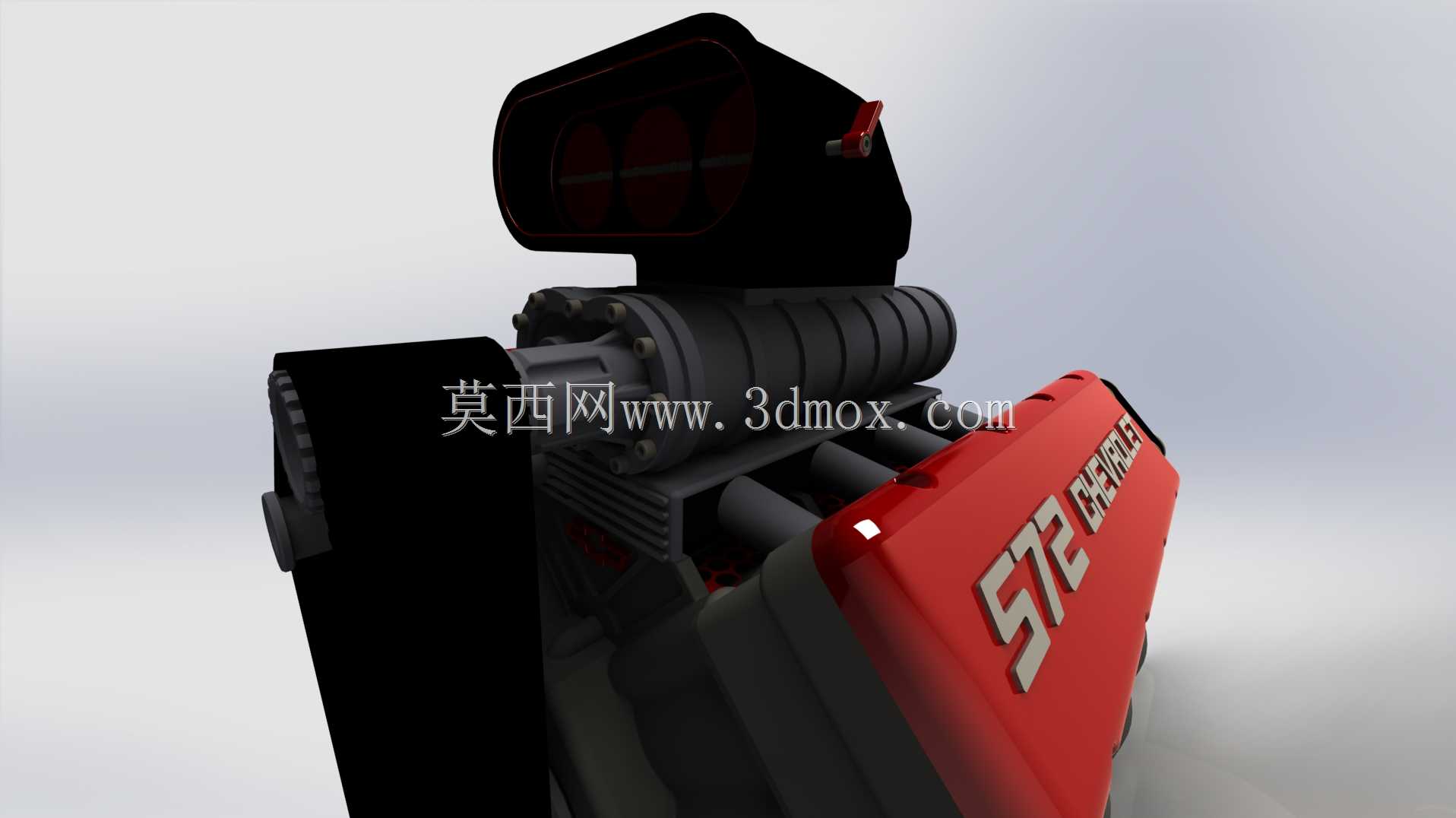

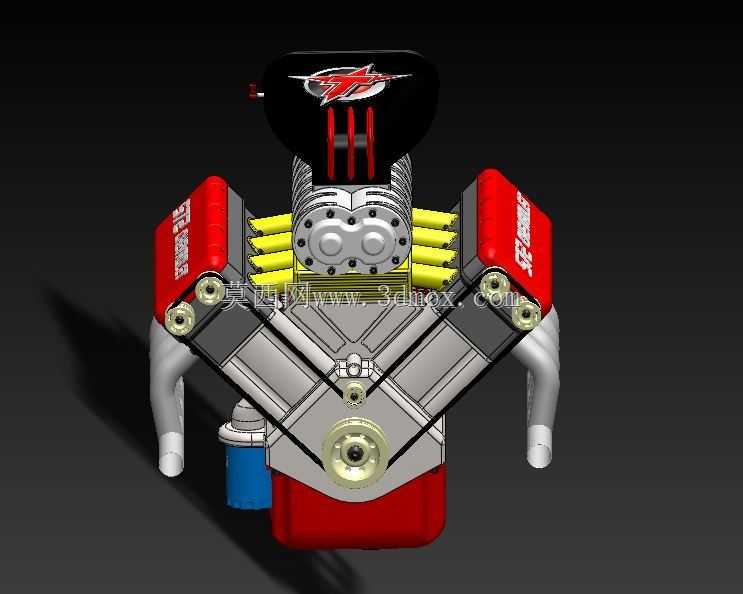

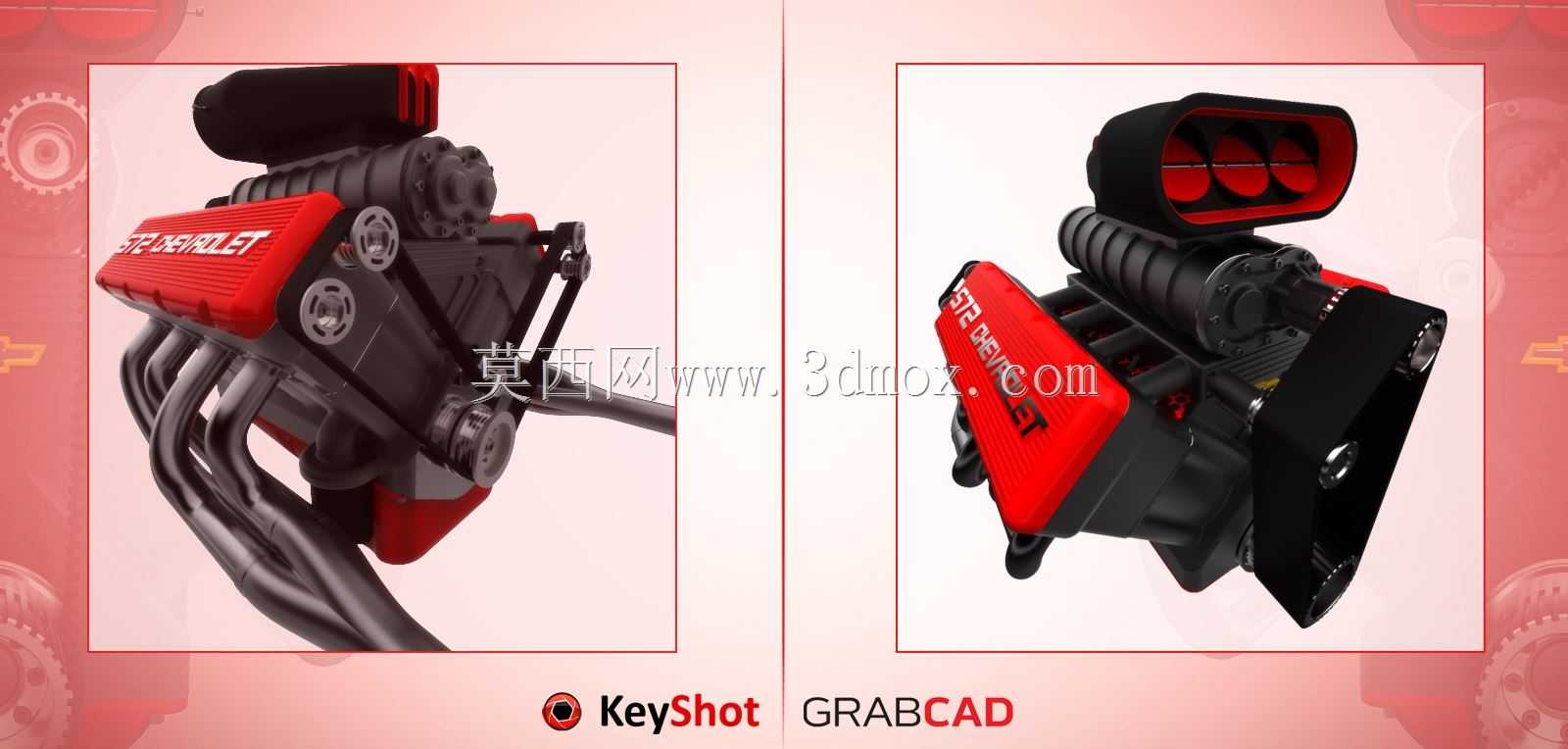

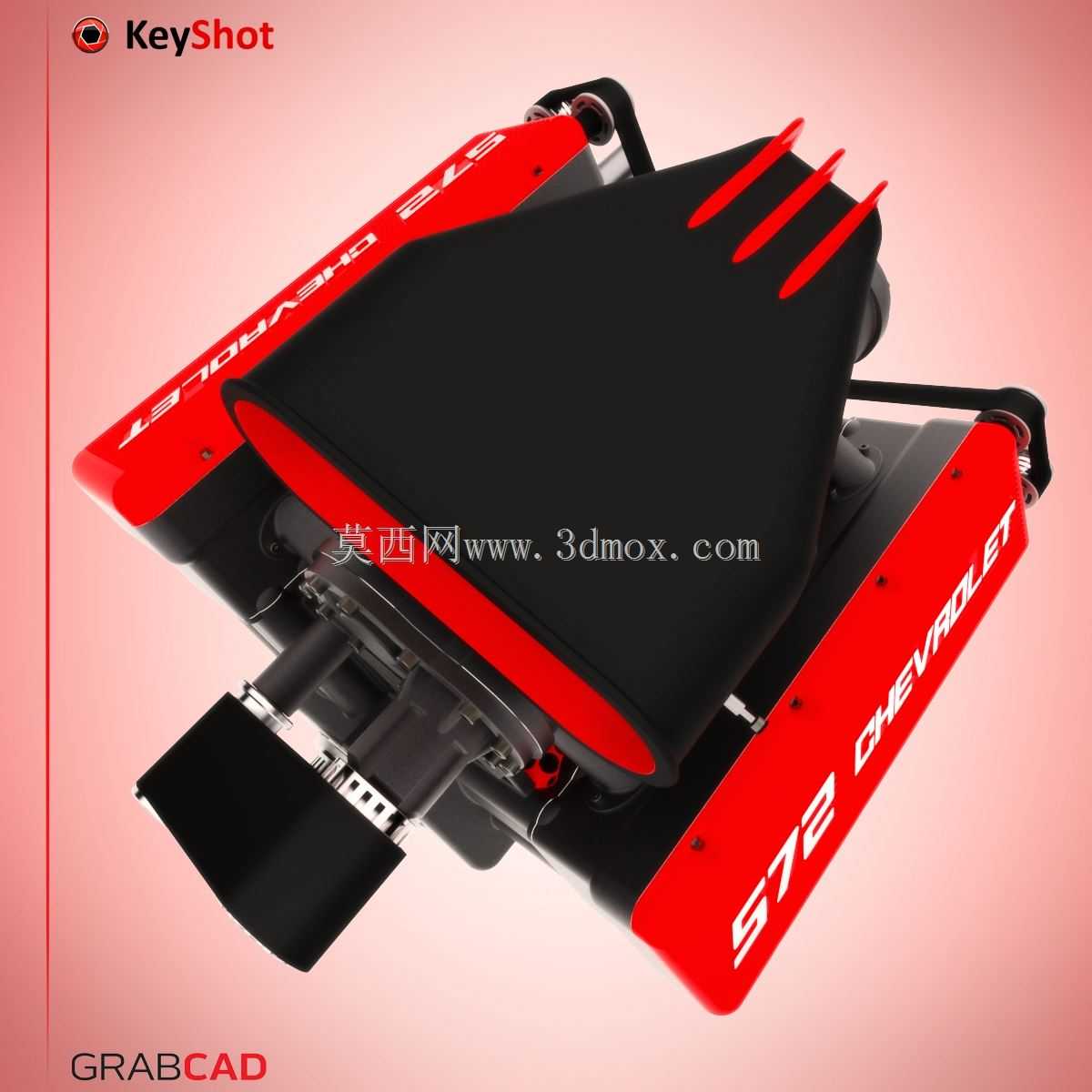

　　这款V8动力结构的三维建模成果，核心还原了大排量V型八缸内燃机加装罗茨式鼓风机增压器的完整机械结构，可直接用于汽车动力总成教学演示、改装方案结构验证、内燃机原理实训场景，也能作为车辆工程专业课程设计、动力改装方案预演的结构参考载体。整套结构共包含数百个独立零部件，所有运动副均按照真实内燃机的运动逻辑做了约束设置，转动曲轴时可同步观察活塞往复运动、气门开闭动作、增压器转子啮合传动、皮带轮系动力传递的完整运动过程，不存在运动干涉或者结构错位的问题。从结构布局来看，该动力装置采用经典的90度V型缸体夹角设计，两列气缸对称分布在缸体两侧，每列四个气缸的进排气道独立排布，顶部加装的罗茨式鼓风机增压器通过支架固定在进气歧管上方，

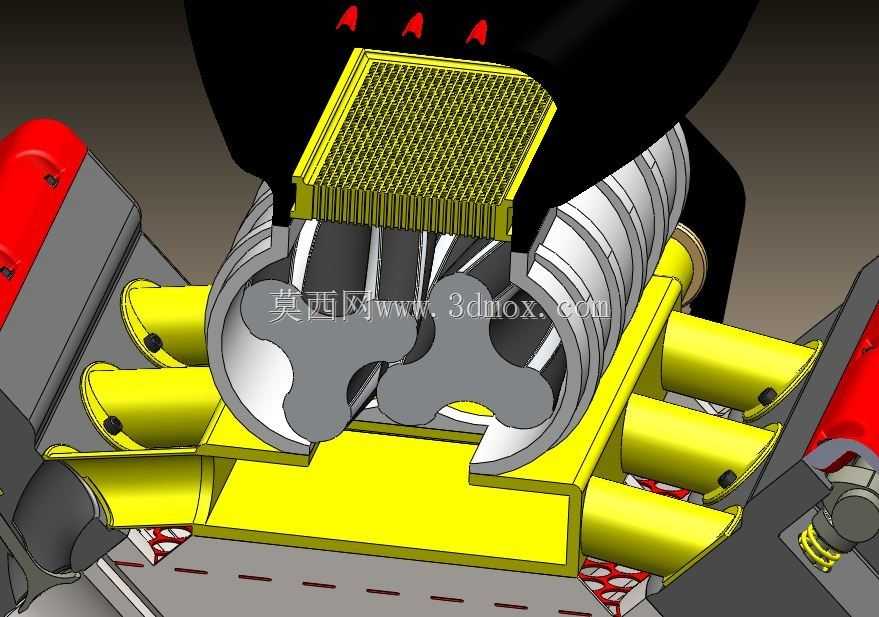

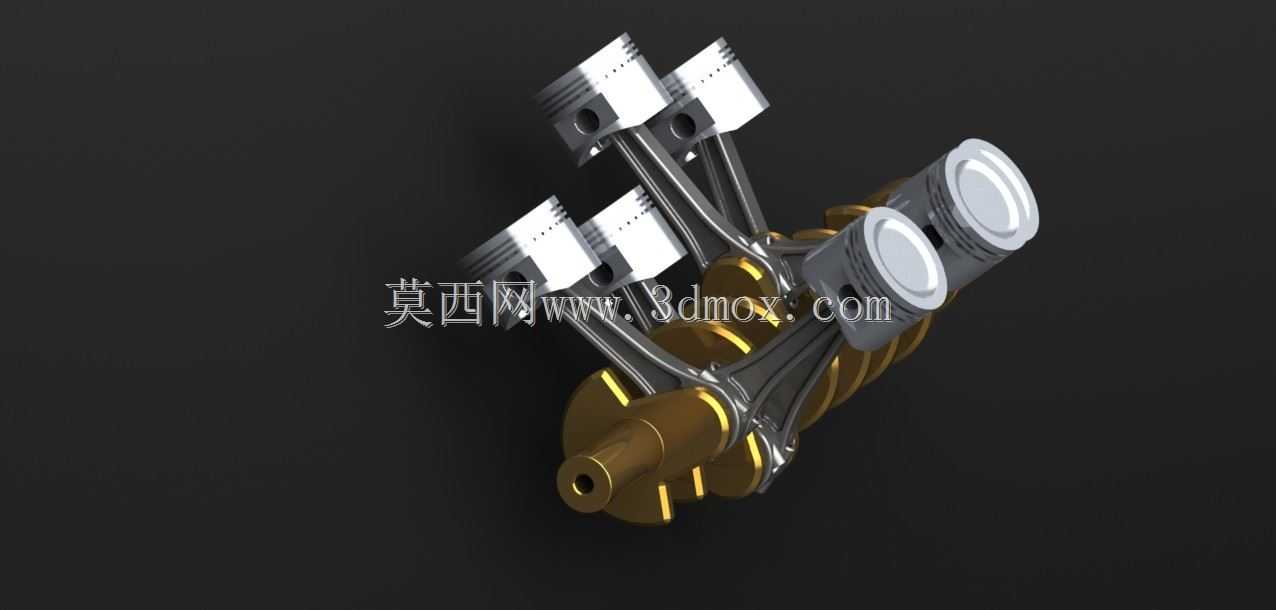

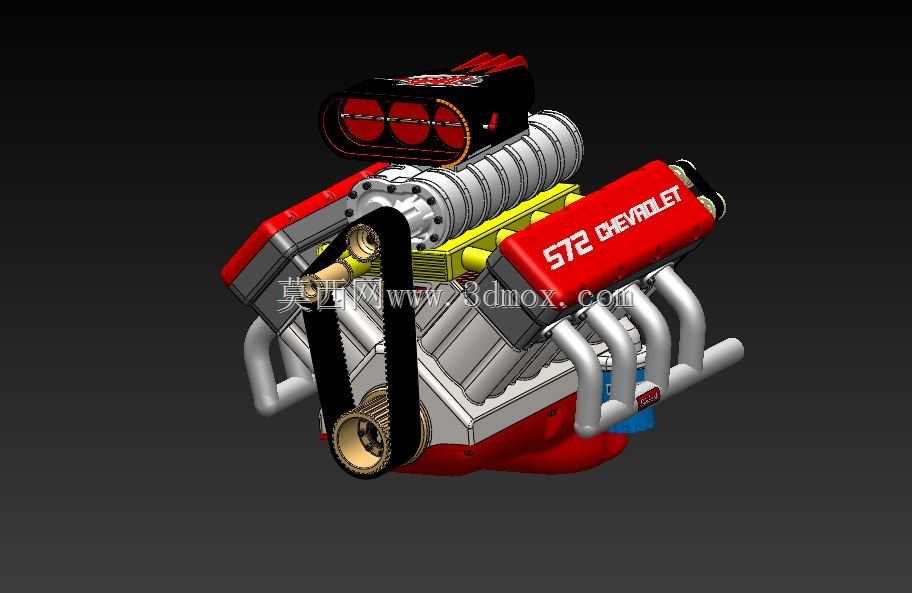

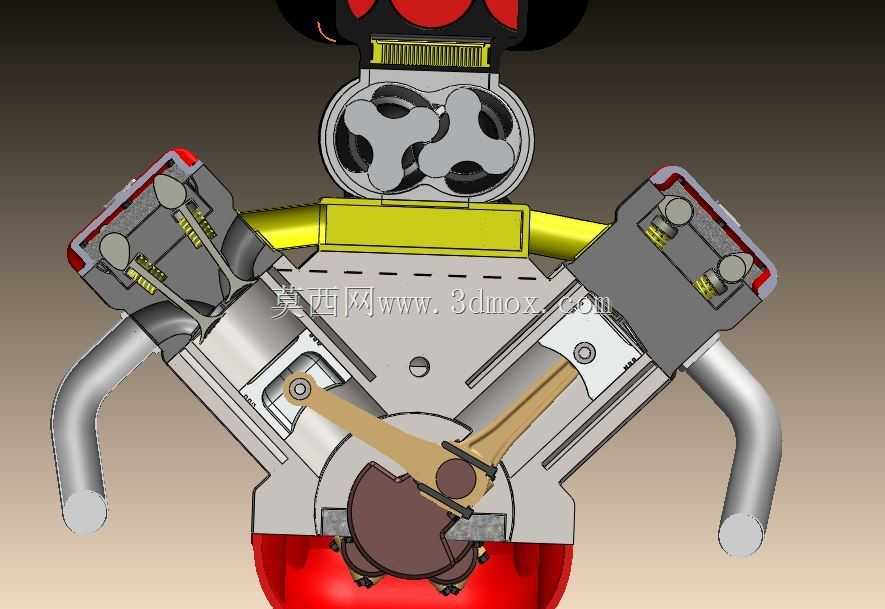

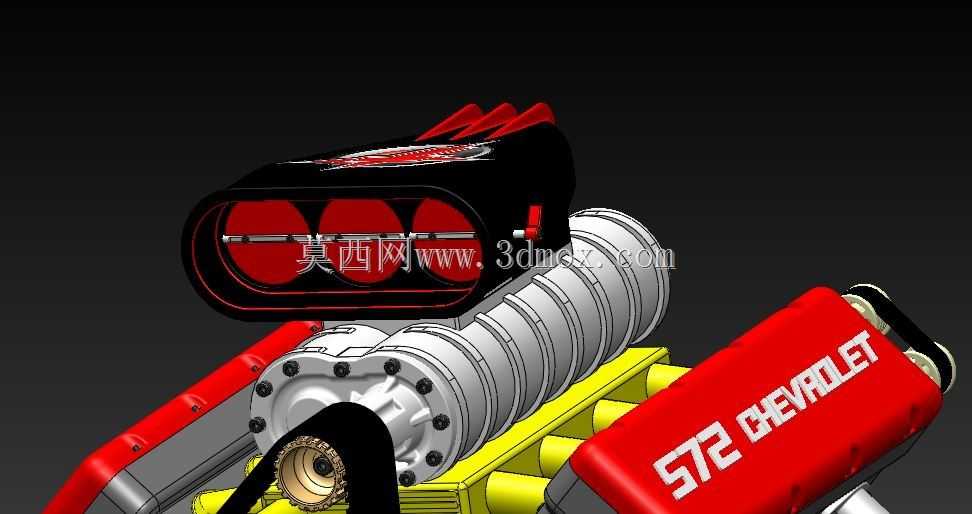

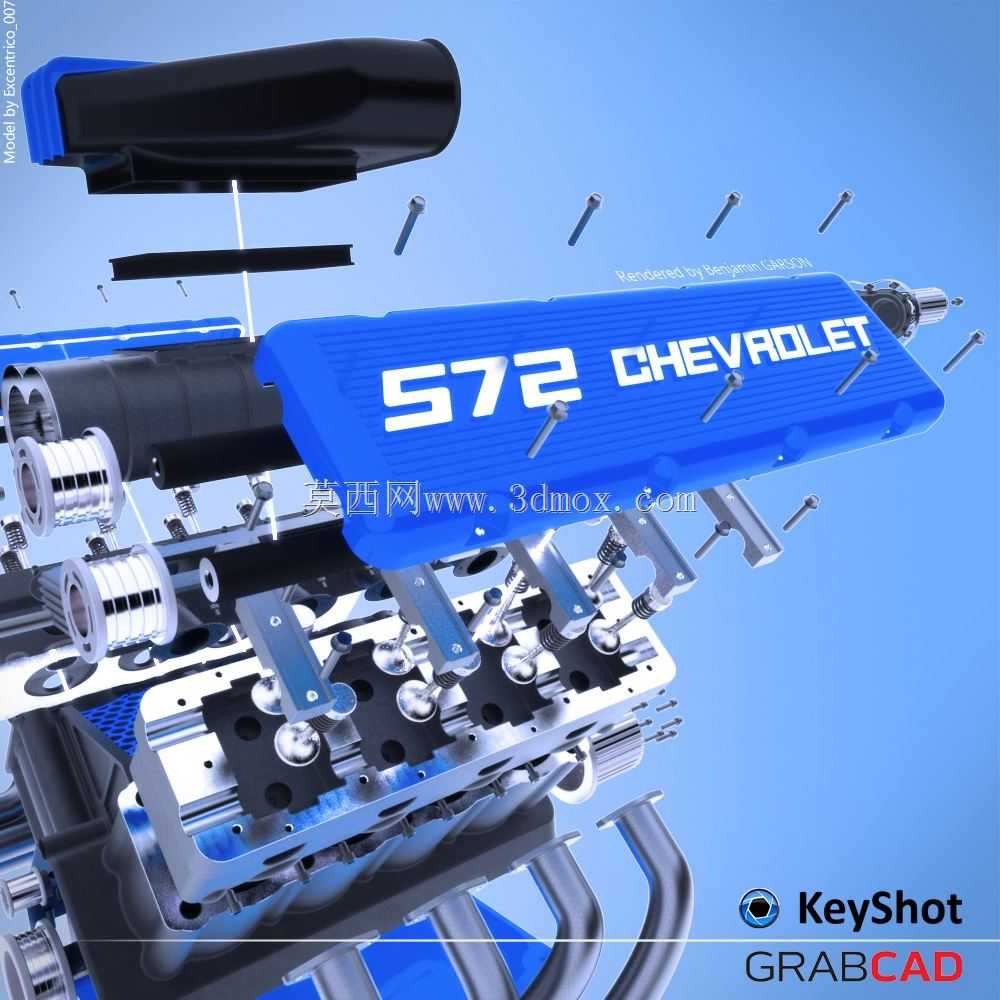

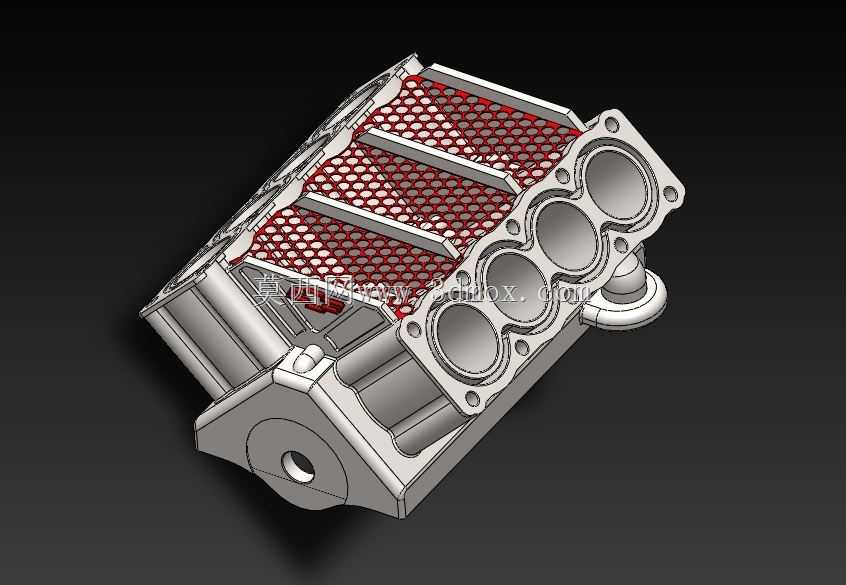

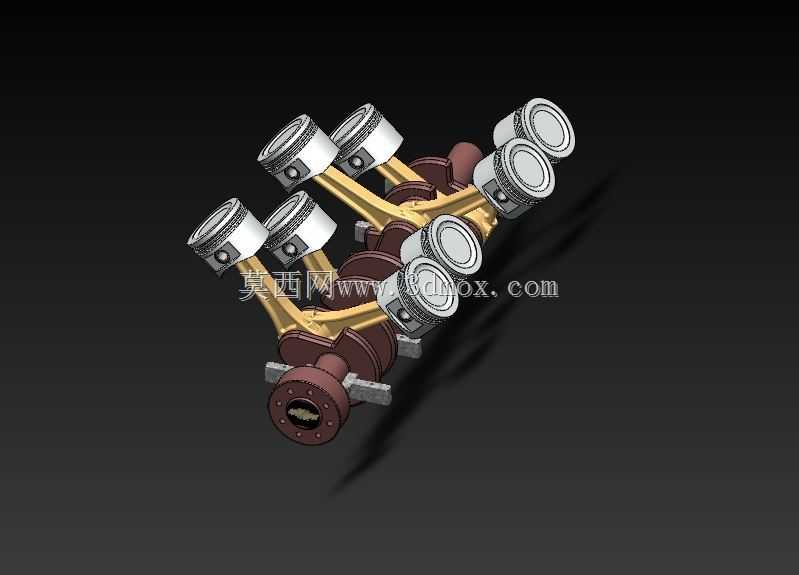

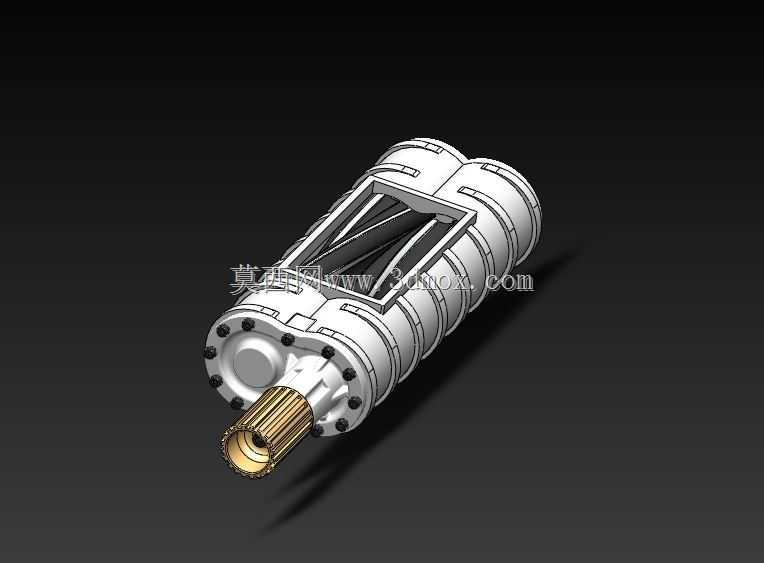

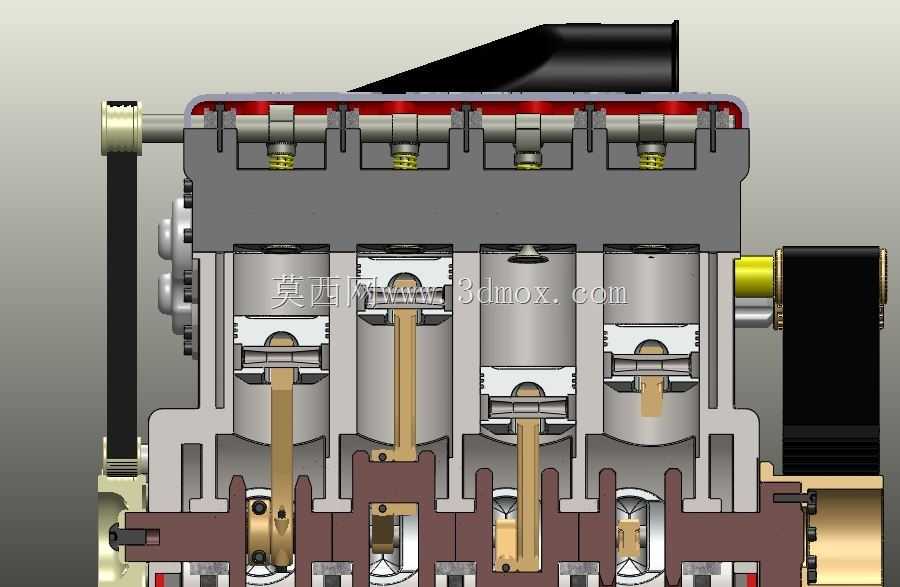

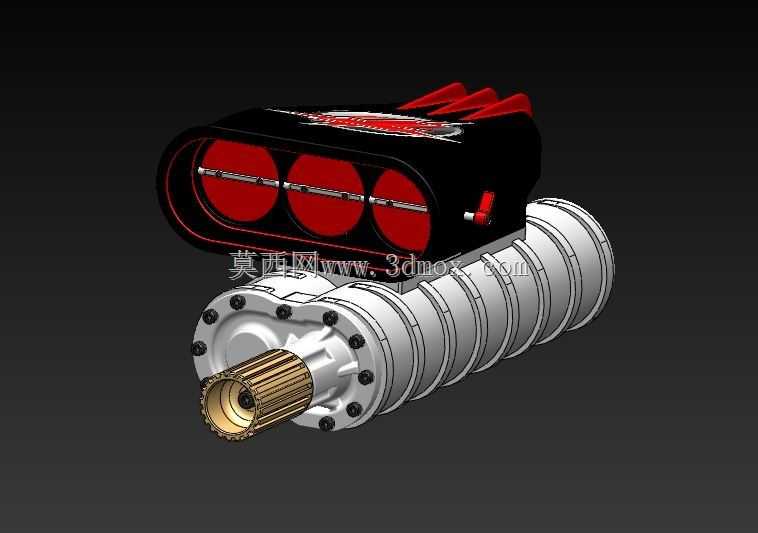

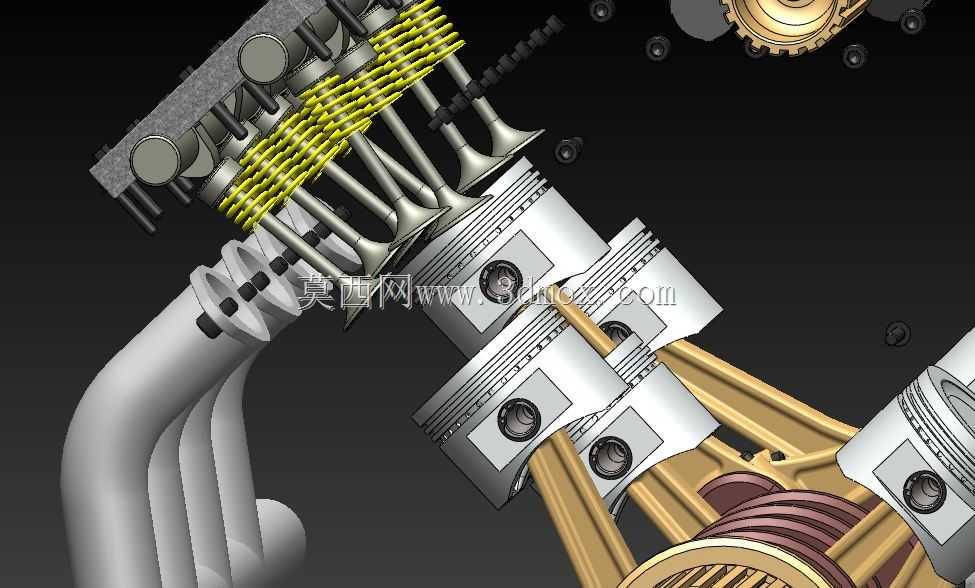

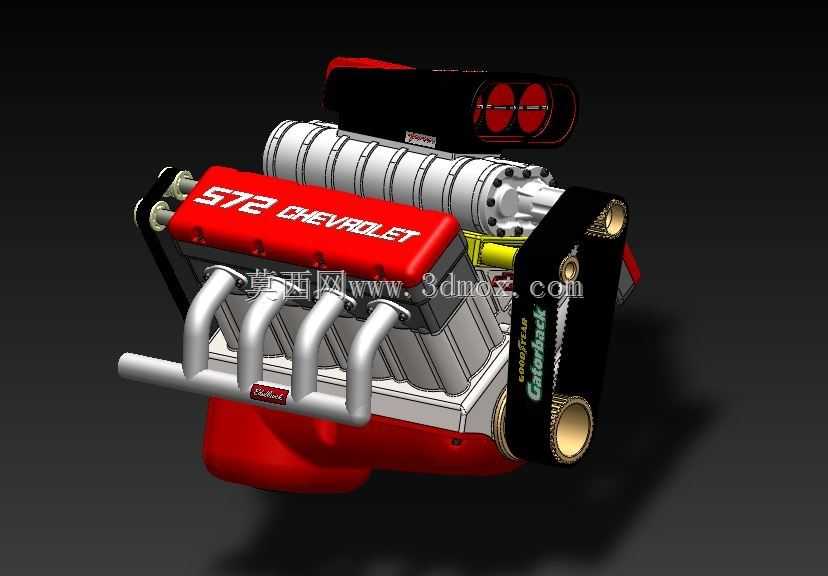

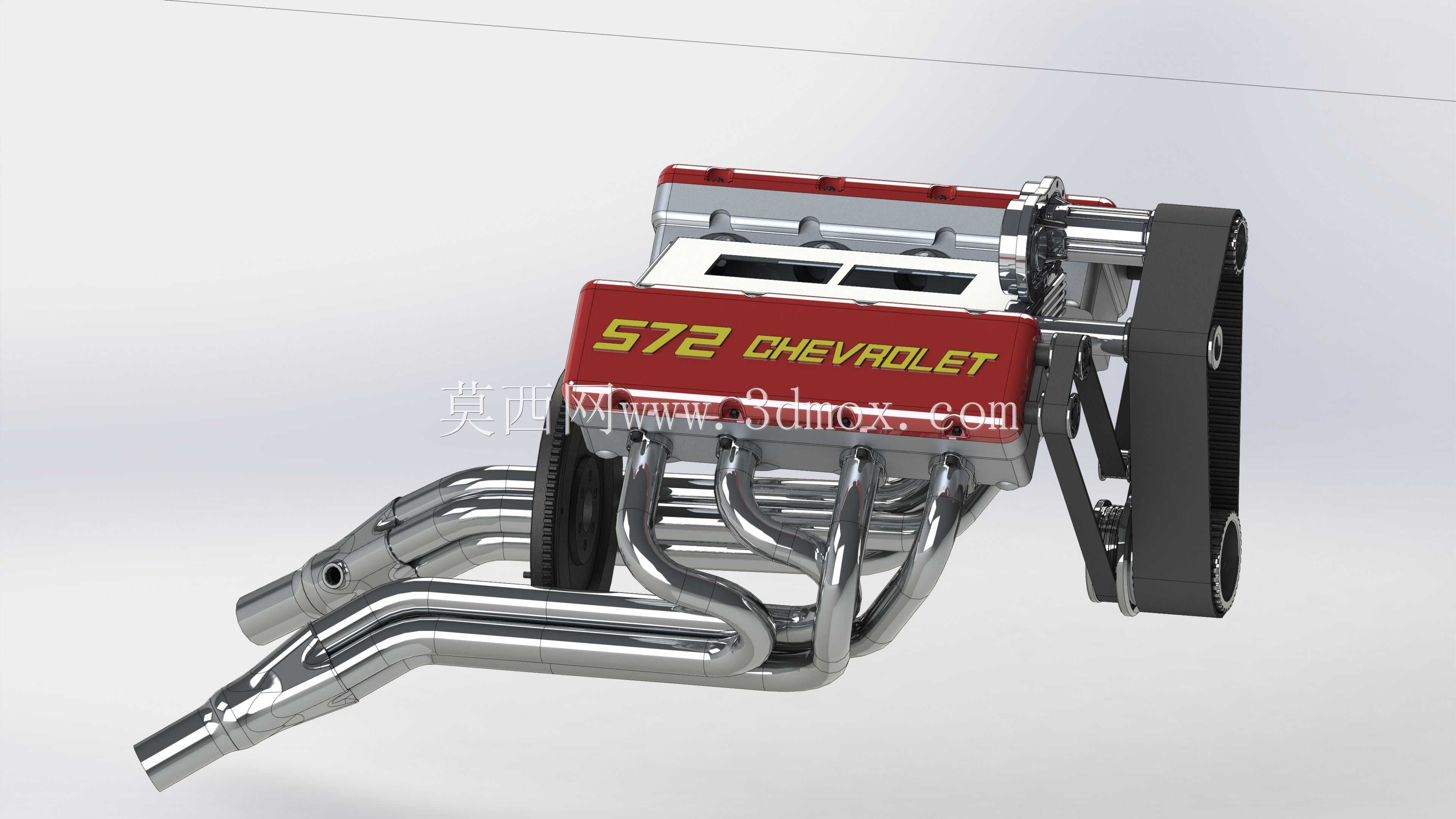

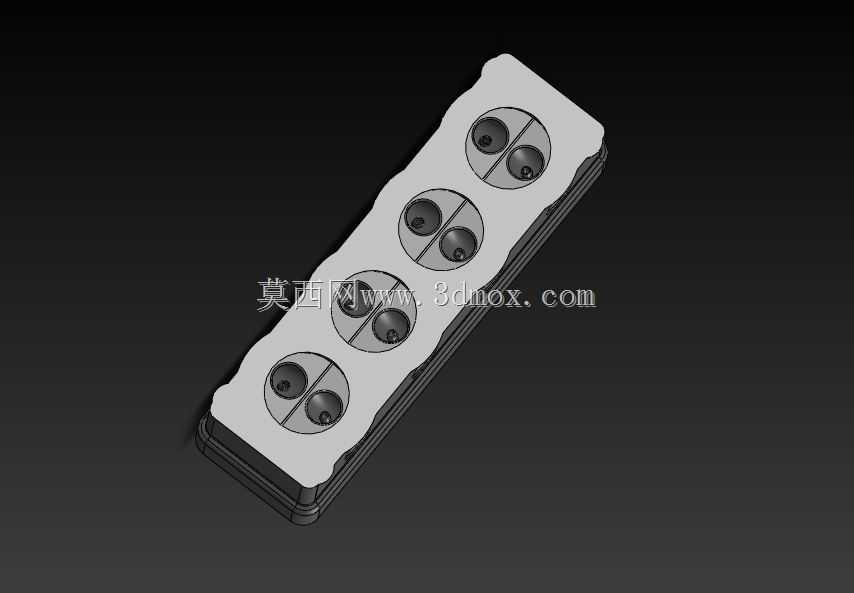

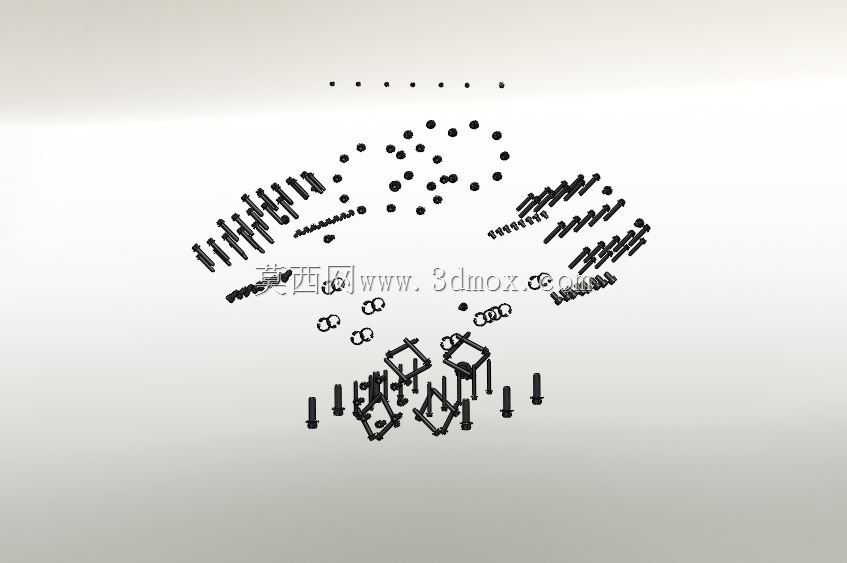

　　增压器的动力输入通过皮带轮组从曲轴前端取力，皮带张紧结构、增压器旁通管路的安装位置都做了精准还原，没有省略关键的连接结构。缸体部分采用分体式建模逻辑，缸体、缸盖、油底壳、气门室罩均为独立零件，可单独拆分观察内部结构，活塞与连杆采用销连接，连杆大头与曲轴曲柄销做了转动副约束，曲轴的主轴颈位置预留了与缸体主轴承座的安装定位结构，主轴承盖的螺栓孔位置、紧固点位都和真实机型保持一致。增压器部分的转子采用双叶罗茨结构，转子与壳体之间的间隙按照真实增压器的装配公差做了预留，增压器的进气口位于顶部，出气口通过密封连接结构与下方进气歧管连通，进气歧管的流道走向对应每个气缸的进气门位置，可清晰观察增压空气进入气缸的路径。气门系统采用顶置气门布局，

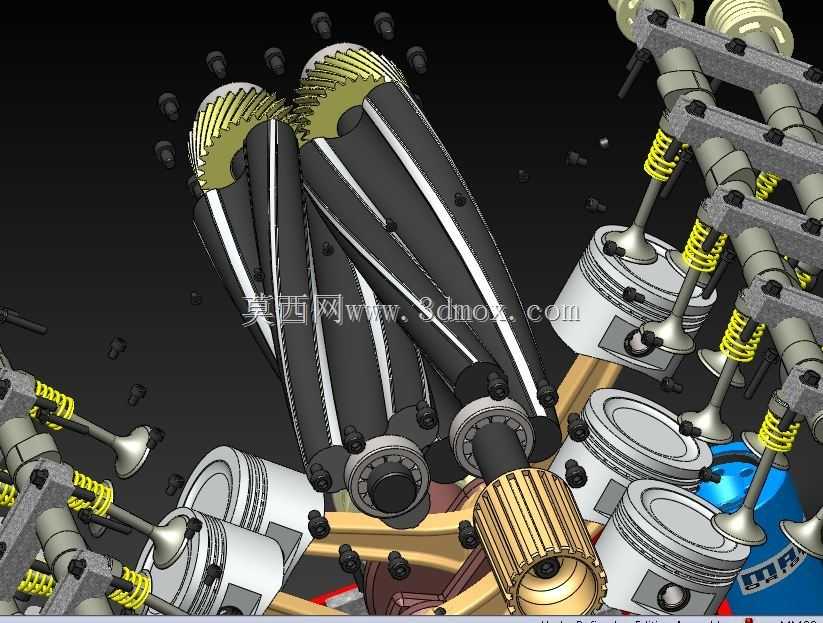

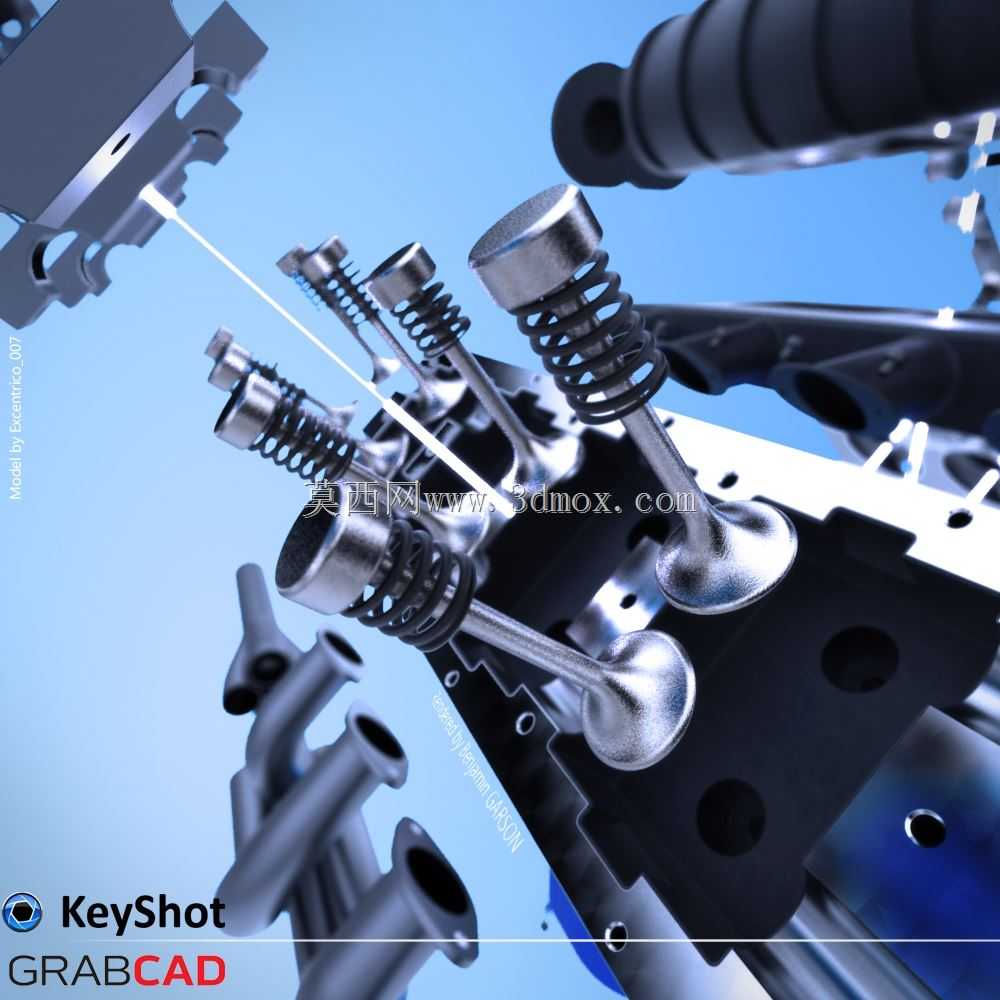

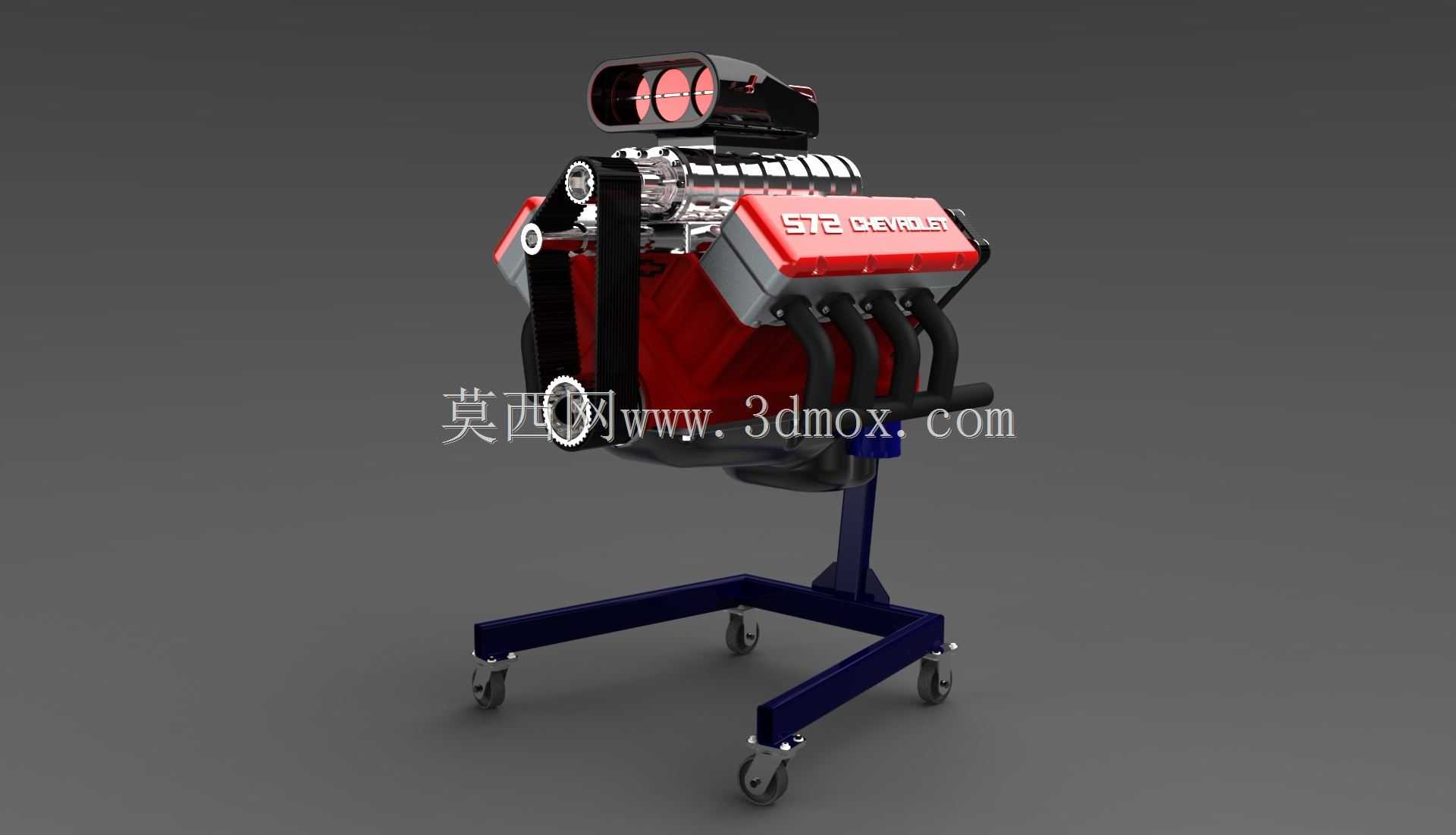

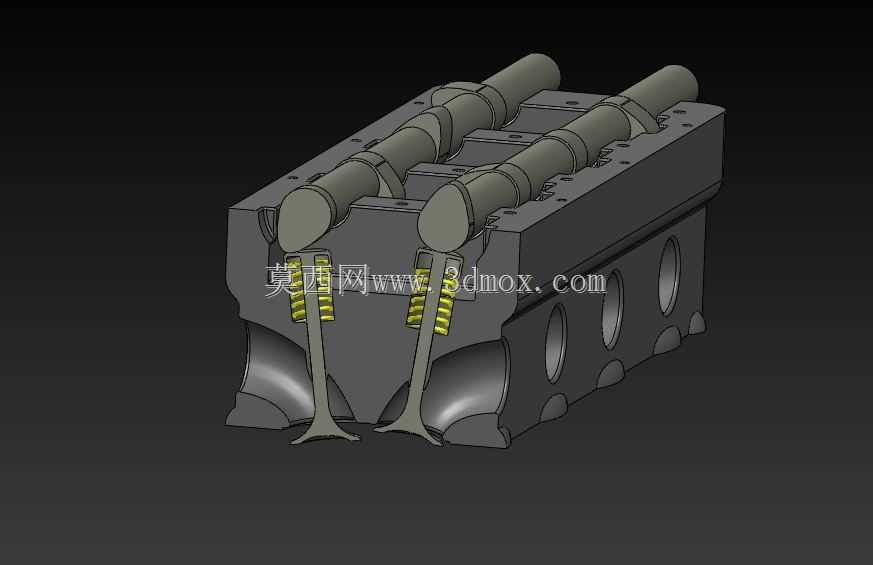

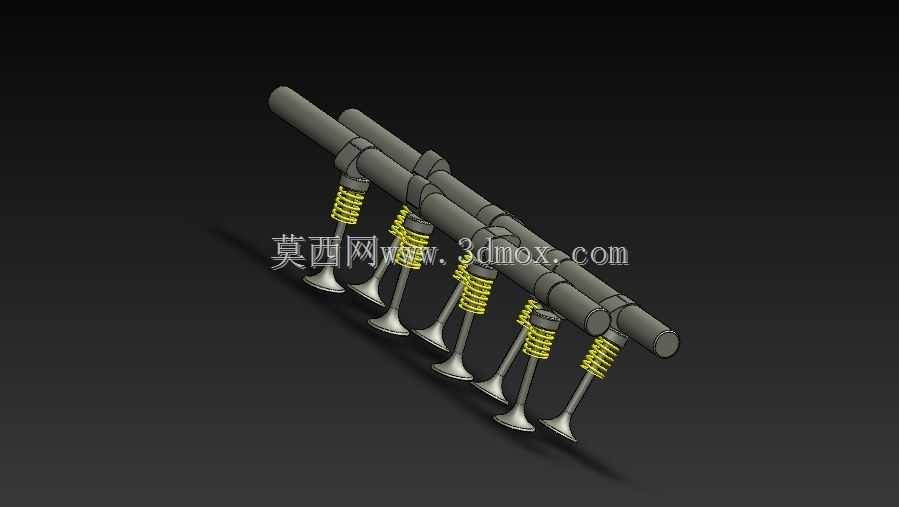

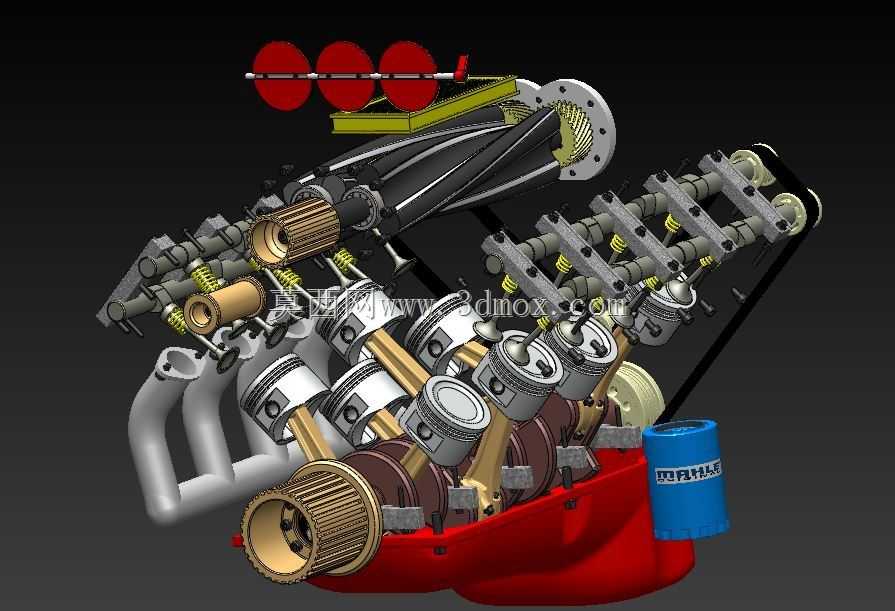

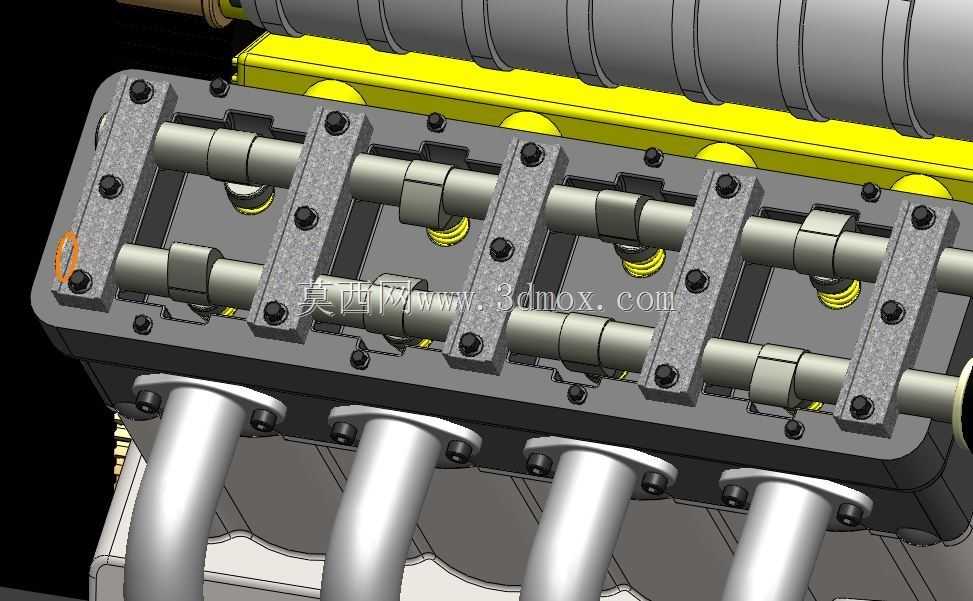

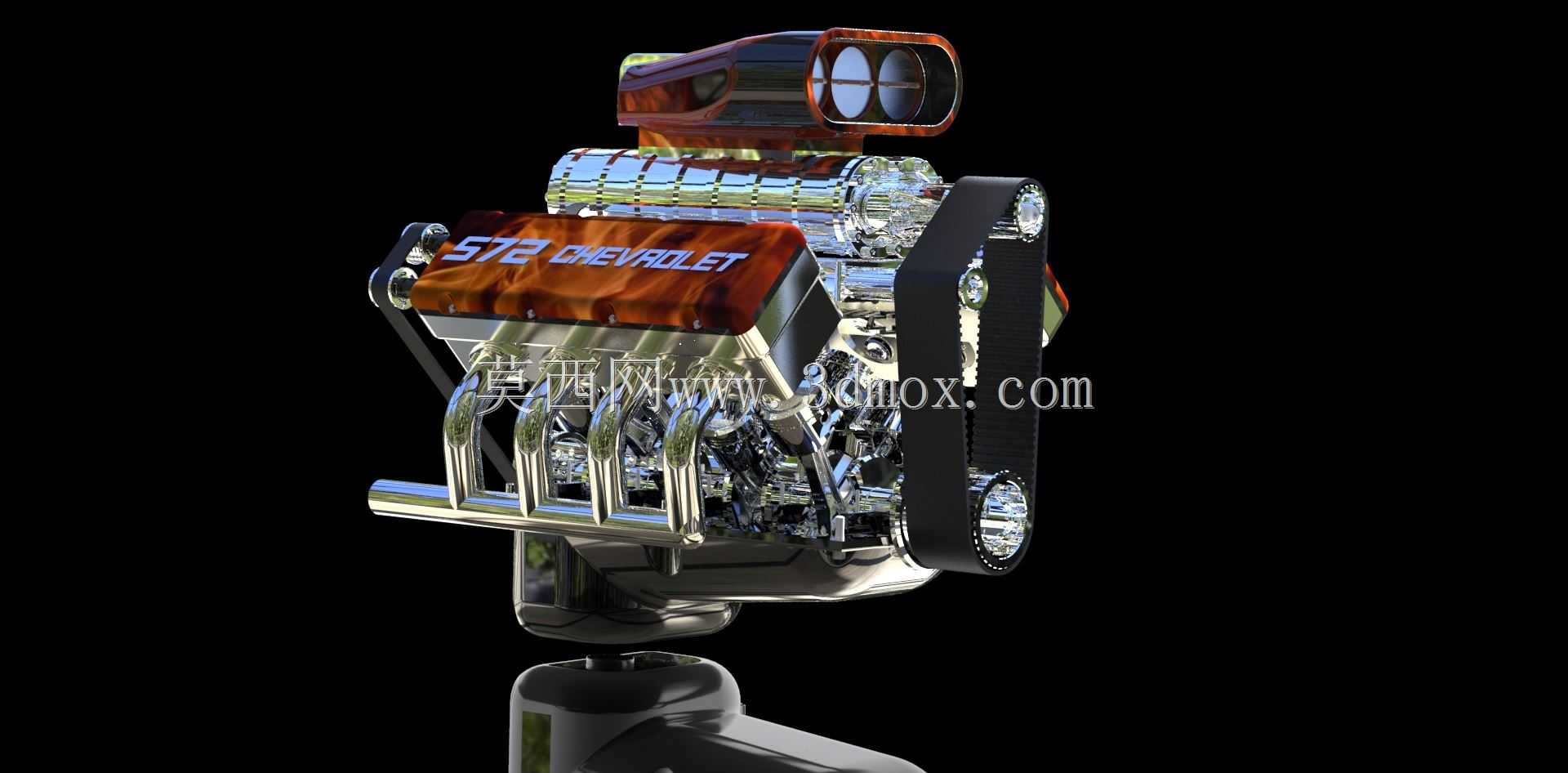

　　凸轮轴通过正时结构与曲轴联动，凸轮型线按照常规内燃机的配气相位做了轮廓还原，气门弹簧、气门挺柱的结构均做了细化，转动曲轴时可直观看到进排气门按照配气顺序定时开闭的动作，能清晰展示四冲程内燃机的配气逻辑。整套模型还附带了发动机展示支架的结构，支架采用方管焊接框架结构，底部四个万向脚轮带锁止结构，支架与发动机缸体的连接点位于缸体两侧的主安装位，连接支架的固定螺栓孔位、加强筋结构都做了还原，可直接用于展示场景的结构参考。从安装边界来看，该动力装置的整体外形尺寸按照1:1比例还原，长度方向从曲轴皮带轮前端到飞轮后端的尺寸、宽度方向为两列气门室罩的最大外侧间距、高度方向从油底壳底部到增压器进气口顶部的尺寸都符合真实大排量V8发动机的尺寸范围，

　　安装点位的位置、孔径参数都和常规纵置后驱车型的发动机舱安装位匹配，可直接用于整车动力匹配的空间校核工作。在实际工程应用中，这类带鼓风机增压器的V8动力装置多用于大马力乘用车、改装性能车、小型船舶动力、固定式发电机组动力场景，建模时针对增压器与缸体的连接强度、皮带轮系的传动包角、进气路径的密封结构都做了结构合理性验证，不存在结构强度不足或者传动失效的设计缺陷，所有零部件的壁厚、连接螺栓的规格都按照常规内燃机的设计标准做了匹配，可作为同类动力装置结构设计的参考模板，帮助设计人员快速完成初始方案的结构搭建，减少基础结构建模的重复工作量。
