两款星型与一款V12奥恩多夫引擎结构

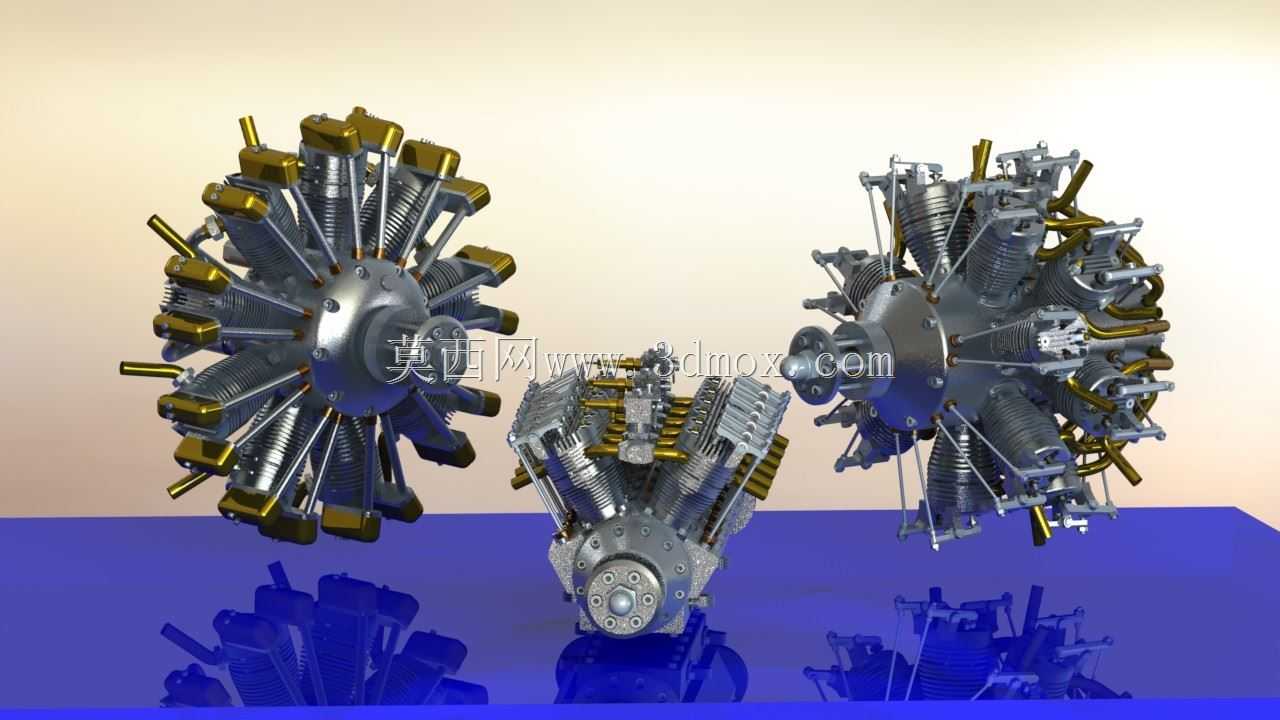

　　本次呈现的三款奥恩多夫引擎，分别为两款径向布局引擎与一款V12布局引擎，均为内燃机动力装置的典型结构方案，在航空早期动力、小型特种装备动力领域有着明确的应用场景。径向引擎也就是常说的星型引擎，最早广泛应用于螺旋桨飞机，其气缸围绕曲轴中心呈放射状均匀布置，这种布局的核心优势在于可以在较小的整机轴向尺寸下布置更大的气缸总排量，同时风冷散热条件远优于直列布局，不需要复杂的水冷管路结构，在早期航空材料可靠性不足、维护条件有限的场景下，能够大幅降低动力系统的故障概率，单排径向引擎的曲轴长度仅相当于同排量直列引擎的三分之一左右，曲轴的扭转刚度更高，高转速下的扭振风险更低，对于需要持续稳定输出功率的螺旋桨推进场景适配性极强。两款径向引擎在气缸数、

　　散热鳍片结构、进排气管路走向上做了差异化设计，其中一款气缸数更多，单缸排量更小，更适合高转速持续输出的场景，另一款气缸数稍少，单缸工作容积更大，低速扭矩输出特性更突出，可适配不同起飞重量的飞行器需求。V12布局引擎则采用两列气缸以60度夹角布置在曲轴两侧，这种布局的整机平衡性极佳，一阶、二阶振动都能通过曲轴配重与气缸夹角设计实现完全自平衡，运行平顺性远优于直列六缸以下的布局，同时V12布局的整机宽度远小于同排量的径向引擎，在需要减小迎风面积的高速飞行器、高性能地面动力装备场景中更具优势，其进排气系统可以分侧布置，进气歧管的长度一致性更容易控制，各缸的进气均匀性更好，能够保证每个气缸的空燃比偏差控制在极小范围内，提升燃烧效率与动力输出的一致性。从设计思路来看，三款引擎的建模均遵循实际内燃机的结构逻辑，径向引擎的主曲轴采用偏心曲柄结构，每个气缸的连杆通过关节轴承连接在曲柄销上，其中一个连杆为主连杆，其余气缸的连杆通过铰接方式连接在主连杆的大端凸缘上，这种结构是径向引擎的经典设计，能够避免多连杆在同一曲柄销上布置带来的轴向尺寸过大问题，同时保证各气缸的活塞行程一致，压缩比偏差控制在工程允许范围内。V12引擎的曲轴采用全支撑结构，每个曲柄之间都设置有主轴承座，曲轴箱采用分体式设计，上下曲轴箱通过螺栓连接，结合面涂覆密封胶实现机油密封，气缸盖采用整体式铝合金结构，每缸布置两个进气门两个排气门，配气机构采用顶置凸轮轴设计，凸轮轴通过正时链条由曲轴前端驱动，保证配气相位的准确性。从安装边界来看，径向引擎的安装法兰位于引擎后部，也就是螺旋桨安装端的对侧，法兰上的安装孔呈圆周均匀布置，适配飞行器防火墙的安装接口，引擎的整机直径根据气缸数不同有明确区分，小排量径向引擎的直径控制在800毫米以内，大排量径向引擎直径不超过1200毫米，轴向尺寸均控制在300毫米到500毫米之间，安装时需要预留出前部螺旋桨的旋转空间，以及后部排气管路、机油管路的布置空间，引擎的重心位于曲轴中心线上，安装时需要保证安装面与曲轴轴线的垂直度偏差不超过0.1毫米，避免运行时产生额外的偏载力矩。V12引擎的安装支脚分布在曲轴箱两侧下部，四个安装支脚的安装面处于同一水平面，

　　平面度公差不超过0.05毫米，整机长度约1200毫米，宽度约700毫米，高度约650毫米，安装时需要预留出两侧排气歧管、上部进气歧管以及前端附件驱动轮系的布置空间，引擎的油底壳位于整机最下部，需要预留至少100毫米的离地间隙，避免运行过程中油底壳磕碰损坏。在实际功能特性上，三款引擎均采用四冲程工作循环，径向引擎由于风冷结构的特性，气缸外壁的散热鳍片高度从气缸盖到气缸套下部逐渐降低，匹配不同位置的散热需求，气缸盖部位温度最高，散热鳍片高度最大，散热面积比气缸套下部大40%左右，保证气缸整体温度均匀，避免出现局部过热导致的活塞拉缸、气门烧蚀等故障。V12引擎采用水冷结构，气缸体与气缸盖内部布置有连通的冷却水套，冷却水从气缸体下部进入，

　　经过气缸套周围的水套流到气缸盖，带走燃烧室与排气门附近的热量后从气缸盖上部的出水口流出，进入散热器完成散热循环，这种水冷结构能够保证发动机在不同工况下的工作温度稳定在85到95摄氏度的最佳区间，燃烧效率更高，排放性能更好。三款引擎的润滑系统均采用压力润滑与飞溅润滑结合的方式，主油道布置在曲轴箱内部，机油通过机油泵加压后输送到各个主轴承、连杆轴承、凸轮轴轴承等高速摩擦副表面，气缸壁、活塞销等部位则通过曲轴旋转甩起的机油实现飞溅润滑，机油泵采用齿轮式结构，由曲轴前端直接驱动，供油压力稳定在300到500千帕之间，保证高转速下各个摩擦副都能得到充足的润滑。从建模细节来看，三款引擎的所有外部管路、紧固件、散热结构都按照实际工程结构还原，没有出现结构简化导致的原理性错误，比如径向引擎的点火导线从每个气缸的火花塞位置引出，汇集到后部的磁电机安装位，磁电机通过齿轮由曲轴驱动，按照气缸的点火顺序依次为每个气缸提供点火高压电；V12引擎的燃油导轨布置在进气歧管一侧，每个喷油器的安装位置正对进气门背面，保证喷油器喷出的燃油能够被进气气流充分雾化，与空气混合均匀后进入燃烧室。这些细节结构的还原，能够让结构设计从业者清晰理解不同布局内燃机的结构差异与设计逻辑，在进行特种动力装备选型、动力舱结构设计时，能够准确掌握不同引擎的外形尺寸、安装接口、管路布置需求，避免出现安装干涉、维护空间不足等工程问题。
