做汽车外饰结构设计快十年,经手的进气类构件少说也有几十款,车顶嵌入式进气口这类部件,看着只是个外覆盖件,实际要平衡的工程边界条件比普通外饰件多不少。先从实际装车场景说,这类进气口大多用在硬派越野、性能改装车或者特种作业车辆的车顶位置,核心作用不是很多人以为的单纯装饰,一方面是给车内换气系统引入经过车顶上方的洁净空气,避免车轮卷起的扬尘、路面溅起的泥水从低位进气口进入风道,另一方面部分性能取向的车型会用这类进气口给后置中冷器、制动散热系统导入高速气流,还有部分房车版本会把这类构件和车内新风系统打通,提升驻车状态下的换气效率。
设计初期最先要卡的是安装边界,这类构件是嵌入车顶蒙皮安装的,首先要匹配车顶的曲面曲率,常规量产乘用车的车顶横向曲率半径在1200mm到1800mm之间,纵向曲率半径在2500mm到3500mm之间,构件的法兰安装边必须完全贴合车顶外曲面,不然打胶密封后很容易出现漏水隐患,安装边的宽度一般控制在25mm到30mm,既要留足结构胶的打胶宽度,也要给周边的装饰压条留出安装空间。构件的整体突出高度不能超过70mm,这个数值是综合了风阻、限高、行人保护要求算出来的,突出太高不仅高速风噪会陡增,过限高杆、下地库的时候也容易剐蹭,而且突出量超过法规要求的外饰件凸出限值,过不了公告检测。
再说到功能结构设计,进气口的迎风面开缝角度是反复算过CFD才定的,一般开缝的下切角度在12度到15度之间,这个角度既能保证车辆在60km/h以上行驶时,动压能把足够的空气压入风道,又能避免行车时的雨水顺着开缝直接灌进风道内部。开缝后面的挡水结构是两层设计,第一层是和上壳体一体成型的挡水檐,能挡住大部分正面冲进来的雨水,第二层是风道内部的导流隔板,把进来的空气做一次折流,混在气流里的水滴会因为惯性撞在隔板上,顺着隔板下方的排水槽流到构件两端的排水孔,直接排到车顶外表面,不会顺着风道进到车内或者散热系统里。
壳体的壁厚设计也有讲究,用改性PP加20%滑石粉的材料的话,主体壁厚控制在2.5mm,安装法兰边因为要打螺丝、压密封胶条,壁厚加到3mm,同时在法兰边和主体壳体连接的位置做一圈R3的圆角过渡,避免注塑的时候出现缩痕,也能减少应力集中,车辆长期在颠簸路面行驶的时候不会出现连接位置开裂。壳体内部的加强筋不能乱加,筋的高度不能超过壁厚的2倍,厚度是主体壁厚的0.6倍,而且筋的走向要顺着气流方向,不然会增加风道内的风阻,还会在高速气流通过的时候产生紊流噪音,之前有款初版设计就是加强筋横着做,跑到120km/h的时候进气口传出的啸叫比风噪还大,后来把筋的走向改成顺气流方向,又在筋的端部做了斜切倒角,噪音直接降了12个分贝。
还有安装点的布置,这类构件一般是用M6的自攻螺丝配合车顶的预埋安装座固定,安装点的间距控制在150mm到180mm之间,间距太大的话,车辆在高温暴晒下,塑料壳体热胀冷缩会出现拱起,和车顶之间出现缝隙,间距太小又会增加装配工作量,也多了漏水的风险点。每个安装点的位置都要做凸台,凸台高度比周边的密封胶条压缩后的厚度高1mm,这样打螺丝的时候能把密封胶条压到合适的压缩量,既不会因为压太死胶条失去弹性,也不会因为压不够出现缝隙。

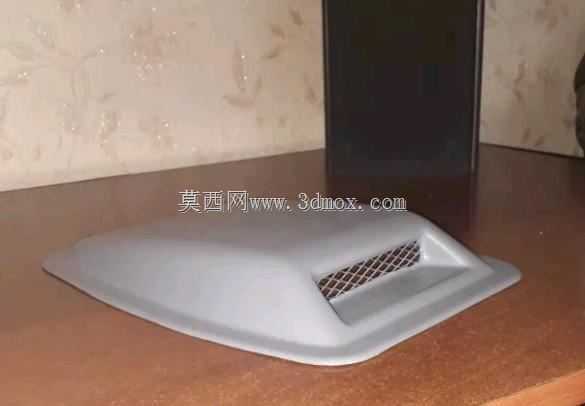

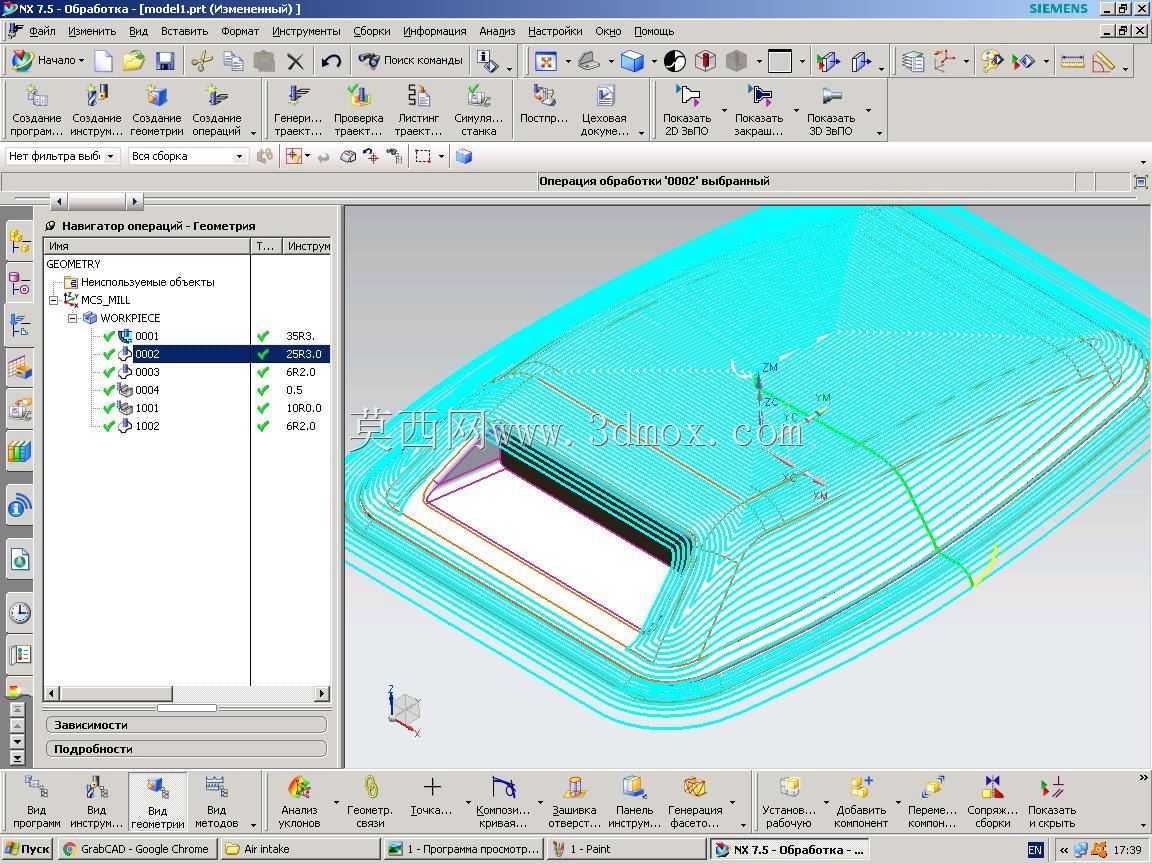

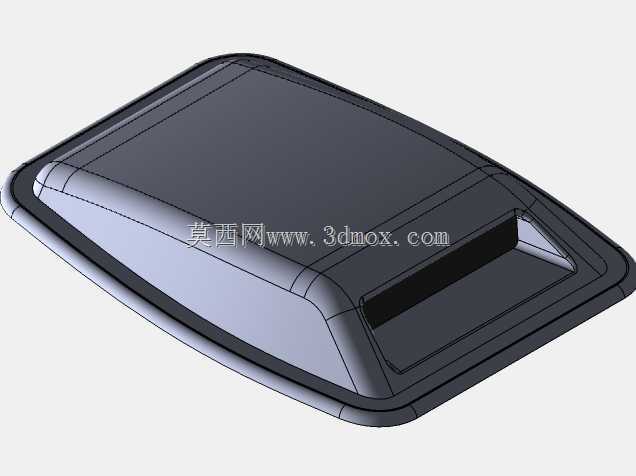

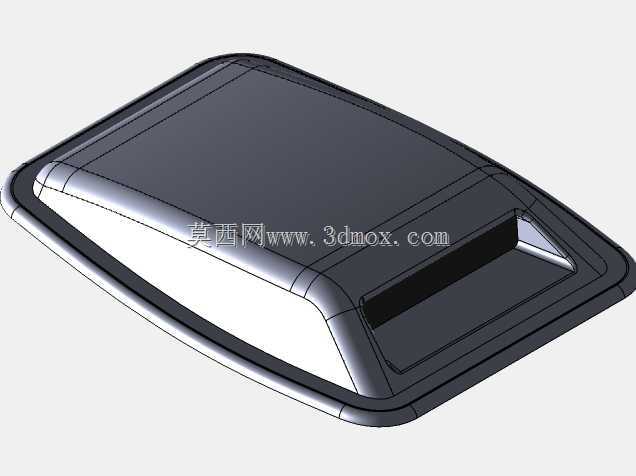

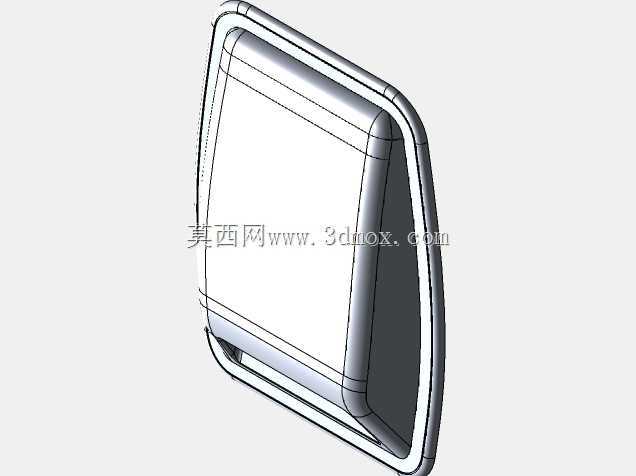

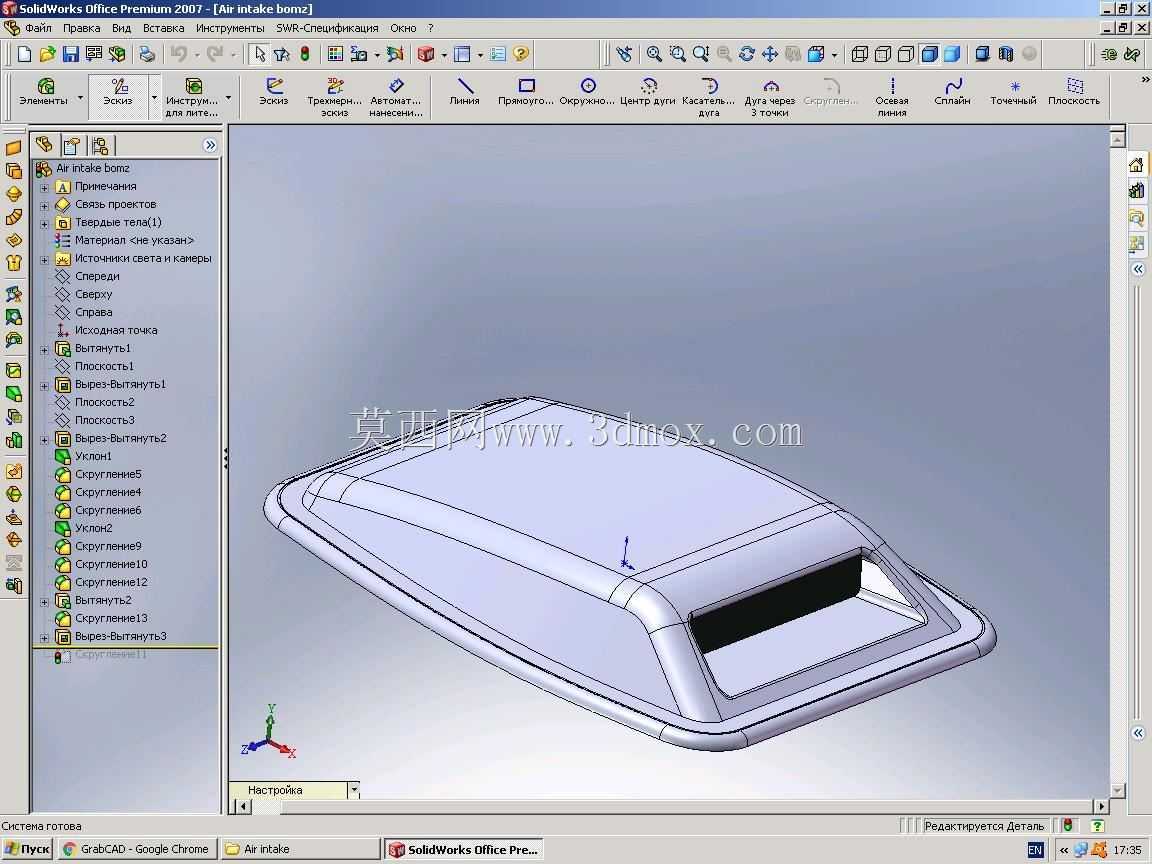

实际做建模的时候,最先做的不是壳体外形,是先把车顶的安装面、周边的密封条安装位、内部风道的对接边界全部搭好基准面,然后再做外曲面的造型,外曲面不光要好看,还要做A面的曲率连续检查,高光下不能有扭曲的反光带,不然装车之后和周边的车顶曲面不协调,看起来很廉价。做完外曲面之后再偏置出壁厚,然后加内部的挡水结构、加强筋、安装凸台,最后还要做装配干涉检查,要保证构件装上去之后,和车顶蒙皮之间的间隙均匀,和周边的装饰条没有干涉,开关天窗的时候(如果是带天窗的车型)也不会碰到进气口的下边缘。
之前做过一款越野车型的同类型进气口,一开始没考虑到越野场景下的树枝剐蹭,把进气口的前缘做的太尖太薄,去阿拉善做路试的时候,跑了几十公里戈壁路,前缘就被打过来的小石子、刮过来的骆驼刺打出了好几个缺口,后来把前缘的圆角从R2改成R8,又把前缘位置的壁厚加到3.5mm,还在表面做了细皮纹处理,既提升了抗冲击能力,小的划痕也看不明显。还有排水孔的设计,一开始把排水孔开在构件的最低点,结果停车的时候树上掉的树籽、灰尘混着水把孔堵了,下大雨的时候风道里的水排不出去,直接渗到了车内顶棚,后来把排水孔改成直径8mm的圆孔,每个排水孔旁边加一个挡渣筋,挡住大的杂物,又在排水孔位置做了一个小的沉台,就算有小的泥沙沉积,也不会堵死排水通道。
这类构件的风阻系数优化也不能忽略,整个上壳体的侧面做了1:8的拔模斜度,尾部做了一个小的扰流斜面,让气流流过构件之后能快速贴合车顶曲面,不会在构件后面形成大的涡流区,别小看这一点优化,整个构件的风阻系数能降0.008,对于高速行驶的车辆来说,长期跑高速的话能省一点油,更重要的是能减少涡流带来的风噪。另外,进气口的进气流量也要匹配后端系统的需求,如果是接车内新风系统的话,按每小时300立方米的换气量算,开缝的有效通流面积要做到60平方厘米以上,如果是给中冷器供气的话,通流面积还要再加大40%,不然高负荷工况下进气量不够,会影响动力输出。
