弧形车用挡泥防护构件结构设计

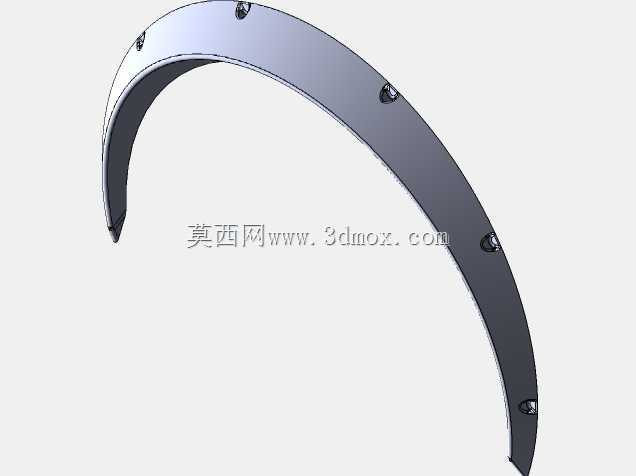

　　日常道路行驶场景里，车辆轮组高速转动会带起路面的积水、泥块、碎石碎屑，这类飞溅物如果不受阻挡，一方面会击打车身底盘、侧围钣金造成漆面剥落、锈蚀隐患，另一方面会飞溅到相邻车道的行驶车辆、非机动车或者行人身上，带来通行安全风险，挡泥构件就是为解决这类问题设置的车身附属防护部件。这款弧形挡泥构件的整体轮廓贴合轮组转动的包络轨迹设计，采用大曲率弧形弯板结构，整体弧度匹配轮拱内侧的安装空间，不会在车辆转向、悬架上下跳动时与轮胎、减震部件产生运动干涉。从结构细节来看，构件沿弧形走向均匀布置了多个安装固定孔位，孔位的位置匹配对应车型轮拱内侧的预装安装点，安装时可以通过标准紧固件直接对位固定，不需要额外在车身上打孔改制，降低装配的改动量。

　　构件的截面采用带微弧度的薄板结构，既保证足够的支撑刚度，在受到飞石冲击、泥水长期冲刷时不会出现明显变形，又能控制自身重量，不会给车身增加过多的附加载荷。设计过程中首先要确认的是安装边界尺寸，需要结合对应车型的轮拱内侧空间、轮胎最大转向角度下的外轮廓轨迹、悬架最大压缩行程时的轮胎位置，预留足够的安全间隙，避免极端工况下构件与运动部件发生剐蹭。弧形的曲率设置不是单纯的圆弧过渡，靠近轮组前缘的部分弧度稍缓，主要引导前轮带起的飞溅物向车身侧下方导流，靠近轮组后缘的部分弧度收窄，能够阻挡后轮带起的杂物向后抛射，覆盖轮组转动时飞溅物的主要抛射角度范围。构件的边缘做了小圆弧收边处理，没有尖锐的棱角，一方面避免装配过程中划伤操作人员，

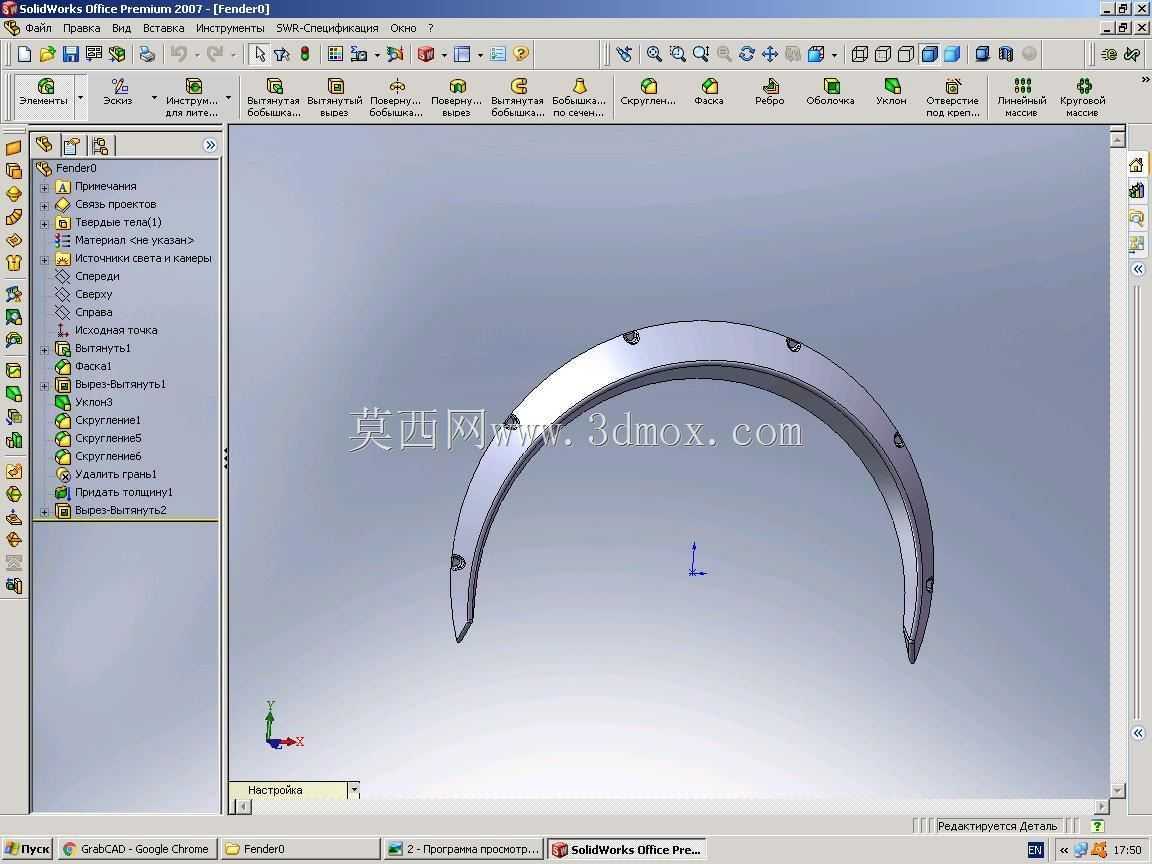

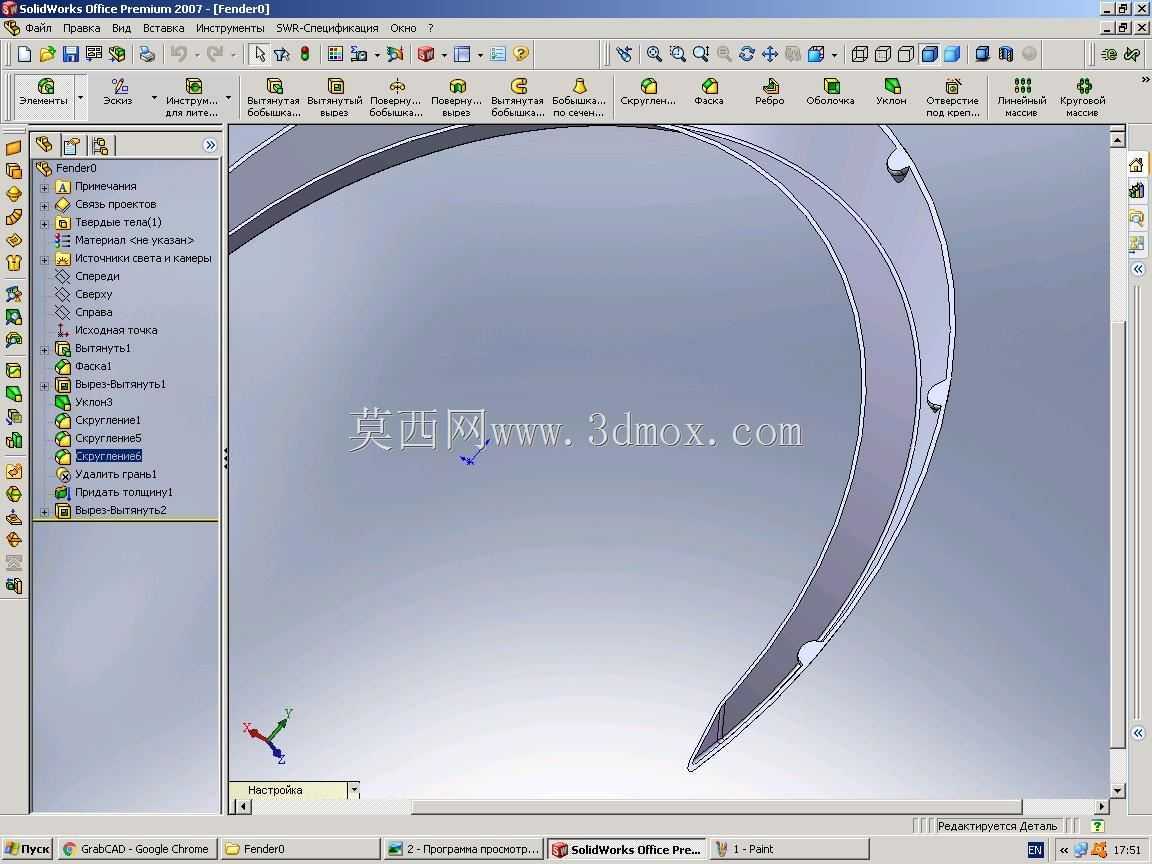

　　另一方面长期使用过程中不会因为应力集中出现边缘开裂的问题。固定孔位的周边做了局部加厚的凸台结构，提升安装位置的结构强度，避免车辆行驶过程中的长期振动导致固定孔位开裂、构件松动脱落。实际装车使用时，这类挡泥构件能够将轮组带起的90%以上的飞溅物阻挡在构件内侧，顺着弧形板面导流到地面，大幅减少车身侧围、底盘部位的泥污附着，降低用户日常清洗车辆的频次，同时也能避免碎石高速击打底盘管线、钣金涂层，延长车身部件的使用寿命。在非铺装路面、雨雪天气行驶时，挡泥构件的防护作用会更加明显，能够有效减少飞溅物对后方车辆视线的干扰，提升复杂路况下的行驶安全性。建模过程中需要重点校验弧形曲面的顺滑度，保证板面没有明显的折角、凹凸，

　　避免导流过程中出现泥污积存的死角，同时要核对每个安装孔位的坐标尺寸，确保和车身安装点的位置度误差控制在合理范围内，保证实装时的装配精度。构件的厚度设置需要兼顾韧性与刚性，过薄容易受冲击变形，过厚则会增加重量、提高材料成本，同时在低温环境下还要保证足够的抗冲击性能，避免冬季受冻后被飞石击裂。
