链式CT扫描链环检测结构设计

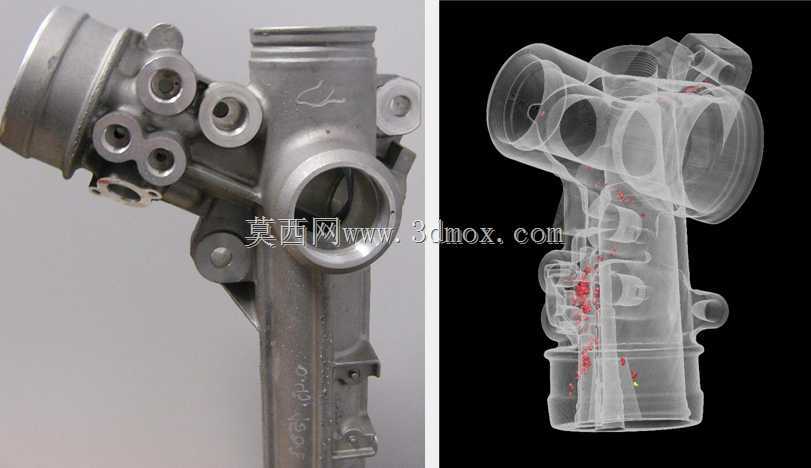

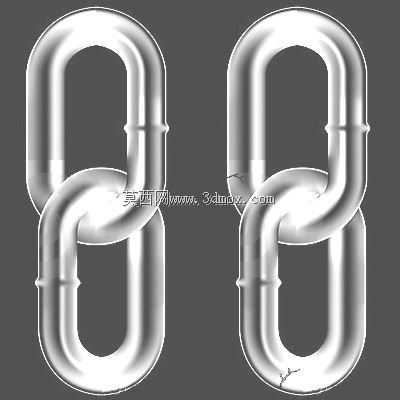

　　在起重运输、矿山采掘、船舶系泊这类重载作业场景中，链条作为核心承载传力部件，长期承受交变载荷、冲击载荷以及磨损、腐蚀作用，链环内部的微裂纹、材质疏松、焊接缺陷等隐蔽损伤，是引发断链事故的核心诱因，传统的磁粉、超声检测手段受限于链环的环形封闭结构，存在检测盲区，无法完整覆盖链环整体的内部缺陷排查，链式CT扫描的配套检测结构，正是针对这类环形承载构件的全维度无损检测需求设计。这套结构的核心检测对象为标准矿用高强度圆环链，适配的链环规格覆盖常用的18×64、22×86、26×92等系列，单组检测工位可同时容纳两个互锁链环进入扫描视野，避免单环检测时相邻链环的干涉影响，同时保证扫描成像时链环的所有曲面、

　　焊缝位置都处于射线源与探测器的有效成像范围内。从结构布局来看，整套检测工位的链环承载定位结构采用低射线吸收率的碳纤维材质制作定位夹具，避免金属夹具在CT成像中产生伪影，干扰缺陷判定；定位槽的弧度完全匹配链环的外圆弧度，间隙控制在0.2mm以内，既保证链环放置时的定位精度，避免扫描过程中链环移位造成成像模糊，也方便检测完成后链环的快速取放，适配流水线式的批量检测节奏。射线源与探测器的相对位置经过校准，成像视野的中心恰好对准两个互锁链环的接触啮合位置——这个位置是链环磨损、应力集中最严重的区域，也是缺陷高发区，扫描过程中链环承载台可沿竖直轴线做360度匀速回转，保证CT重建时能获取完整的断层数据，不会出现局部信息缺失。

　　设计过程中重点考虑了现场的安装边界，整套检测单元的外部防护壳体采用铅钢复合结构，满足射线防护的安全距离要求，设备整体占地宽度控制在1.8米以内，深度2.2米，高度2.1米，可以直接对接现有链条生产线的出料端，不需要对原有车间布局做大规模改造；进料口的高度匹配链条生产线的出料导轨高度，检测完成的合格链环可直接沿导轨流入下一道热处理或涂装工序，不合格品则通过侧边的分选拨杆推入废料箱，实现全流程的自动化检测衔接。在功能实现层面，这套结构不需要对被检测链条做拆解，可直接对成段链条的连续链环做逐环扫描，单环的扫描检测周期控制在15秒以内，检测精度可识别最小0.1mm的内部裂纹以及0.2mm的材质疏松缺陷，完全覆盖重载链条的出厂检测、

　　在役定期检测的精度要求。不同于常规的工业CT检测工装，这套结构专门针对链环的环形形态做了成像参数优化，射线的曝光参数根据链环的不同材质等级做了预设档位，检测不同强度等级的链条时只需要切换对应档位，不需要重新做射线校准，大幅降低现场操作人员的调试难度。定位结构的耐磨衬套采用可更换设计，长期使用出现磨损后只需要更换衬套即可，不需要整体更换定位台，降低后期的维护成本；设备底部设置了可调式减震垫铁，可根据车间地面的平整度调整设备水平度，避免地面振动影响CT成像的清晰度。从实际应用的场景适配来看，除了新链条的出厂质量检测，这套结构也可用于在用起重链、矿用链的定期无损检测，在港口、矿山、重型装备制造车间的检测环节，不需要将链条从设备上完全拆解，只需要将待检测段的链环送入检测工位即可完成检测，大幅降低在役检测的拆装工作量。扫描获取的链环断层数据可直接对接缺陷分析软件，自动标记缺陷的位置、大小、形态，判定链环的剩余承载能力，为链条的报废更换提供量化的数据支撑，避免仅凭外观磨损判定造成的资源浪费或者漏判引发的安全事故。
