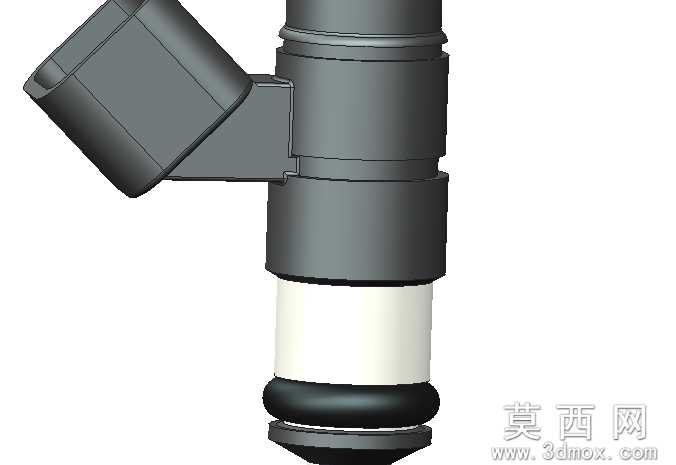

LS3型燃油喷油器三维结构设计模型

本模型为LS3型燃油喷油器的三维结构设计成果，建模阶段采用自顶向下的设计思路，先梳理喷油器的整体功能逻辑与装配层级，将整体结构拆分为侧置电气接插端、主体阀组壳体、中段密封衔接段、下端喷射端头四大核心模块，再逐一对每个模块的细节特征进行构建。建模过程中严格遵循喷油器的实际装配约束关系，对壳体部分的多级阶梯圆柱结构、侧插接座的倾斜角度与卡扣定位特征、各段壳体之间的衔接卡槽都做了精准还原，保证各零部件之间的装配间隙符合实际生产的公差要求，避免出现干涉错位的问题。材质与渲染表现上，针对喷油器不同部位的实际材质属性做了区分设置：主体金属壳体部分采用哑光深灰金属材质，还原金属机加工后的细腻磨砂质感，调整材质的反射参数与粗糙度，避免过度反光丢失结构细节；中段的绝缘密封部位设置为米白色硬质工程塑料材质，还原塑料件的温润哑光质感；下端的密封胶圈与端头密封件采用黑色橡胶材质，调整材质的凹凸纹理与弹性质感表现，还原橡胶件的视觉特征；侧置接插件的塑料壳体与主体金属部分做了明确的材质区分，让不同部件的视觉辨识度更高。结构设计上完整还原了喷油器的核心功能结构：侧置的接插端用于连接车辆电控系统的控制线路，主体内部预留了电磁阀组件的安装空间，中段的白色绝缘段实现电路部分与燃油通路的隔离密封，下端的橡胶密封圈用于与发动机进气道或缸盖安装位实现密封配合，最下端的喷口端结构还原了燃油雾化喷射的端头造型，整体结构完整覆盖了喷油器从电气连接、燃油通断控制到密封安装、燃油喷射的全功能环节。本模型为基础结构版本，在保证核心功能结构完整的前提下简化了内部过于细碎的非关键零件特征，既能够清晰展示喷油器的整体外观与装配关系，也可作为发动机燃油系统教学演示、零部件结构认知、相关产品设计参考的三维素材使用，模型各部件的特征参数可根据实际设计需求进行调整修改，适配不同的设计场景使用。
