平板式转轴合页铰链三维结构设计

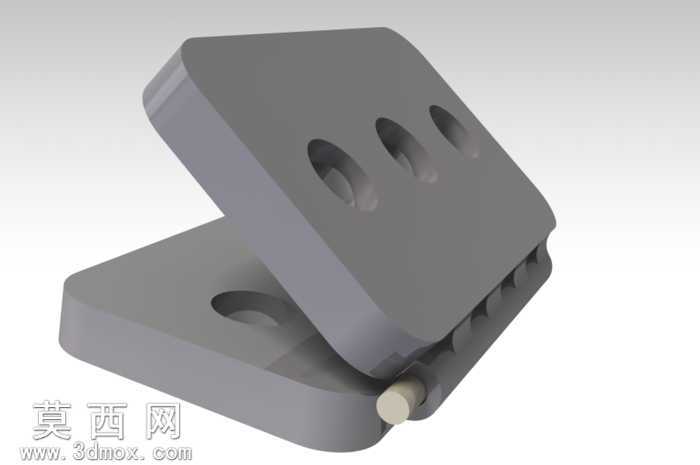

本作品为平板式转轴铰链的三维数字化模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对铰链的两个铰接页片、中心转轴销等核心部件进行了独立的特征构建，确保各部件尺寸配合公差符合五金连接件的通用设计标准。模型渲染阶段采用哑光磨砂金属材质，模拟锌合金压铸铰链的真实表面质感，通过柔和的环境光影设置，清晰展现铰链开合状态下的结构形态，页片表面的安装沉孔做了精准的倒角处理，还原真实机加工的工艺细节，避免模型出现锐利生硬的边缘失真问题。从结构设计来看，该铰链采用单圆柱销贯穿铰接端的经典结构，两个页片的铰接端做了等距分布的齿状咬合槽设计，开合过程中齿槽相互配合，既可以保证转动过程的同轴度，避免页片出现径向窜动，又能在特定开合角度提供稳定的阻尼支撑效果，页片主体为圆角矩形平板结构，表面开设三个长圆形安装沉孔，可适配不同规格的安装螺丝，满足门窗、柜体等不同场景的安装固定需求。设计过程中优先考虑了铰链的实用性能，对转轴与页片铰接孔的配合间隙做了合理预留，既保证转动过程顺滑无卡滞，又不会因间隙过大出现松动晃动的问题，页片的厚度、铰接端的齿槽深度都经过结构强度校核，确保在常规承重工况下不会出现结构变形或断裂问题。模型整体结构简洁规整，无冗余特征，各部件可独立导出用于工程图生成、3D打印验证或者数控加工程序编制，能够为门窗五金配件的设计开发、教学演示提供直观准确的三维数字化参考，也可用于装配场景的虚拟仿真验证，帮助设计人员快速完成相关产品的结构优化与方案迭代。
