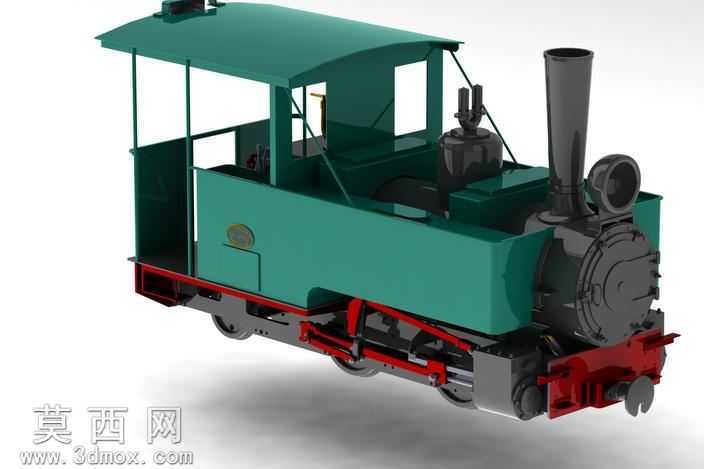

窄轨小型0-4-2蒸汽机车三维设计作品

本作品为窄轨运行的小型蒸汽机车三维建模成果，建模过程严格遵循真实小型蒸汽机车的结构比例与机械逻辑，采用SolidWorks完成全参数化零件建模与整体装配，确保各部件间的装配关系符合实际机械运动要求。建模阶段首先梳理机车的整体布局，从走行部、锅炉部、司机室部三大模块拆分建模：走行部还原0-4-2轴式的轮对结构，精细制作轮轴、连杆、弹簧悬挂等部件，还原蒸汽机车的动轮传动逻辑，保证轮组与车架的配合间隙符合实际机械公差要求；锅炉部分还原立式烟筒、锅胴、前部缓冲结构的造型，对烟箱门、汽笛、管路等细节做了精细化处理，还原蒸汽机车的标志性外观特征；司机室采用半开放棚式结构，还原内部操控台、座椅、扶手等细节，兼顾造型还原与结构合理性。材质与渲染阶段，针对不同部件匹配对应材质属性：车体外壳采用哑光深绿色金属漆材质，还原老式窄轨机车的涂装质感；走行部的车架、连杆、轮对等部件采用做旧黑色金属材质，添加轻微的磨损质感以体现机械使用痕迹；烟筒、锅炉前部等高温区域采用深灰铸铁材质，还原金属高温氧化后的质感；前部排障器、走行部连杆等部件采用正红色涂装，与深绿色车体形成经典的蒸汽机车配色对比；司机室的窗体采用半透明玻璃材质，金属扶手添加轻微反光效果提升真实感。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，凸显机车的结构轮廓与材质质感，多角度展示机车的正面、侧面、走行部细节与司机室结构，清晰呈现各部件的装配关系与造型特征。设计过程中兼顾了外观还原与结构合理性，所有部件的尺寸比例参考真实45毫米轨距小型蒸汽机车参数，确保模型既具备观赏展示价值，也可作为机械结构教学、轨道交通模型设计的参考素材，完整还原了小型窄轨蒸汽机车的复古工业质感与机械结构特征。
