窄轨距丁烷燃烧蒸汽机车结构设计

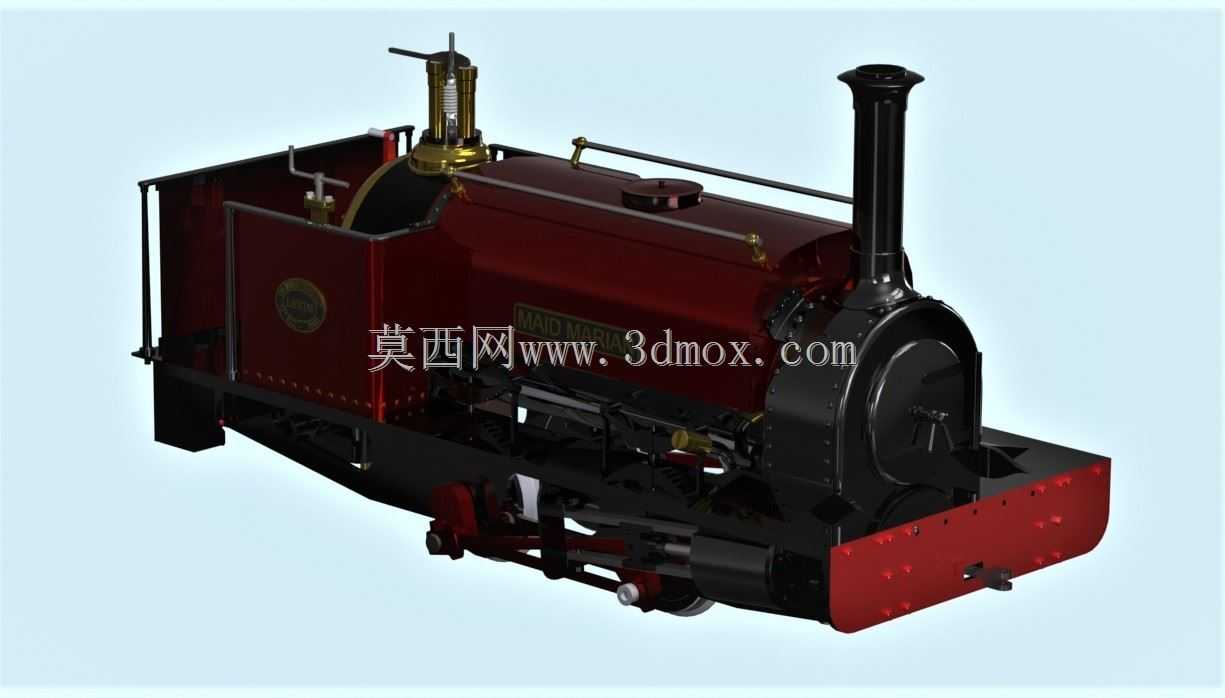

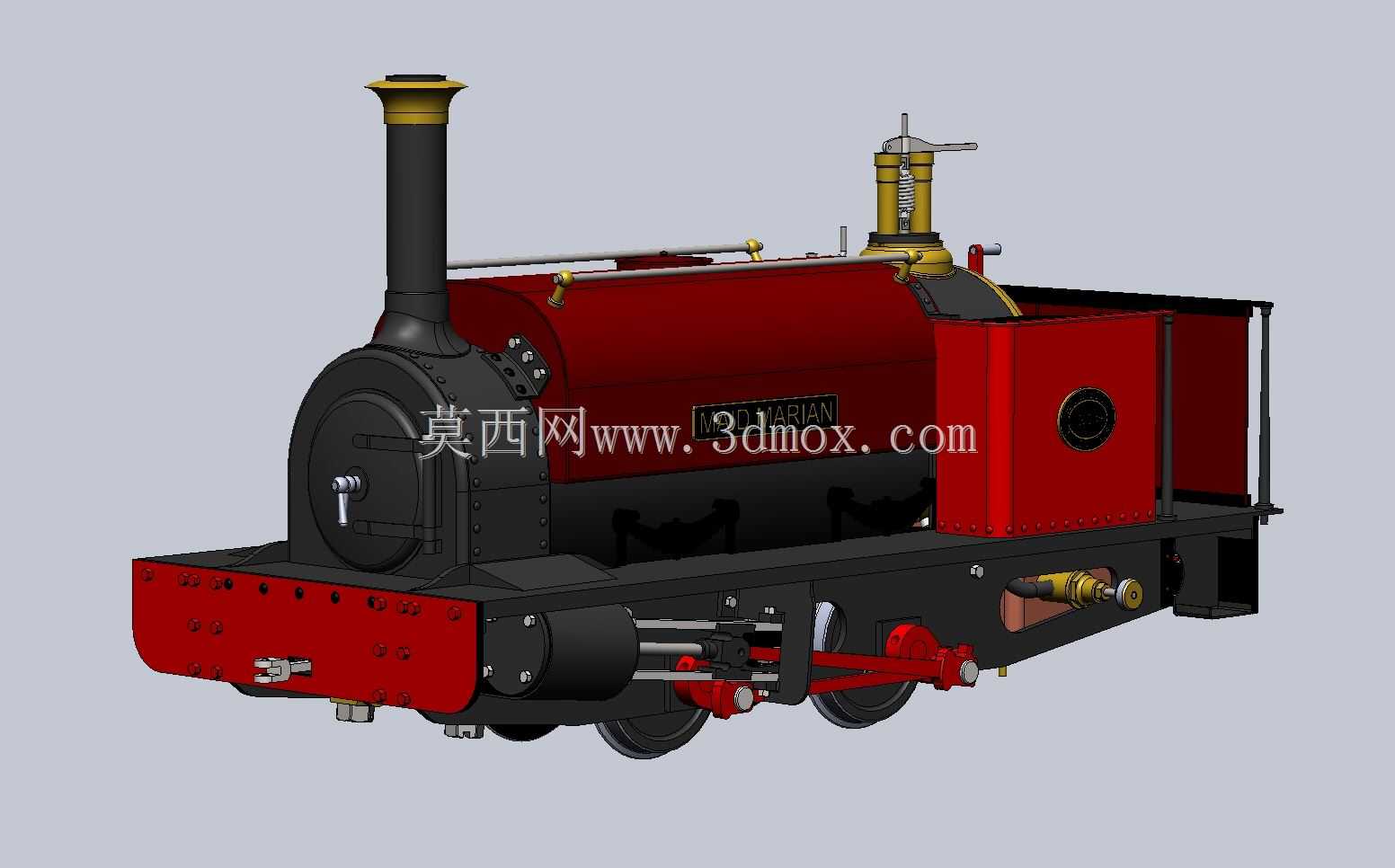

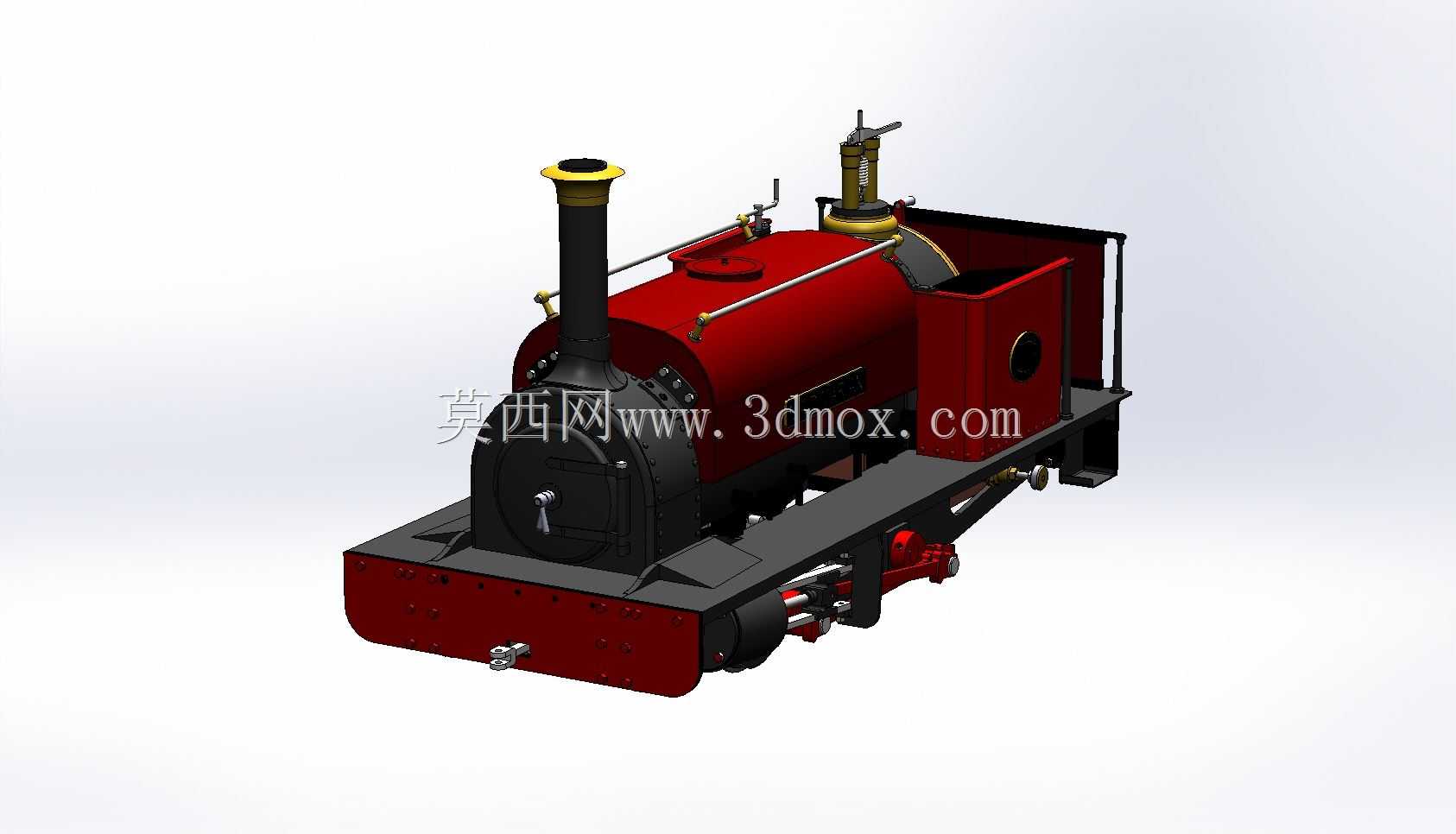

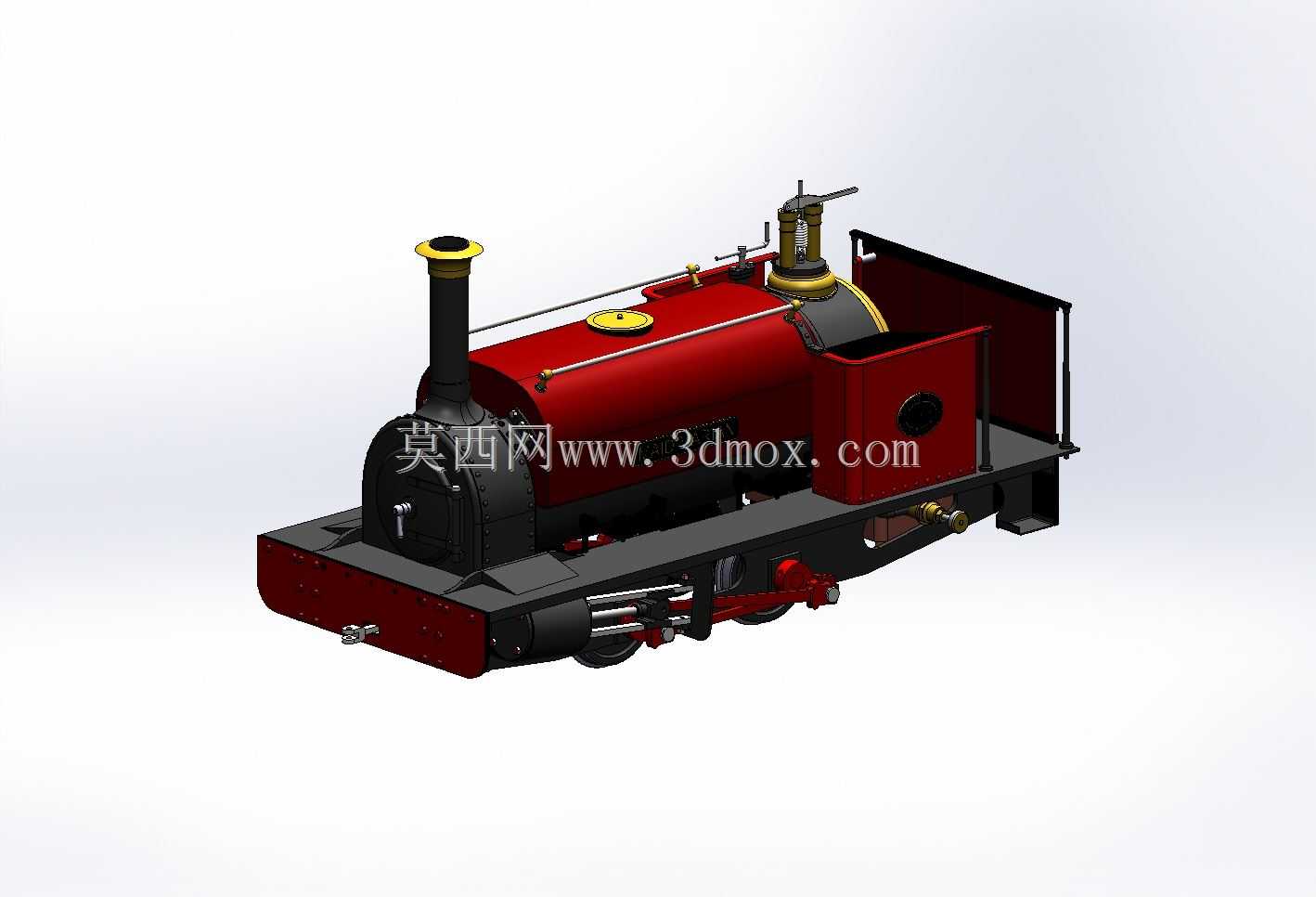

这款窄轨蒸汽机车的三维结构设计，核心围绕窄轨线路的适配需求展开，45mm的轨距设定直接对应小型观光铁路、厂区专用运输线、主题乐园游览线路的铺设标准，这类线路普遍存在转弯半径小、路基承载能力有限、运维空间紧凑的特点，设计阶段首先将整车的轮距、轴距参数严格卡控在窄轨安装边界内，避免运行中出现轮缘脱轨、车体剐蹭线路周边设施的问题。走行部的结构设计充分考虑小半径曲线的通过能力，轮对与转向架构架之间预留足够的横向窜动间隙，轴箱定位采用刚度适中的弹性结构，既保证直线运行的稳定性，又能在过弯时让轮对顺利径向调整，减少轮轨磨耗。动力系统采用丁烷燃气燃烧结构，替代传统燃煤锅炉的燃烧单元，省去了燃煤储放、炉渣清理的配套空间，整体动力包的体积压缩到传统燃煤锅炉的三分之二左右，更适配小型窄轨机车的车体尺寸，燃烧器的供气通路、燃烧室结构在建模时做了分层处理，燃气混合腔、点火区域、换热管路的排布完全遵循热交换效率逻辑，让燃气燃烧产生的热量能最大化传递到锅炉水套，减少热能损耗。车体外形的设计兼顾复古观感与结构实用性，锅炉外罩、驾驶室、煤水箱（实际为丁烷储罐安装舱）的曲面造型做了顺滑过渡，既还原早期窄轨蒸汽机车的经典外观，又避免外露突出结构在窄小线路限界内发生碰撞，所有外部覆盖件的安装点位都在模型中做了精准对位，方便后续拆解做结构验证。整车的管线排布在建模时做了隐式整合，供气管路、蒸汽管路、控制拉线都沿着车体主梁内侧布置，既不破坏外观整体性，又预留了足够的安装与检修操作空间，车架部分采用型钢拼接的框架结构，主梁的截面尺寸、横梁排布密度都根据整车整备质量做了对应匹配，保证车体在满载运行时的结构刚度，不会出现车架形变影响走行精度的问题。这类模型可直接用于窄轨观光机车的方案验证、轨道交通科普展品的结构拆解演示，也能作为小型轨道车辆设计的参考蓝本，建模过程中对各部件的装配间隙、运动干涉都做了逐一校验，比如活塞连杆与曲轴的配合、气门机构的动作行程、制动系统的连杆活动范围，都符合实际机械运动的逻辑，不存在结构冲突问题。
