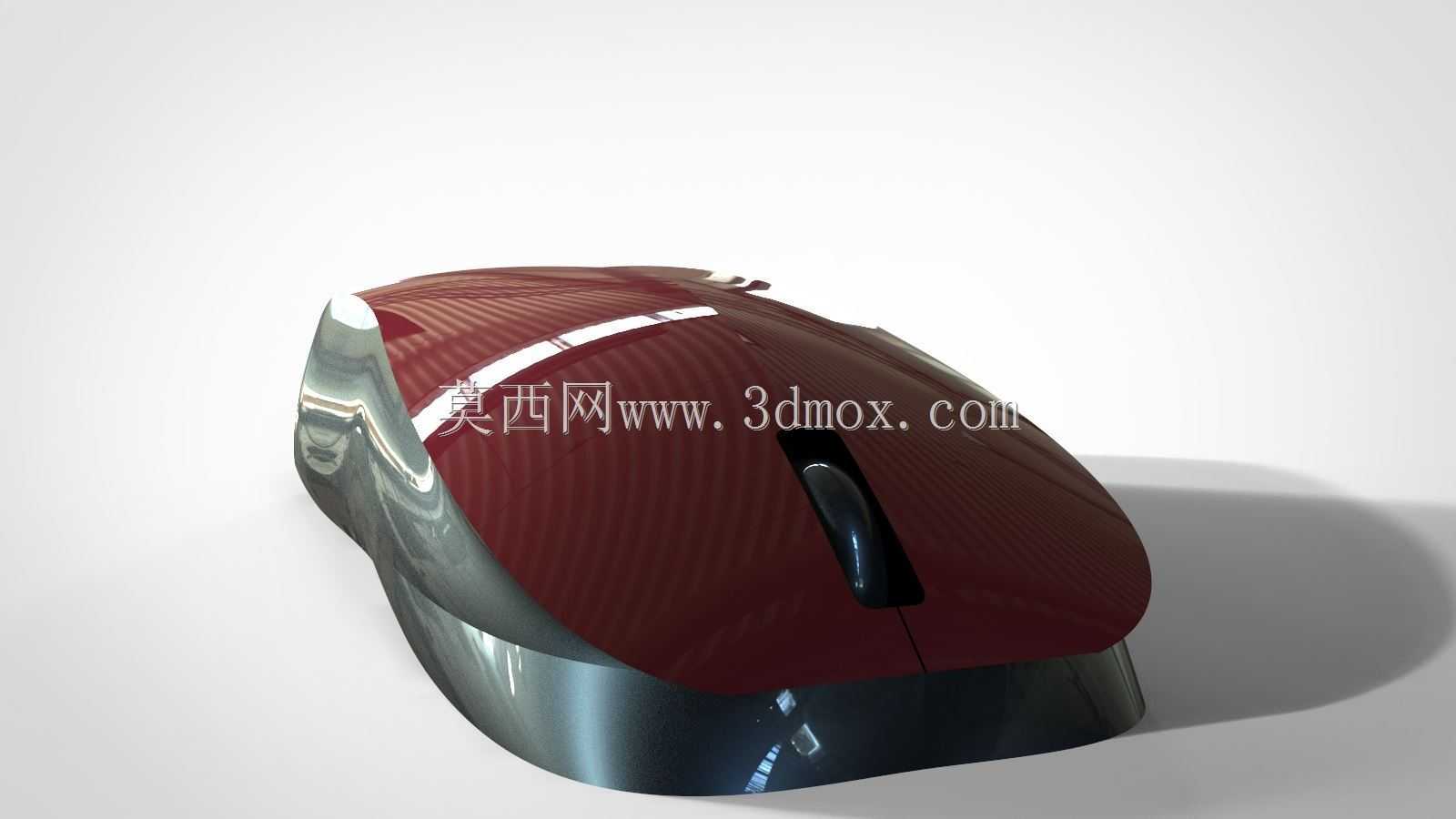

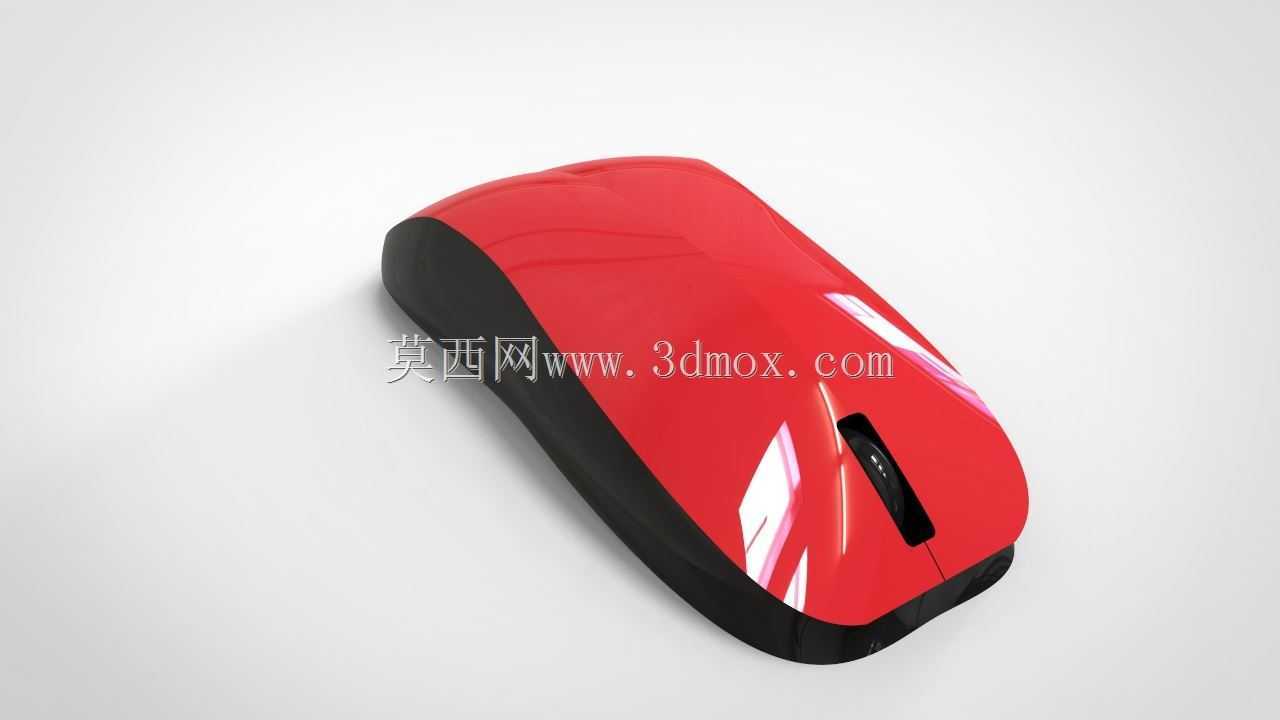

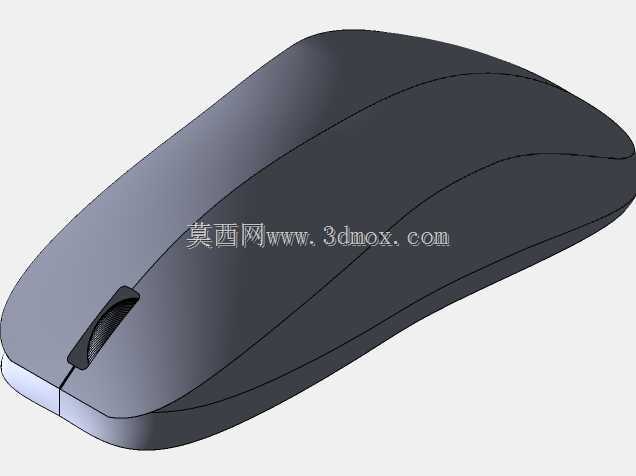

简约流线型有线办公鼠标结构设计

　　日常办公场景中，鼠标是和桌面接触时长最长的人机交互外设之一，这款有线鼠标的结构设计，首先围绕长时间握持的受力分布做了曲面迭代。从实际使用的工况来看，多数办公用户采用趴握姿势，手掌根部会贴合鼠标尾部的弧面，因此外壳曲面的抬升高度做了梯度控制：尾部最高处距离桌面的高度控制在38mm，既不会因为过高顶起手腕造成腕部压力集中，也不会因为过低让手掌处于悬空紧绷的状态，从掌心位置向前，上壳曲面逐步收窄下压，到按键前端位置高度降到16mm，适配手指自然弯曲的弧度，指腹放置在左右按键上时，不需要刻意抬指就能完成点击动作，减少长时间操作的指部疲劳。

　　从安装边界来看，这款鼠标的整体长宽尺寸控制在115mm×60mm，适配绝大多数常规办公桌面的鼠标垫使用区域，哪怕是桌面空间局促的工位，也不会和键盘、文件架等桌面物件产生干涉。底部的脚垫布局做了四点式分布，四个椭圆形的脚垫分别布置在底部四个角位，每个脚垫的接触面积控制在8mm×5mm，既保证滑动时的支撑稳定性，不会因为单侧受力出现翘边卡顿，也不会因为接触面积过大增加滑动阻力，滑动过程中阻尼均匀，在布面、树脂、玻璃等不同材质的鼠标垫上都能保持一致的移动手感。

　　内部结构的设计思路围绕装配效率和使用可靠性展开，上壳和下壳采用卡扣加一颗紧固螺丝的固定方式，卡扣沿壳体侧边均匀布置，间距控制在15mm，合模时不需要额外对位就能实现初步卡合，最后在尾部螺丝孔位锁入一颗螺丝就能完成整体装配，相比全螺丝固定的结构能减少60%的装配工时，后期维护拆解也只需要拧下一颗螺丝就能撬开卡扣，不会因为卡扣过密造成拆壳时断扣的问题。左右按键和上壳采用一体化的悬臂结构，按键的悬臂长度做了12mm的设计，触发行程控制在0.8mm，按压力度稳定在60g左右，既不会因为力度过轻造成误触，也不会因为力度过硬长时间点击造成手指酸痛，滚轮位置布置在左右按键中间的开槽处，滚轮的突出高度控制在5mm，滚动时的齿感阻尼做了均匀分段，每段滚动的反馈清晰，浏览长文档或者表格时能精准控制滚动距离，不会出现跳段或者打滑的问题。

　　从功能特性来看，这款鼠标定位基础办公场景，没有设置多余的侧键或者功能按键，避免误触的同时也降低了结构复杂度，提升长期使用的可靠性。出线口位置做了弧形的防弯折结构，线材从鼠标前端引出，出线口处做了10mm长度的橡胶护套，护套的硬度控制在邵氏50度，日常使用中来回摆动线材的时候，应力会集中在护套位置，不会直接拉扯内部的PCB焊点，避免长期使用出现线材内部断线的问题。PCB板的固定采用下壳内部的定位柱加卡扣的方式，不需要额外打螺丝就能将PCB牢牢固定在下壳上，定位柱的公差控制在±0.05mm，保证光学引擎的位置正好处于底部透镜的中心，不会因为装配偏差造成光标定位偏移的问题，透镜和底部的开孔做了贴合设计，开孔周围做了一圈遮光筋，避免桌面反射的杂光进入引擎造成定位丢帧。

　　外壳的曲面分模线沿鼠标侧面的视觉中线布置，分模线做了0.02mm的错位控制，合模后不会出现明显的刮手毛边，上壳表面做了细磨砂的纹理处理，纹理深度控制在0.03mm，手掌握持的时候不会因为出汗出现打滑的问题，同时也不容易残留指纹和汗渍，日常清洁只需要用干布擦拭就能保持表面整洁。左右按键的缝隙控制在0.3mm，既保证按键按下的时候不会和周边壳体产生摩擦卡滞，也不会因为缝隙过大进入灰尘碎屑，影响内部按键的触发寿命。整体结构没有多余的装饰件，所有曲面造型都服务于握持手感和结构可靠性，没有为了外观做突兀的棱角或者装饰性凸起，避免握持时硌手的问题，哪怕是连续八小时办公使用，也不会因为鼠标的造型问题造成手部不适。
