家用滴漏式咖啡萃取设备结构设计

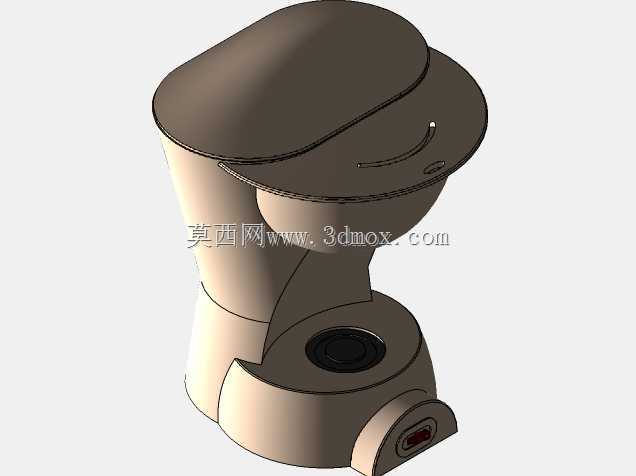

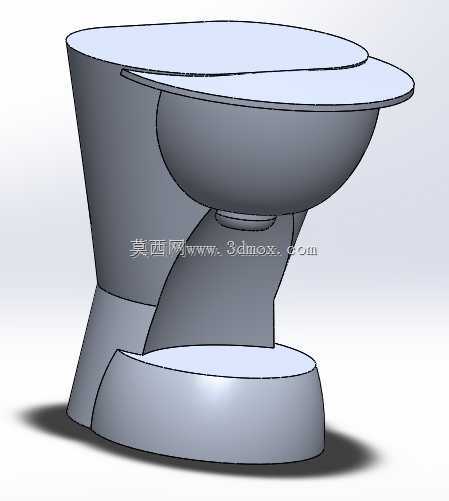

　　这款咖啡萃取设备的三维结构设计，首先锚定家用厨房台面的使用场景做边界约束，整体外轮廓做了圆润弧面过渡，没有突出的尖锐棱角，避免日常使用过程中磕碰划伤，底座的支撑面做了加宽处理，重心落在底座几何中心偏前位置，即便水箱注满水、上方放置玻璃咖啡壶时，整机也不会出现侧翻风险，底座预留的加热盘区域直径匹配常规家用咖啡壶的底部尺寸，安装时加热组件与壶底的间隙控制在2mm以内，既保证热传导效率，又避免接触过紧导致壶体放置卡滞。

　　从功能实现逻辑来看，整机分为三个核心功能腔段：最上方的储水加热腔、中部的滤斗安装位、下方的壶体承托区。储水腔的顶盖做了偏心翻盖设计，转轴设置在靠后侧位置，翻盖开启角度可达110度，日常加水时不需要完全取下顶盖，单手即可操作，腔体内壁做了倾斜导流面，加水时不会出现水流飞溅的情况，加热组件内嵌在储水腔底部，出水孔正对下方滤斗中心位置，保证热水能够均匀透过滤斗内的咖啡粉层，避免局部萃取过度或者萃取不足的问题。中部的滤斗托架做了可拆卸式卡扣结构，不需要额外工具即可徒手拆下清洗，托架的倾斜角度设置为8度，萃取完成后残留的咖啡液能够完全顺着斜面流入下方壶体，不会在托架内积留变质。

　　设计过程中优先考虑了日常使用的人机交互合理性，底座前侧的操作按键做了内凹式设计，按键表面高出底座平面3mm，手指按压时的反馈行程为1.5mm，盲操作时也能准确触达按键位置，不会因为台面有水出现打滑按不准的情况。整机的外壳壁厚统一设置为2.5mm，采用食品级PP材质注塑成型的工艺可行性做了提前校验，所有加强筋的厚度都控制在壁厚的0.6倍以内，避免注塑过程中出现表面缩痕，外壳的拼接缝隙控制在0.3mm以内，既满足装配公差要求，又不会让日常清洁时的水渍渗入内部电器腔。

　　设备的实际用途覆盖家庭日常咖啡制作、小型办公区休闲饮品制备场景，单次储水量可满足4-6杯标准容量咖啡的萃取需求，不需要频繁加水。壶体的把手做了贴合人手握持弧度的曲面设计，把手与壶身的连接位置做了加强筋处理，满壶状态下提起时连接位置的应力集中系数控制在安全阈值以内，长期使用不会出现断裂风险。壶盖与壶身的配合做了定位卡扣，倾倒咖啡时壶盖不会脱落，壶嘴做了窄边收腰设计，出液时水流集中，不会出现沿壶壁流洒的问题。

　　从安装边界来看，整机放置时后侧距离墙面需要预留至少50mm的散热间隙，底座下方不要铺设布艺类隔热垫，避免影响底部散热孔的空气流通，内部电器元件的排布做了分区处理，强电区域与水路区域完全隔离，中间设置挡水筋结构，即便出现管路漏水的情况，水也不会流到强电区域引发安全隐患。滤斗的尺寸兼容市面上常规的圆形滤纸与可重复使用的金属滤网，用户不需要单独采购特殊规格的配件，降低后续使用成本。整机的所有可拆卸部件都做了防呆设计，滤斗、储水盖、壶体安装时只有唯一正确的装配位置，不会出现装反、装错导致设备无法正常运行的问题。
