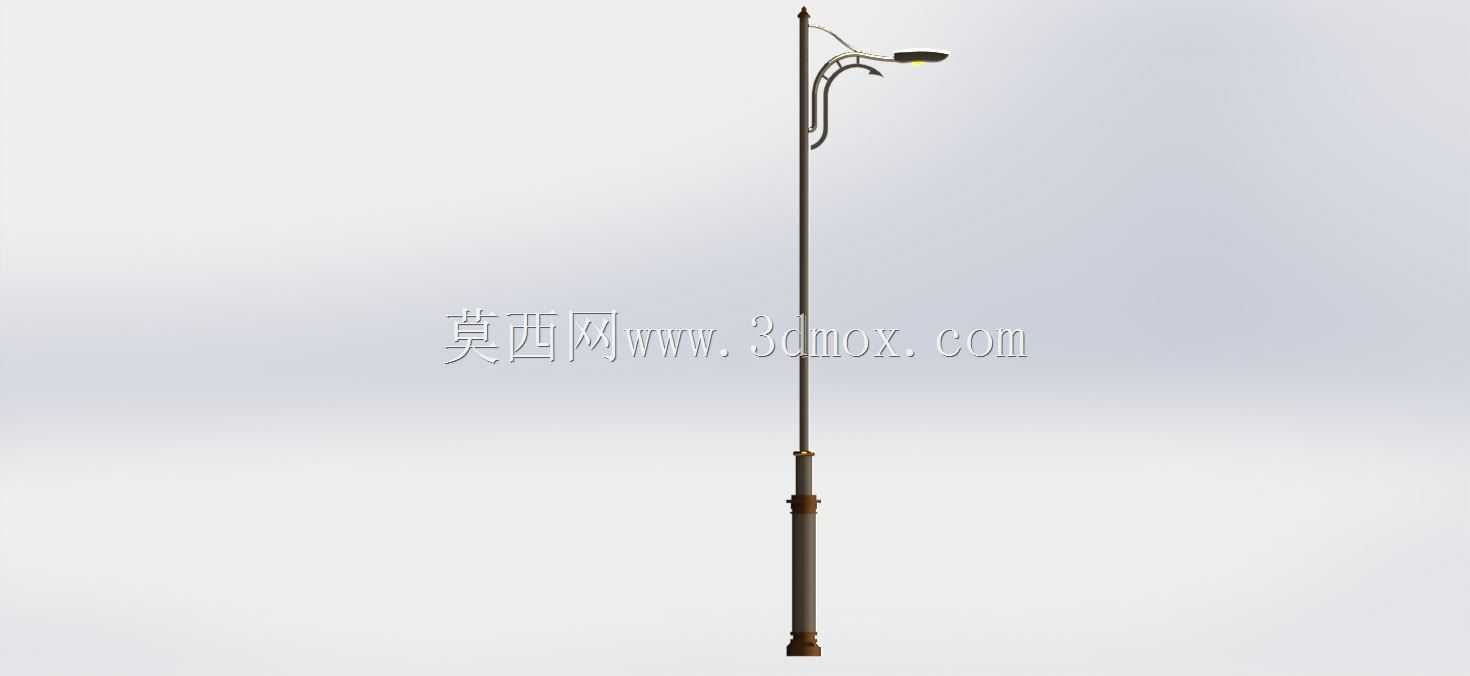

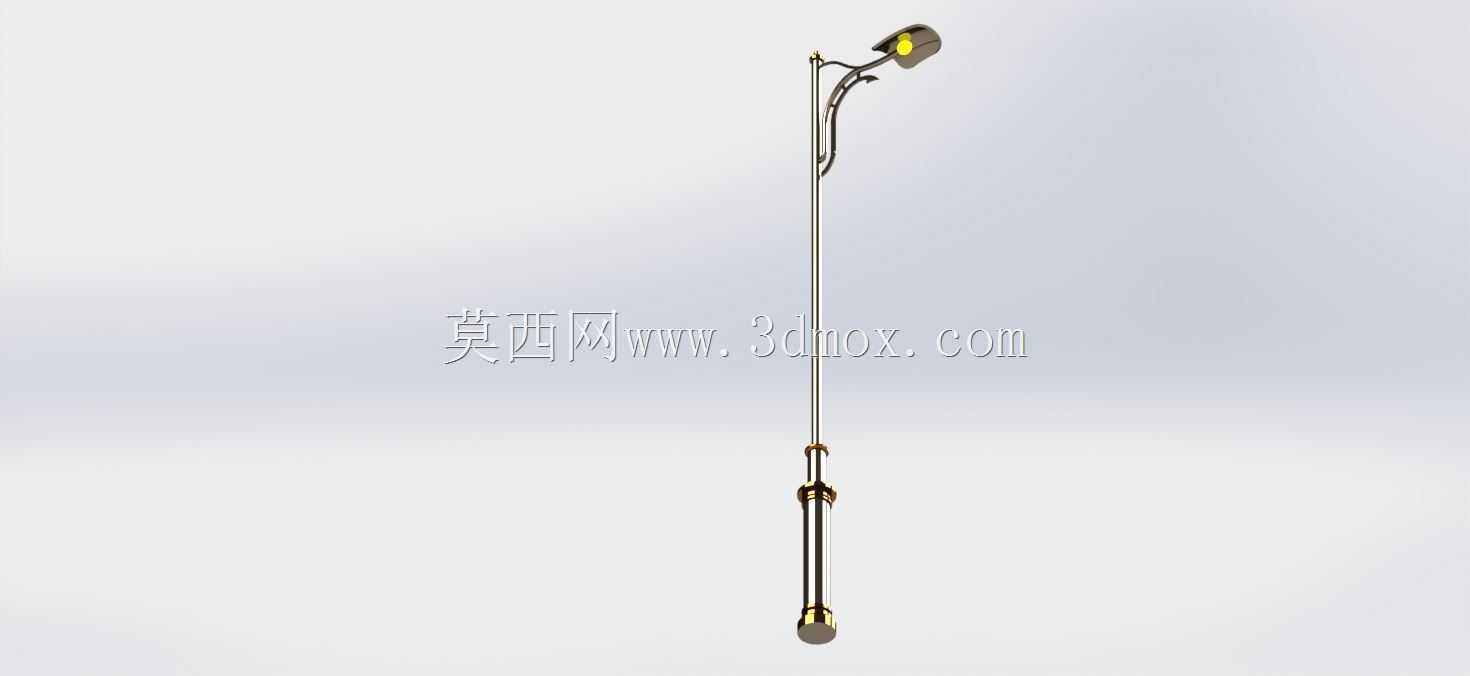

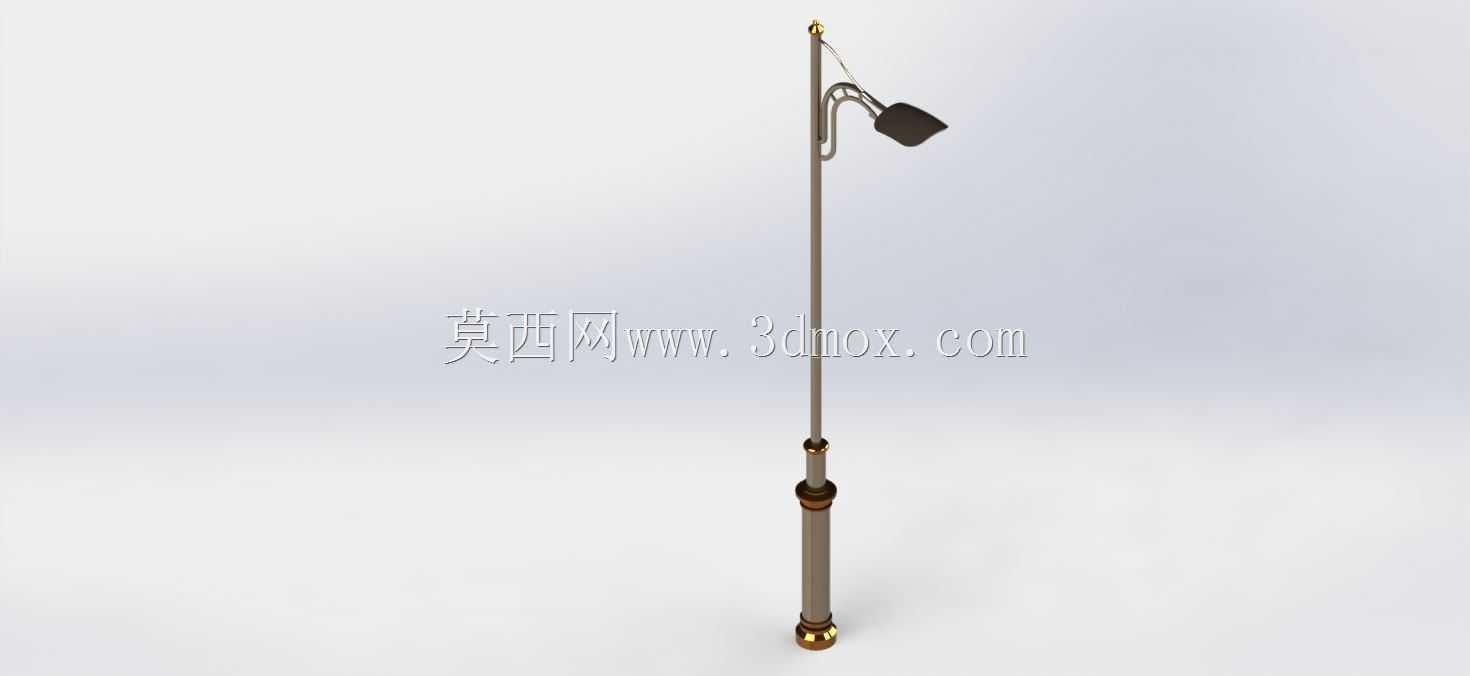

单臂挑高式市政道路照明路灯结构

　　做市政配套结构设计快十二年，经手的户外照明类结构少说也有四十多套，这次做的单臂挑高路灯，最初是给城郊次干路做的配套方案，落地后也适配园区支路、居民小区外围步道、滨水慢行系统这类场景，毕竟这类区域对照度的均匀度要求不像城市快速路那么严苛，但对安装便捷性、后期维护成本、结构抗风载能力的要求一点不低。

　　先从实际用途说，这款路灯核心是承担夜间路面的功能性照明，挑臂的外伸长度是结合路幅宽度算的，常规8米杆高的版本，挑臂外伸1.2米，刚好能覆盖7米宽的单幅路面，灯头的俯角调到15度的时候，路面照度均匀度能到0.4以上，不会出现灯下亮、路肩暗的斑马纹效果，比那种直杆无挑臂的路灯照明覆盖效率高近三成。灯头选的是集成式模组结构，散热筋直接和灯壳一体压铸，不用额外加散热风扇，户外用的时候不会因为进灰、风扇卡滞导致光源过热光衰，实际用下来五年光衰能控制在20%以内，比早期的拼接式灯头维护量小很多。

　　设计思路上没搞那些花里胡哨的装饰件，毕竟户外设施首先要扛造。灯杆主体用的是等径加变径的组合结构，底部3米段是壁厚4mm的Q235钢管，往上到杆顶段逐步收径到壁厚3mm，不是为了省材料，是算过当地三十年一遇的风载数据，底部弯矩最大的位置加厚管壁，上部受风面积小的位置适当减薄，既满足结构强度要求，整体重量比等壁厚的灯杆轻了近22%，运输和吊装的时候成本能降不少。杆身底部留了检修口，检修口的盖板用防盗螺栓固定，内部预留了接线端子排和熔断器安装位，接线的时候不用整杆穿线，后期换线、检修电路只要打开底部检修口就能操作，比那种把接线位设在杆顶的结构省太多人工。杆身上下做了三处装饰环，不是纯装饰，每处装饰环都是两段杆体的插接定位点，工厂预制的时候插接到装饰环位置就刚好达到设计的插接深度，现场安装的时候不用反复测量插接长度，避免出现插接不到位导致杆体垂直度不够的问题。

　　安装边界这块要重点说，很多新手做路灯基础的时候容易留小了，这款8米杆高的版本，混凝土基础要做600mm见方、800mm深，预埋的地脚螺栓是4根M18的镀锌螺栓，螺栓露出基础面的高度控制在100mm，刚好能穿过灯杆底板的安装孔，底板和基础之间要垫5mm厚的橡胶减震垫，不然大风吹的时候杆体和硬基础硬碰硬，时间长了螺栓容易松。挑臂和杆顶的连接是用抱箍加顶丝双重固定，安装的时候灯头的投射方向要和道路走向垂直，偏差不能超过3度，不然照明范围会偏到路外。杆内穿的线缆要留0.5米的余量，方便后期更换灯头的时候接线，线缆过杆体穿线孔的位置要套橡胶护圈，避免长期震动磨破线缆绝缘层。

　　之前有个项目把这款路灯装在江边的慢行步道，当时担心江边风大，特意把杆体壁厚整体加了0.5mm，基础加深到1米，经历过两次台风过境，杆体的垂直度偏差都没超过0.2度，比同区域装的其他装饰性路灯抗风表现好很多。还有个园区项目把灯头换成了带感应模组的版本，人来的时候全功率亮，没人的时候降到30%功率，结构上完全不用改，因为杆顶的安装法兰是通用尺寸，只要是同安装孔位的灯头都能直接替换，后期升级功能的时候不用换整杆，能省不少改造成本。

　　做这类户外公用设施的结构，最忌讳为了造型牺牲结构可靠性和安装维护的便捷性，这款路灯的所有结构细节都是从现场安装、后期运维的实际痛点出发抠出来的，没有多余的结构件，每个连接位都考虑了现场施工的容错空间，不管是批量装在市政道路，还是小范围用在园区、步道，都能适配。
