便携式移动电缆卷盘结构设计

　　在户外临时供电、装修施工、设备检修、展会布展这类需要临时拉接电源线缆的场景里，电缆盘是绕不开的基础供电辅具，区别于直接拖拽散线的作业方式，带收纳结构的电缆盘能大幅降低线缆缠绕、外皮碾压破损、接头拉扯松脱的风险，也是现场临时用电规范里明确推荐的线缆收纳载体。

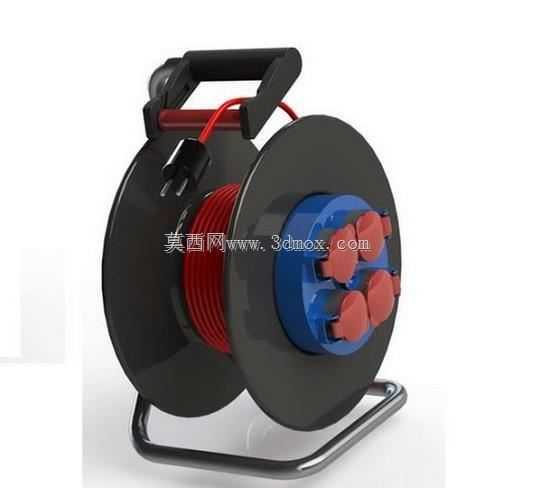

　　这款电缆盘采用双侧挡片式绕线主体结构，核心绕线筒体采用工程塑料材质，两侧圆形挡片直径大于绕线满盘状态的线缆外径，避免收放线缆时线缆从筒体侧边脱出，挡片边缘做了圆弧过渡处理，没有尖锐棱角，搬运过程中不会剐蹭作业人员衣物或者刮伤线缆外皮。筒体一侧集成了多位国标插座模块，插座模块嵌入在挡片内侧的安装位里，外部有凸起的防护筋围绕，即使电缆盘意外倾倒，插座部位也不会直接撞击地面，降低插座碎裂、接头变形的概率。

　　线缆收放的转动结构采用中心轴加耐磨衬套的设计，中心轴贯穿两侧挡片与绕线筒体，两端固定在U型金属支架上，转动阻尼经过调校，既不会因为阻尼过小导致拉出的线缆自动回缩，也不会因为阻尼过大造成收线时转动卡滞，日常使用时不需要额外锁定结构，拉出合适长度的线缆后就能保持当前出线长度。支架采用圆钢弯折成型，底部做了加宽的支撑脚，放置在不平整的地面上也能保持稳定，不会轻易侧翻；支架上方集成了一体式提手，提手部位包裹了防滑橡塑材质，单手提携时受力均匀，长时间搬运也不会出现勒手的问题。提手与支架的连接部位做了加强焊接，满盘缠绕线缆的状态下提拿也不会出现支架变形、焊点开裂的问题。

　　从结构设计的细节来看，插座侧的挡片上预留了漏电保护模块的安装位，对应的内部走线槽从筒体中心的过线孔连通到插座接线端，中心过线孔处做了橡胶护圈，避免转动过程中内部线缆被孔壁磨破绝缘层。线缆进线端设置在绕线筒体的内侧，有专用的压线结构固定线缆端头，防止拉扯外部线缆时将内部接线扯松。绕线筒体的容线量根据常规线缆规格做了匹配，缠绕常规三芯橡套线缆时，满盘状态下线缆层与层之间排列整齐，不会出现乱线卡滞的情况，收线时只需要转动侧方的摇把就能平稳将线缆收回，摇把采用可折叠结构，不使用时可以贴合在挡片侧面，不会突出在外造成磕碰。

　　实际使用场景中，这款电缆盘可以适配工地临时作业、户外影视拍摄供电、家庭庭院作业、机电设备现场检修等多种场景，支架的支撑结构允许电缆盘在地面放置使用，也可以通过支架上的预留挂孔挂在墙面或者脚手架上使用，适配不同的作业空间条件。设计过程中充分考虑了户外使用的环境适应性，所有外露的塑料部件都采用抗UV改性材质，长期在户外日晒环境下也不会快速老化脆裂，金属支架表面做了喷塑处理，具备基础的防锈能力，在潮湿的作业环境中短时间使用也不会出现大面积锈蚀。

　　从安装边界尺寸来看，这款电缆盘整体宽度控制在单手握持的舒适范围内，放置在地面时的支撑跨度足够抵抗常规的线缆拉扯力，不会因为拖拽线缆导致盘体翻倒；插座模块的布局间距经过优化，同时插入多个大尺寸电源插头时不会出现互相干涉的情况，每个插座都配有独立的安全防护门，避免异物插入造成触电风险。整体结构没有多余的复杂零件，日常维护只需要定期检查中心轴的润滑状态、接线端子的紧固程度即可，不需要复杂的拆解维护，非常适合高频次移动使用的作业场景。
